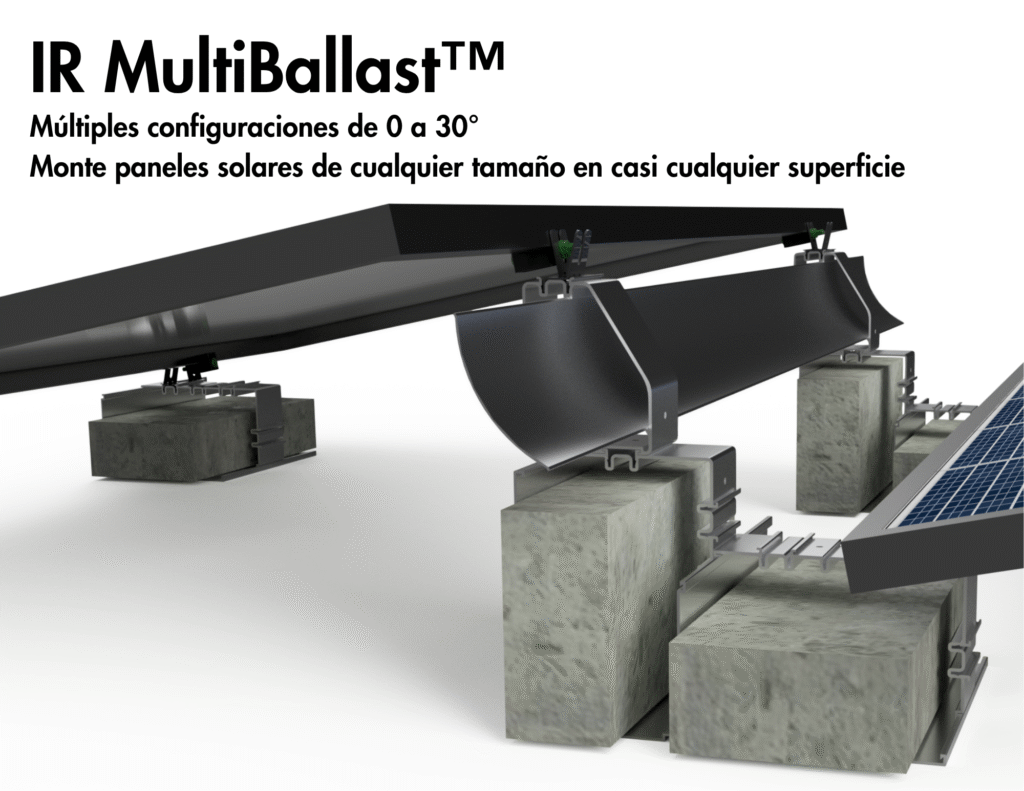

IntegraRack® MultiBallast™ estructura modular de estanterías para paneles solares

  • Múltiples configuraciones de 0 a 30 grados con solo 4 componentes principales
  • Este sistema ofrece mejores ángulos de sol intermedios: 0°, 5°, 8°, 13° y 20-30°
  • Tiempos de instalación inferiores a 5 minutos por panel solar
  • Sistema modular que se puede instalar en casi cualquier superficie con un paso no superior a 6/12
  • Capaz de soportar paneles solares de cualquier tamaño
  • Disponible con un alerón integrado que desvía el viento para índices de viento increíblemente altos

El sistema de estructura de paneles solares IR-Multi Ballast es el sistema de montaje más simple y versátil del mercado. Este soporte modular es capaz de sostener paneles solares de cualquier tamaño en casi cualquier techo o patio con una inclinación de 6/12 o menos. Con solo 4 componentes principales, este sistema se puede configurar para múltiples usos, como orientación plana de 0 grados, 5 grados este/oeste u 8-30 grados sur. La mejor característica es que todas estas configuraciones se pueden instalar en el suelo, patios, techos planos (TPO, hormigón, asfalto), techos de placas de asbesto/cemento, techos de metal corrugado, hormigón arcilloso o techos de tejas compuestas. El alerón de viento disponible ayuda a que este sistema alcance índices de viento extremadamente altos.

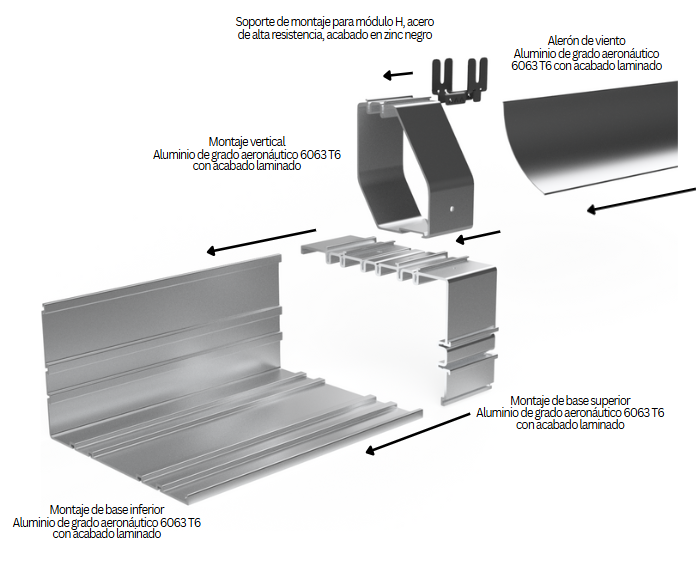

Múltiples ángulos y configuraciones del sol

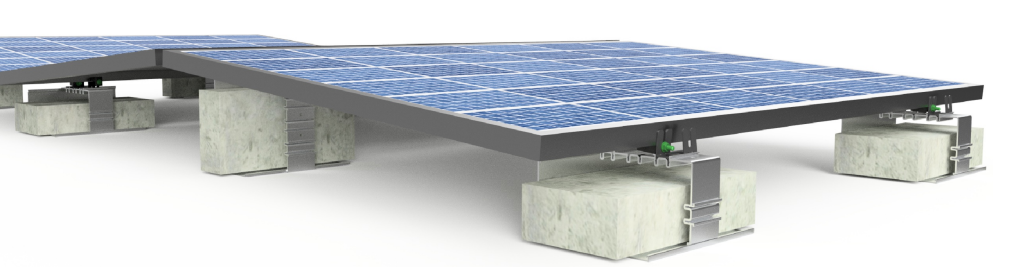

IR-MB05 - Configuración de 5 grados este / oeste

IR-MB08 - Configuración norte / sur de 8 grados

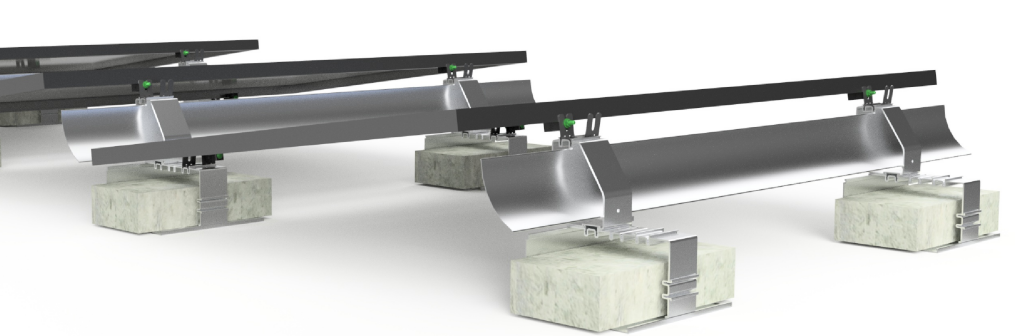

IR-MB13 - Configuración norte / sur de 13 grados

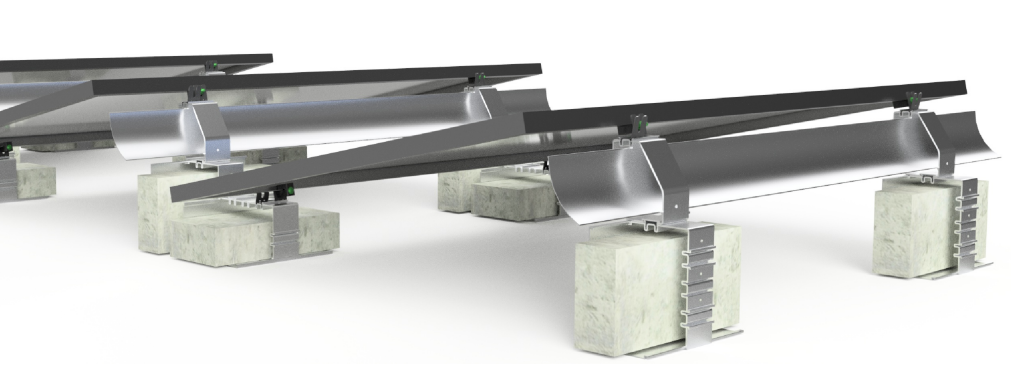

IR-MB20 - Configuración norte / sur de 20 a 30 grados

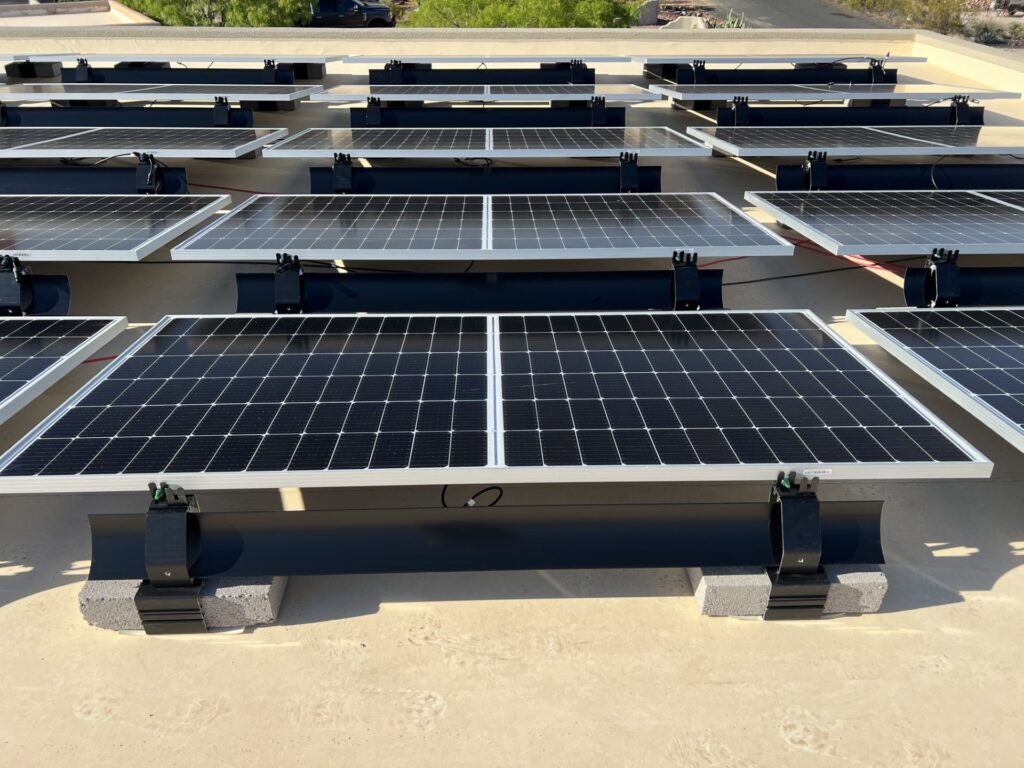

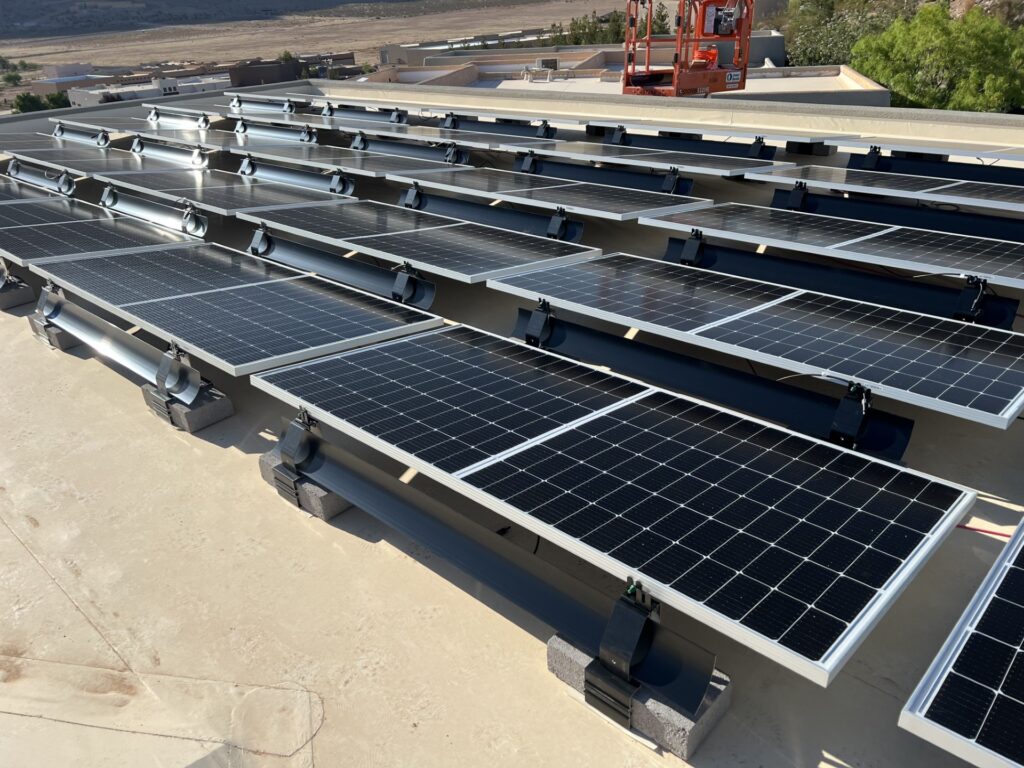

Múltiples formas de instalar

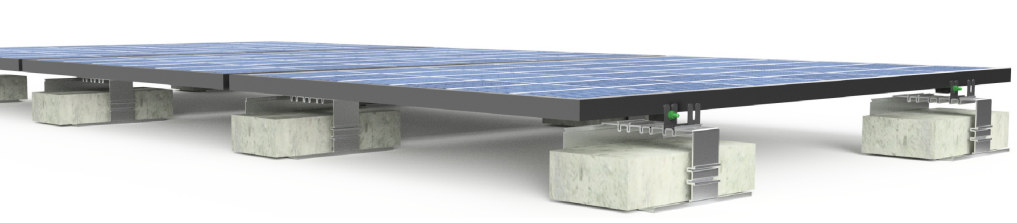

El IR MultiBallast se puede instalar utilizando cualquier bloque de concreto estándar, bloques de hormigón, ladrillos o nuestro adhesivo de poliuretano especial si no se puede usar peso (no se puede utilizar adhesivo de poliuretano si se instala este producto en techos de asfalto).

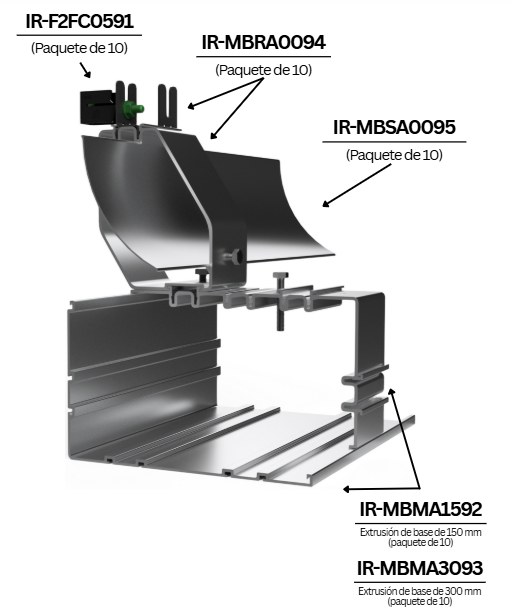

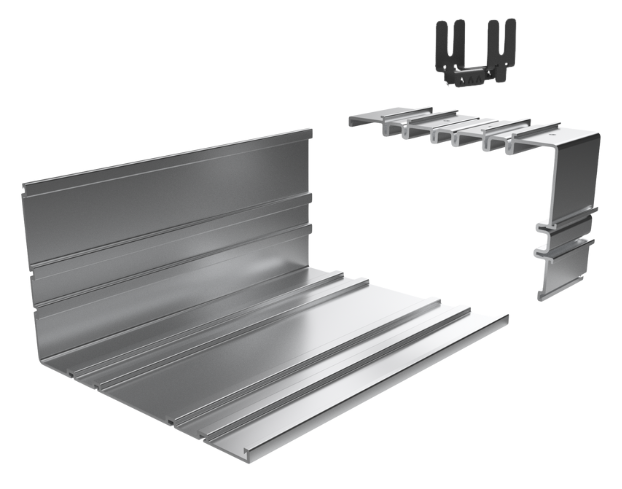

Kit de base IR MultiBallast™ (paquete de 10) - Aluminio de calidad aeronáutica

Número de pieza: IR-MBMA0093

Material: Aluminio de calidad aeronáutica

Acabado: Fresado

Esta base es la base del sistema MultiBallast, que puede lastrarse con bloques de hormigón, bloques de tapa o ladrillos estándar. Este sistema universal se puede configurar de 0 a 00° para orientación sur o este-oeste, con un deflector de viento opcional, y se puede instalar en cualquier techo con una pendiente no superior a 6/12 o, adicionalmente, en el suelo.

Componentes incluidos:

  • (10) Estructuras de montaje del módulo H
  • (10) Pernos M8-1,25×50 mm
  • (10) Pernos M8-1,25×15 mm
  • (20) Pastillas de fricción de goma

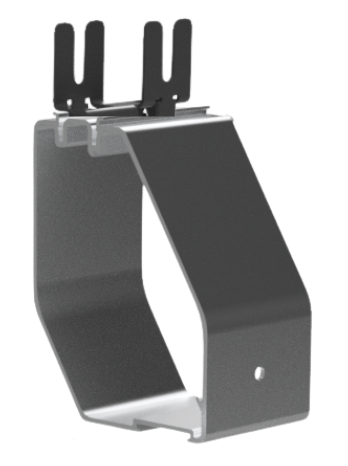

Kit de elevadores IR MultBallast™ (paquete de 10) - Aluminio de calidad aeronáutica

Número de pieza: IR-MBRA0094

Material: Aluminio de calidad aeronáutica

Acabado: Fresado

El elevador se desliza sobre la base y permite configuraciones con un ángulo solar más alto y orientación al sur.

Componentes incluidos:

  • (10) Estructuras de montaje del módulo H
  • (20) Pernos M8-1,25×15 mm

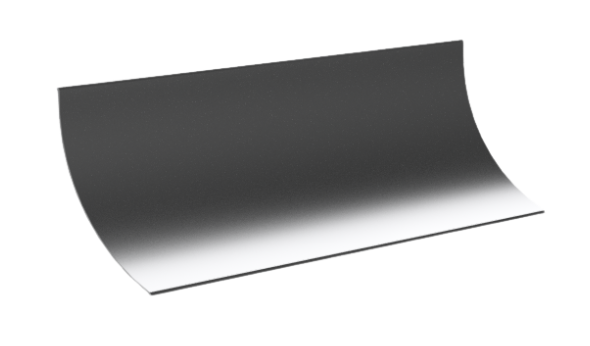

Kit de alerones de viento IR MultiBallast™ (paquete de 10) - Aluminio de calidad aeronáutica

Número de pieza: IR-MBSA0095

Material: Aluminio de calidad aeronáutica

Acabado: Fresado

Este alerón de viento opcional se desliza dentro del elevador y brinda mayores clasificaciones de viento al convertir los vientos fuertes en carga aerodinámica en la parte posterior del sistema.

Componentes incluidos:

  • Ninguno

*Múltiples patentes pendientes
