Estructura para paneles solares a escala comercial, residencial y bricolaje
IntegraRack es un fabricante líder de productos de estructura para sistemas solares de montaje en techo y suelo
IntegraRack se especializa en soluciones de montaje de paneles solares con balasto, con opciones de ángulo solar de 0 a 45 grados. Los productos IntegraRack son extremadamente rápidos, de alta calidad y fáciles de usar, lo que los convierte en la opción perfecta para proyectos de bricolaje, proyectos residenciales e incluso parques solares a gran escala.
Nuestra estructura modular de paneles solares con balasto MultiBallast es uno de los sistemas más universales y rentables del mercado. El MultiBallast se puede instalar en prácticamente cualquier techo o en el suelo, y se puede configurar para adaptarse a las necesidades de cualquier proyecto. Con solo 4 componentes principales, los paneles solares se pueden instalar con una orientación plana de 0 grados, 5 grados este/oeste, 5 grados sur, 8 grados sur, 13 grados sur o 20 grados sur, con una inclinación opcional de 30 grados cuando se instala en el suelo. Este sistema está diseñado para funcionar en prácticamente cualquier techo con una inclinación de 6/12 o inferior, e incluso se puede utilizar en el suelo o en patios, utilizando bloques de hormigón, bloques de cubierta o ladrillos estándar.
El sistema de montaje de paneles solares BallastRack utiliza el proceso EarthBallast, con geotextil y unión epoxi (patente en trámite), para reducir el tiempo de instalación a aproximadamente una quinta parte del requerido para los productos de montaje tradicionales. Todos los productos IntegraRack se han sometido a rigurosas pruebas de laboratorio y en el túnel de viento de Boeing, y están certificados por un laboratorio de pruebas de productos solares acreditado en los 50 estados. En la mayoría de los casos, no se requiere un permiso de construcción para todos nuestros productos de montaje en suelo ni para algunos de nuestros productos lastrados de montaje en techo (consulte la documentación).

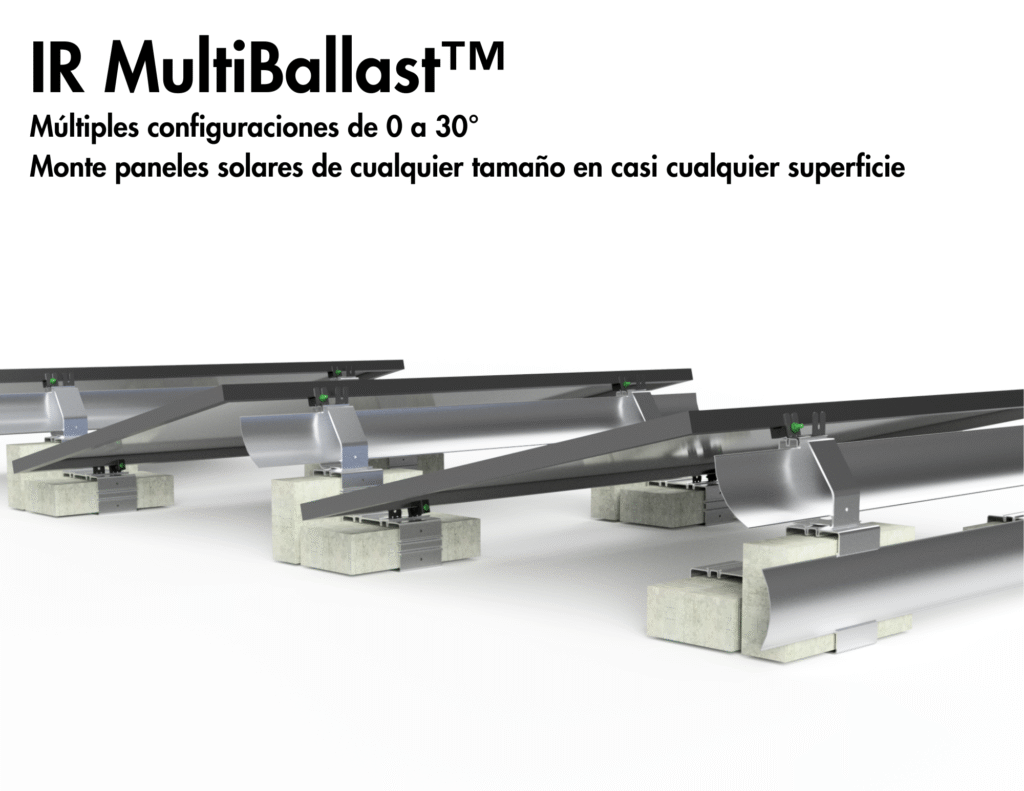

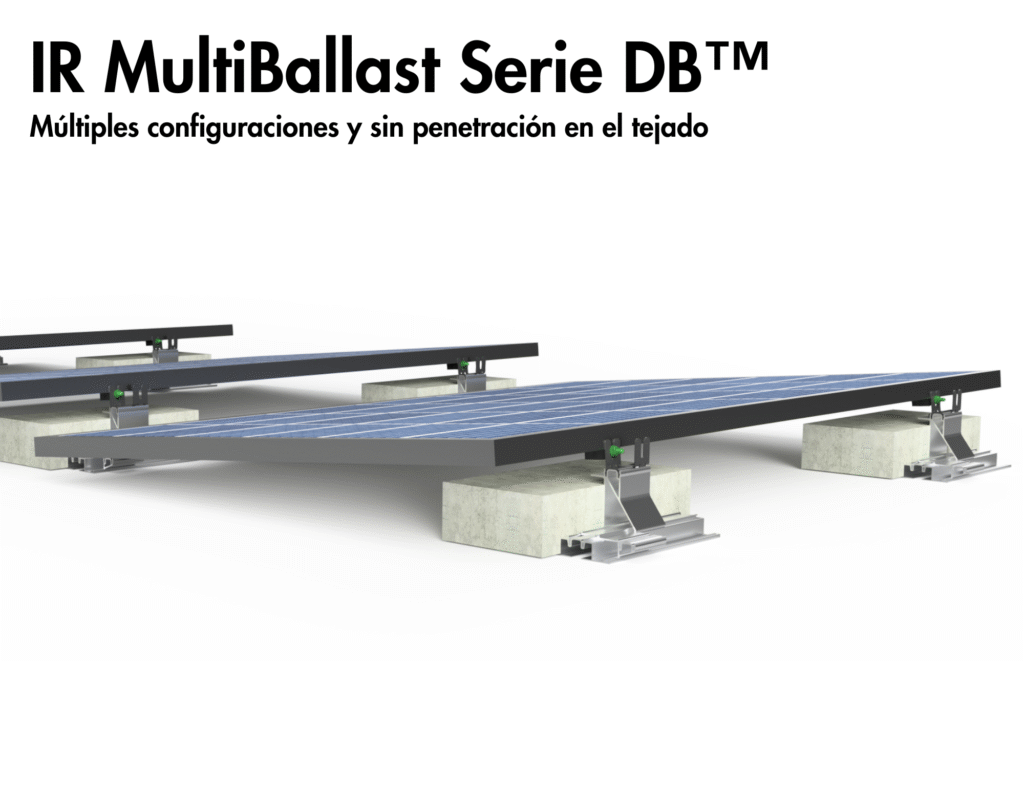

MultiBallast IR-00MBDB Serie DB
Sistema modular de montaje de paneles solares en tejados
- Probado en túnel de viento aeronáutico a 266 km/h (165 mph) con un factor de seguridad de 3:1

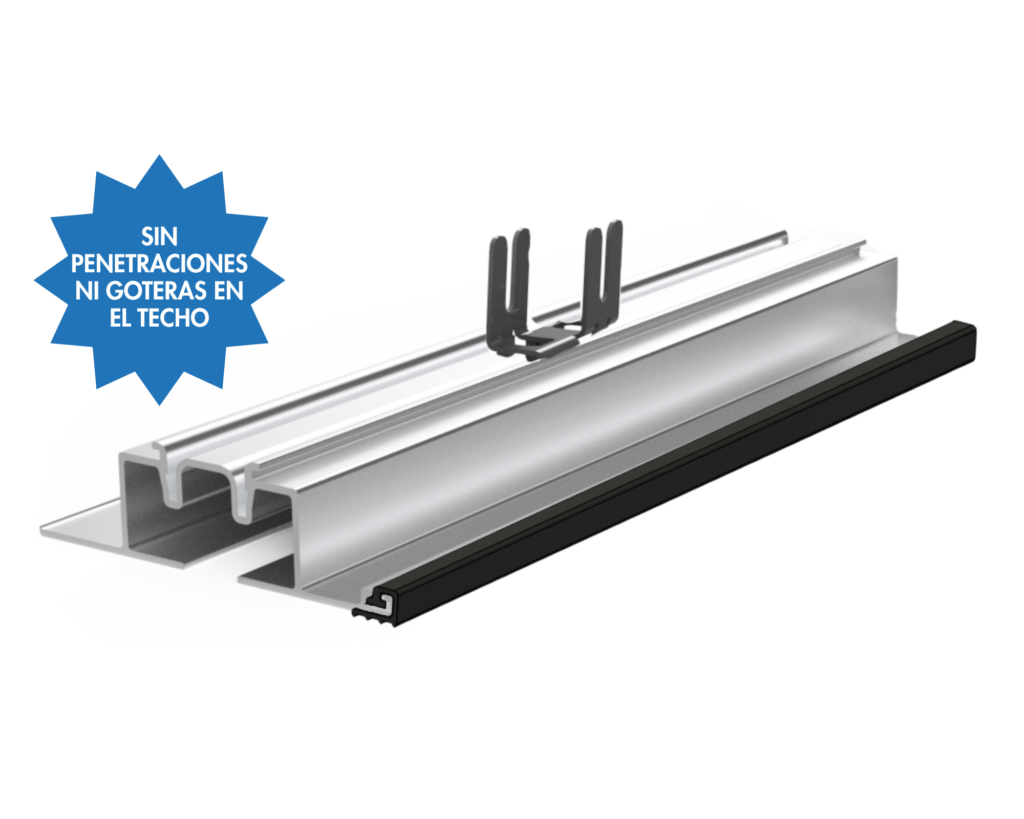

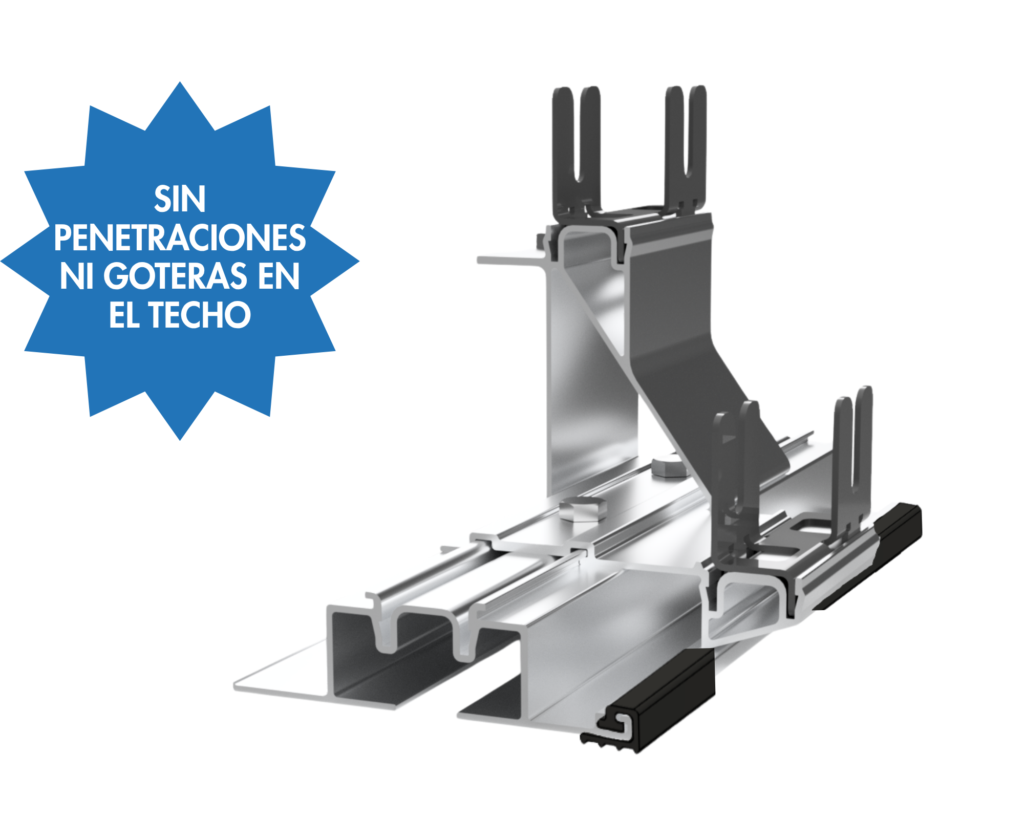

- Extremadamente rápido y económico, sin necesidad de perforar el techo
- Compatible con casi todos los tipos de techo y NO requiere rieles
- Desde tan solo 19,99 dólares (USD) por panel solar instalado
- Capaz de soportar paneles solares de cualquier tamaño
¿Qué hace que el IR-00MBDB sea tan genial?
La serie IntegraRack MultiBallast DB es un sistema revolucionario de montaje para paneles solares que elimina por completo los rieles y las perforaciones en el techo; además, su diseño sencillo permite una instalación extraordinariamente rápida. Este innovador sistema de montaje puede instalarse sobre casi cualquier superficie de techo utilizando nuestro adhesivo de resistencia industrial obligatorio (poliuretano SikaFlex 1A), lo que elimina el riesgo de filtraciones en el techo, ya que no se requieren fijaciones ni remates de impermeabilización.
La serie MultiBallast DB es superior a todos los sistemas basados en rieles y ofrece a los instaladores una libertad significativamente mayor a la hora de diseñar la distribución del conjunto solar. Al tener que mantener en inventario un único producto apto para casi cualquier proyecto, los instaladores se benefician de una gestión de inventario simplificada. Al no ser necesario perforar el techo y reducirse los requisitos de medición, los proyectos pueden completarse mucho más rápido y con costos de mano de obra sustancialmente menores. Los productos de IntegraRack son sometidos a rigurosas pruebas y han sido diseñados para soportar las condiciones ambientales más extremas; asimismo, todos nuestros productos cuentan con el respaldo de una garantía de 25 años.
Compatible incluso con las superficies de techo más difíciles.
Techos de placas de fibrocemento/amianto
Techos de metal corrugado
Techos de arcilla / hormigón / materiales compuestos / tejas
Techos de TPO/hormigón
Incluido en cada kit

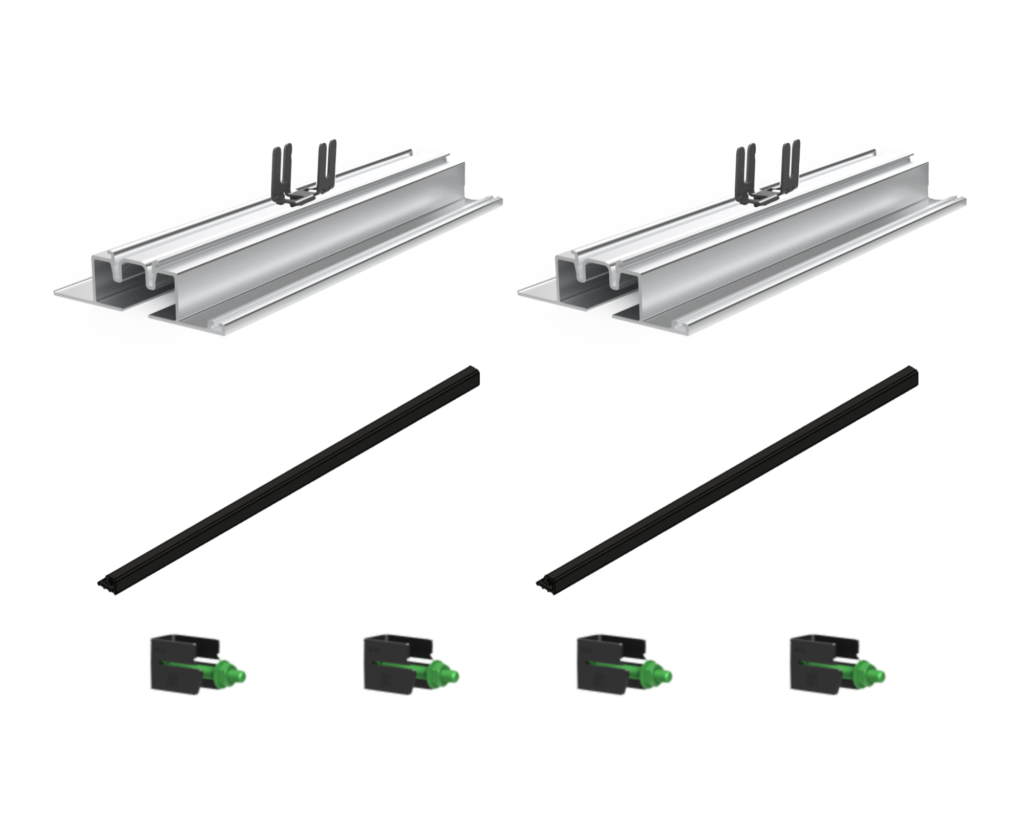

(2) Soportes base de la serie DB (con soportes de montaje para módulo H)
(2) Tiras de agarre de goma de longitud completa

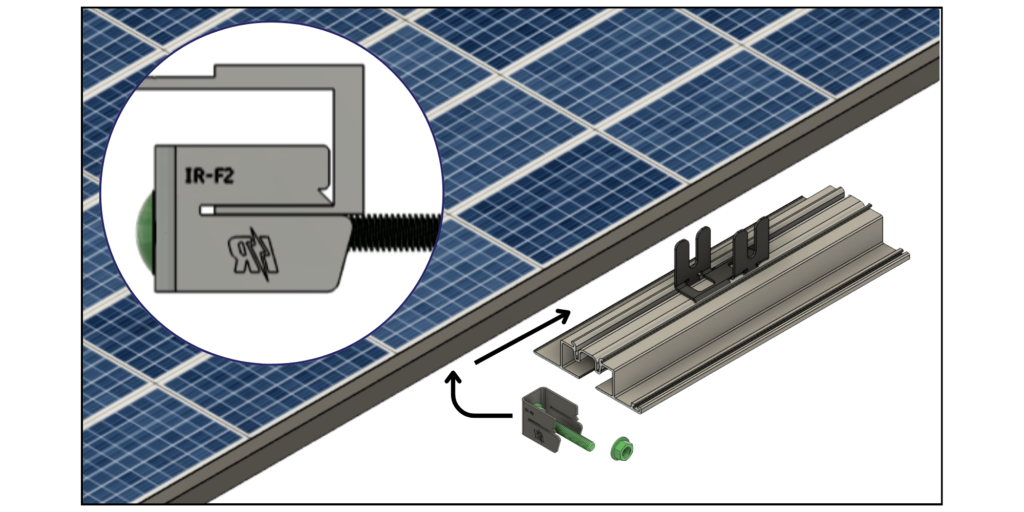

(4) Soportes de unión con abrazadera de brida IR-F2

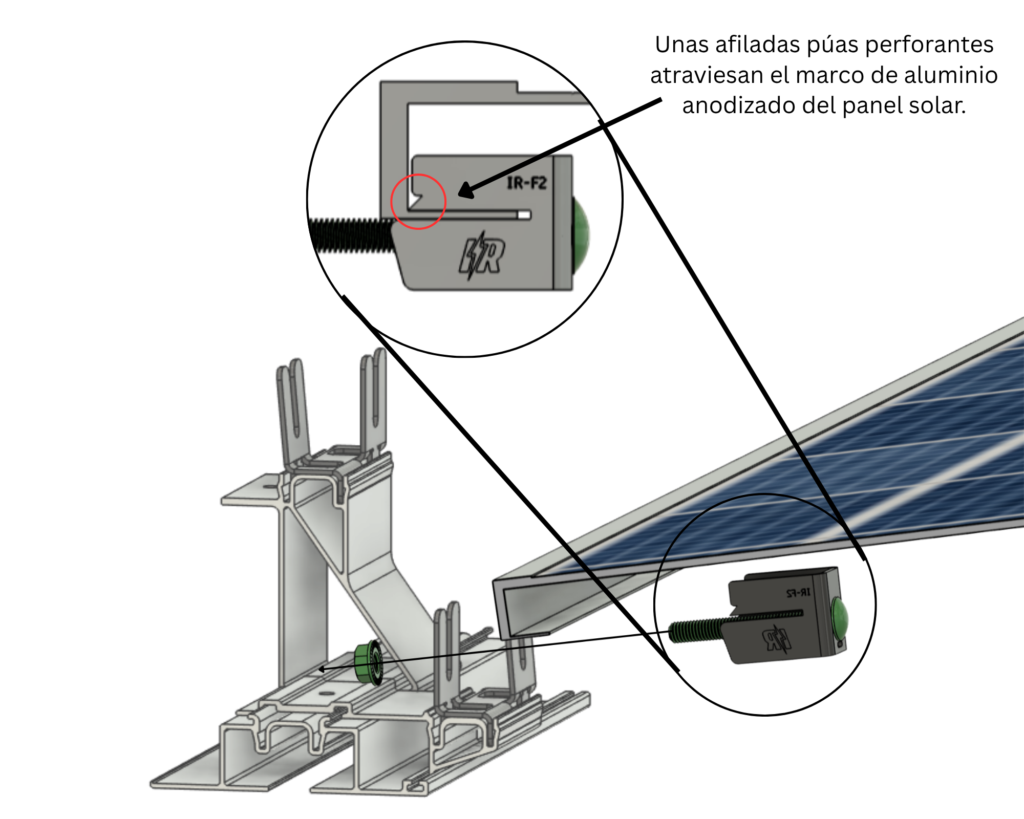

Soporte de unión con abrazadera de brida IR-F2

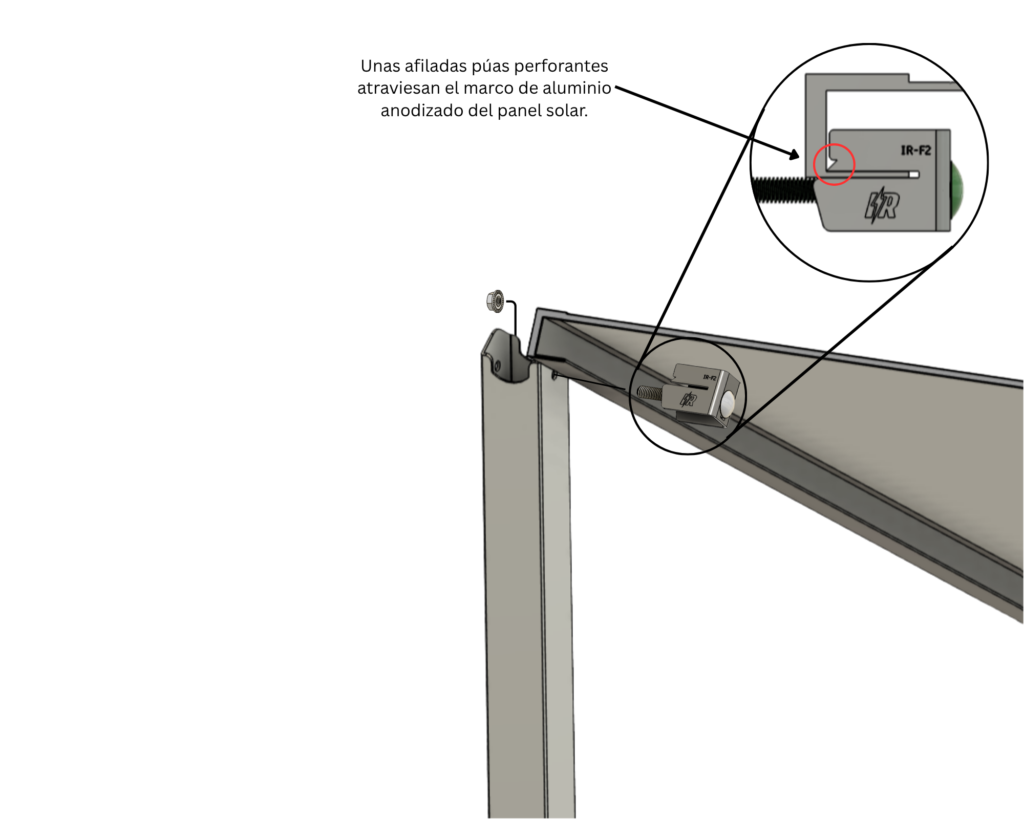

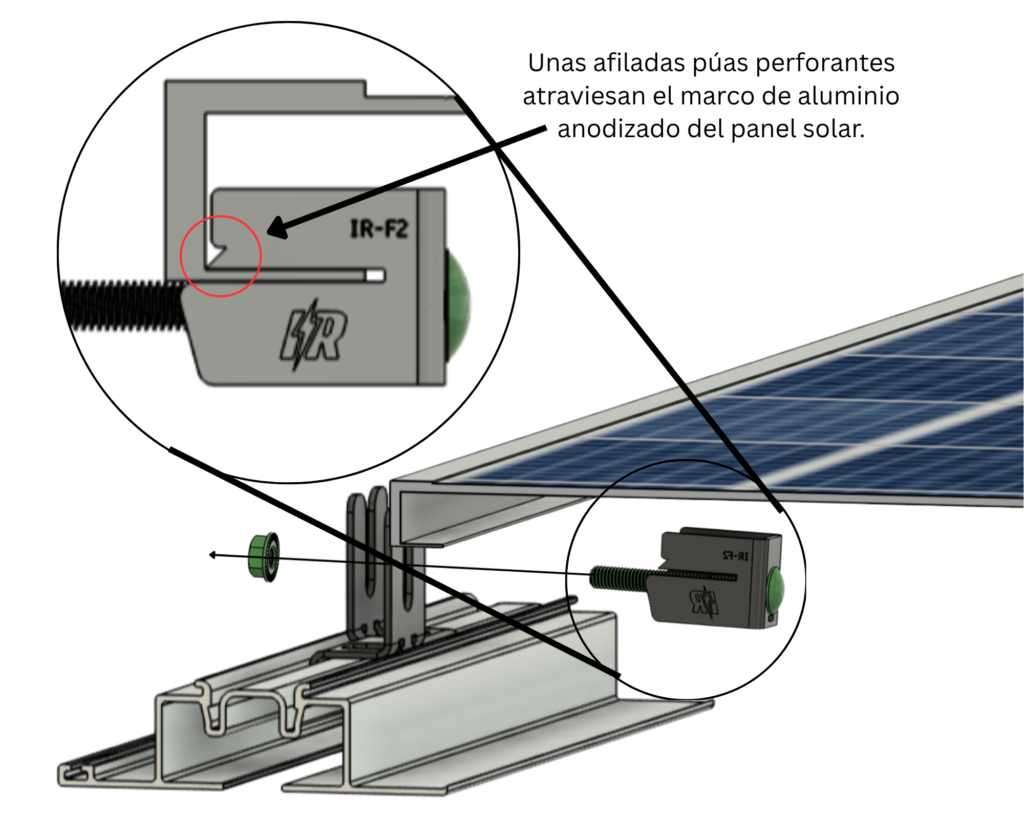

No se requieren abrazaderas intermedias, abrazaderas de extremo ni puentes de conexión, ya que el IR-F2 realiza las tres funciones sin necesidad de rieles.

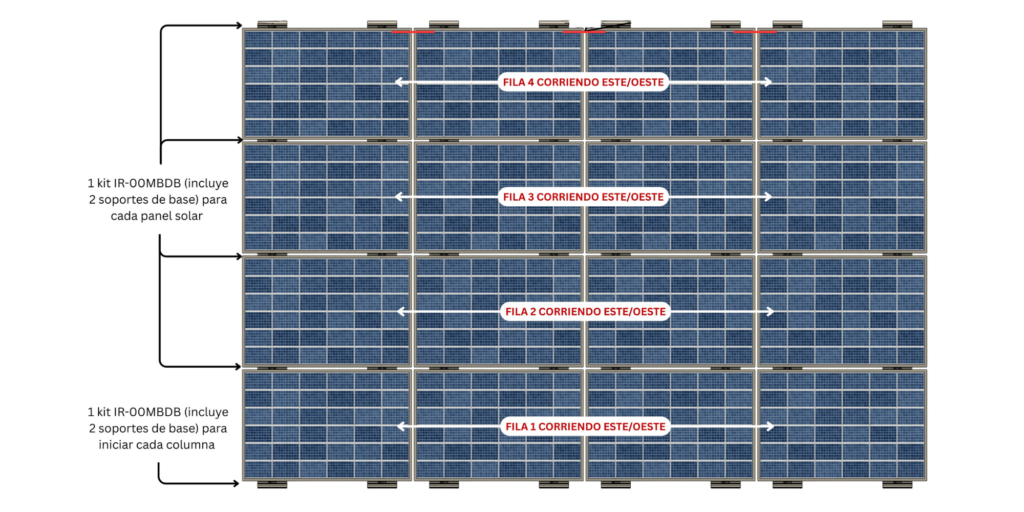

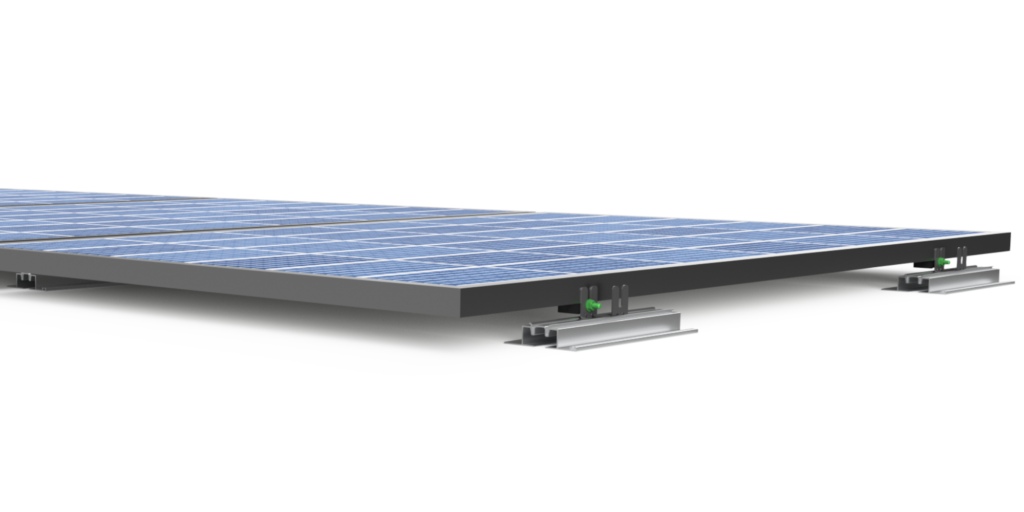

Ejemplo de diseño
Qué fácil es instalarlo

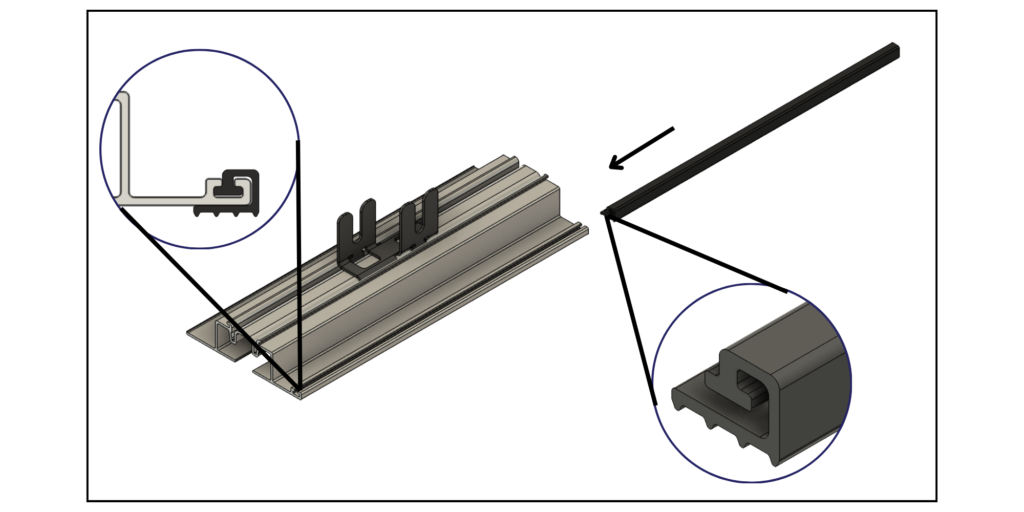

1. Instale las tiras de agarre de goma

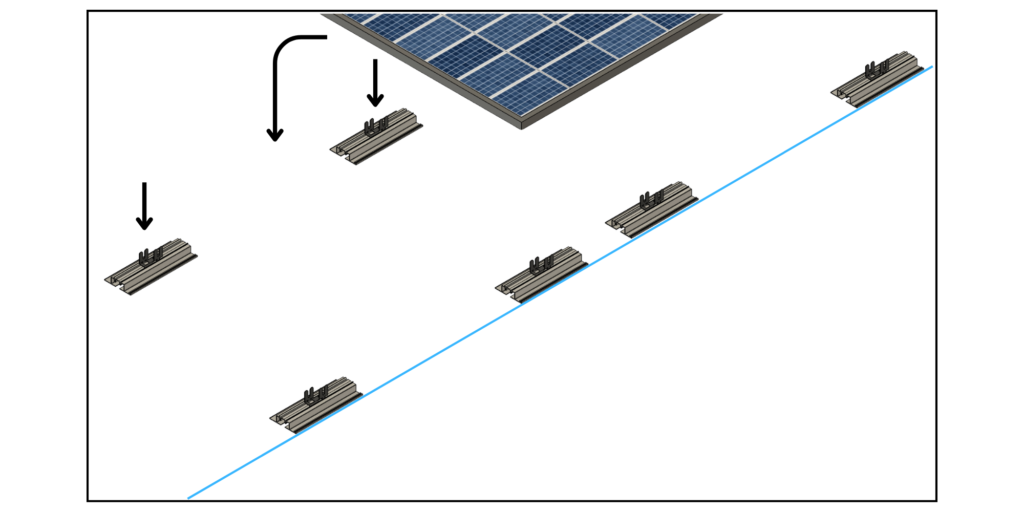

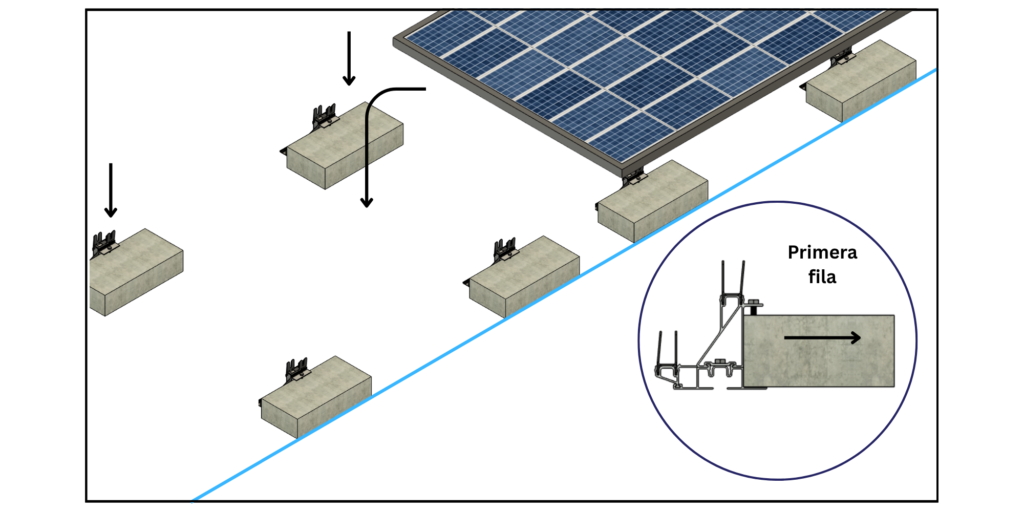

2. Coloca la primera fila de soportes
3. Coloque los paneles solares en su lugar
4. Montar los paneles solares

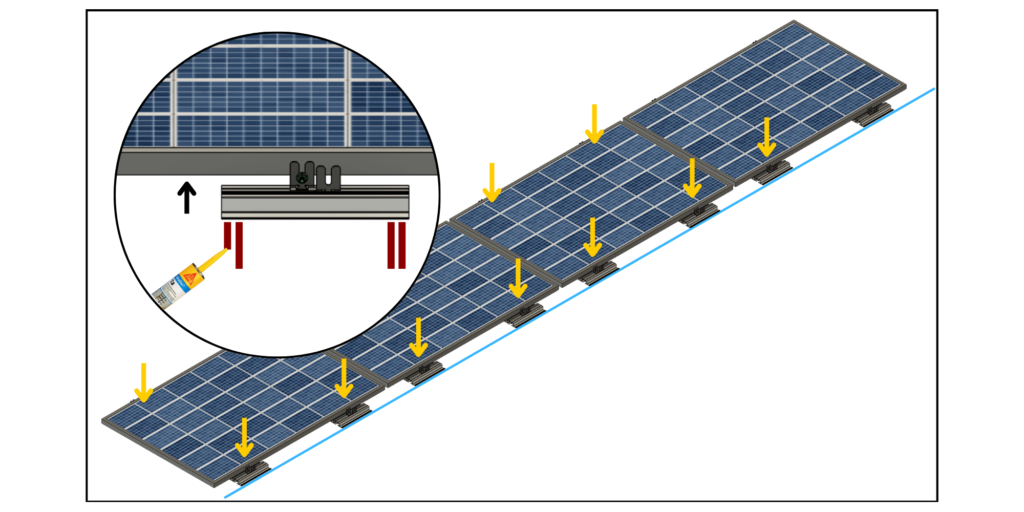

5. Levante cada soporte y aplique el adhesivo
6. Repita hasta que se hayan instalado todas las filas
MultiBallast IR-05MBDB Serie DB
Sistema modular de montaje de paneles solares en tejados
- Probado en túnel de viento aeronáutico a 266 km/h (165 mph) con un factor de seguridad de 3:1
- Configuraciones de 5 grados este/oeste o 5 grados norte o sur para una buena producción de energía solar y drenaje de agua
- Extremadamente rápido, muy económico y sin perforaciones en el techo
- Compatible con casi todos los tipos de techo y no requiere rieles
- Desde tan solo 29,99 dólares (USD) por panel solar instalado
- Capaz de soportar paneles solares de cualquier tamaño
¿Qué hace que el IR-05MBDB sea tan genial?
El sistema de montaje de paneles solares IntegraRack IR-05MBDB MultiBallast DB Series es un innovador sistema diseñado específicamente para techos planos e instalaciones tipo patio. Este sistema único elimina por completo el uso de rieles para paneles solares y no requiere perforaciones en el techo. Su diseño sencillo permite una instalación ultrarrápida, y todo el sistema puede lastrarse con bloques de hormigón estándar de 4x8x16 pulgadas o con adhesivo industrial SikaFlex 1a. El ángulo de incidencia solar de 5 grados optimiza la producción de energía y el drenaje del agua para los paneles solares.
La serie de productos IR-05MBDB ofrece a los instaladores de equipos solares una mayor libertad en el diseño y la disposición de los paneles solares, y los proveedores de equipos solares se benefician de la sencillez y la optimización de los requisitos de inventario de nuestra solución de empaquetado de un kit por panel solar. Gracias a la ausencia de perforaciones en el techo y a la drástica reducción de la complejidad de instalación de este sistema, el montaje de paneles solares nunca ha sido tan rápido ni tan económico. Los productos IntegraRack se someten a rigurosas pruebas y están diseñados para soportar las condiciones ambientales más adversas. Todos nuestros productos cuentan con una garantía completa de 25 años.
Múltiples configuraciones
IR-05MBDB MultiBallast Serie DB
Configuración plana elevada a 0° (se muestra la instalación con lastre)
La configuración plana elevada de 0° se puede unir con adhesivo de poliuretano SikaFlex 1A o, de forma opcional, lastrarse con bloques de hormigón estándar.
Configuración de 5° norte o sur (se muestra la instalación con lastre)
La configuración de 5° norte o sur se puede unir con adhesivo de poliuretano SikaFlex 1A o, de forma opcional, lastrarse con bloques de hormigón estándar.
Configuración de 5° norte o sur con alerón de viento opcional (se muestra la instalación con lastre).
La configuración de 5° norte o sur se puede unir con adhesivo de poliuretano SikaFlex 1A o, de forma opcional, lastrarse con bloques de hormigón estándar.
IR-00MBDB + IR-05MBDB MultiBallast Serie DB

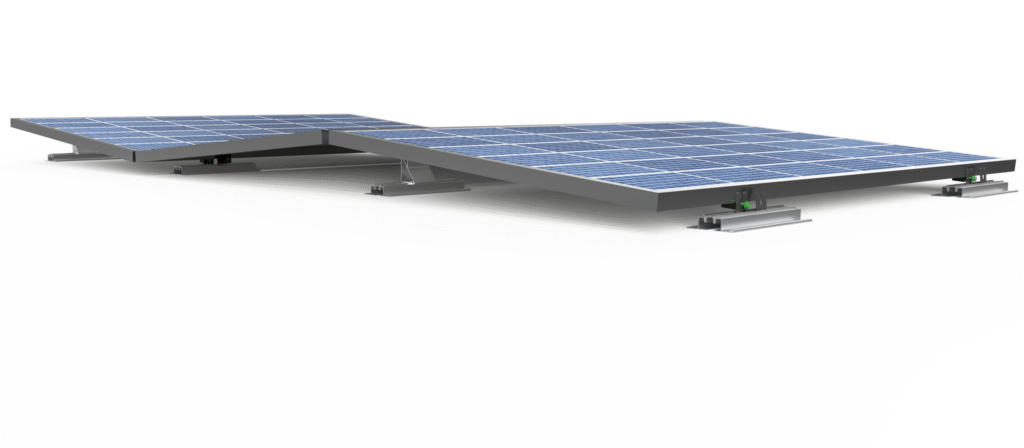

Configuración en forma de 'W' de 5° este/oeste (instalación solo con adhesivo)
La configuración en forma de “W” de 5° este/oeste solo se puede instalar con adhesivo de poliuretano SikaFlex 1A.
Incluido en cada kit

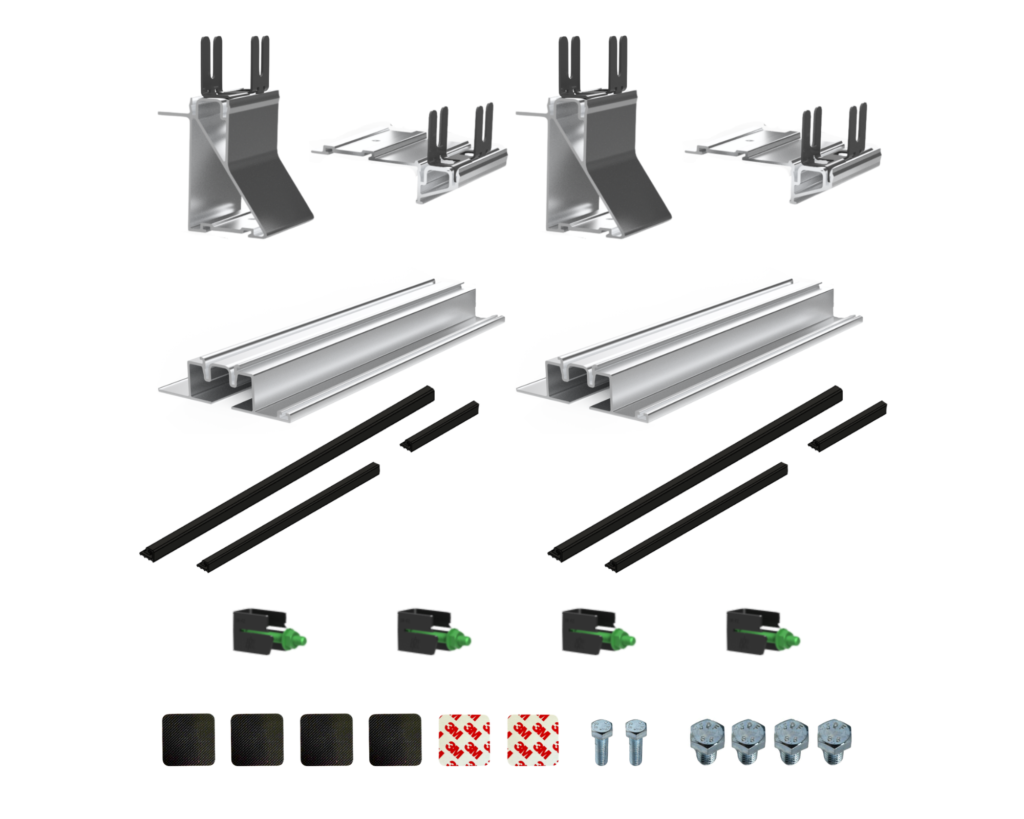

(2) Soportes de base de la serie DB
(2) Soportes inferiores desplazados de la serie DB (con soportes del módulo H instalados)
(2) Soportes elevadores de la serie DB (con soportes para módulo H instalados)
(4) Tiras de agarre de goma de longitud parcial
(2) Tiras de agarre de goma de longitud completa
(4) Soportes de unión con abrazadera de brida IR-F2
(4) Pernos “A”
(2) Pernos “B”
(2) Cuadrados adhesivos dobles 3M de 40×40 mm
(4) Almohadillas de goma antideslizantes 3M de 40×40 mm
Soporte de unión con abrazadera de brida IR-F2
No se requieren abrazaderas intermedias, abrazaderas de extremo ni puentes de conexión, ya que el IR-F2 realiza las tres funciones sin necesidad de rieles.

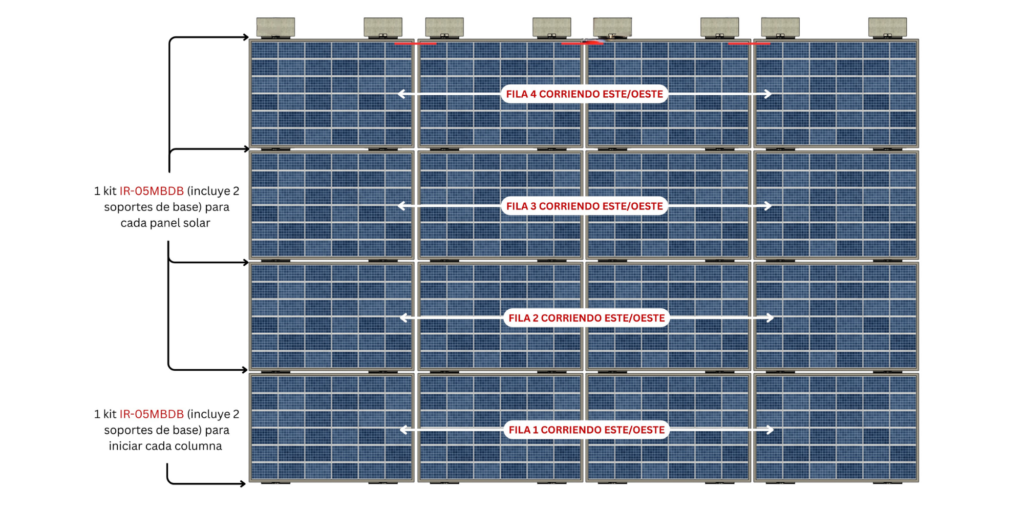

Ejemplo de diseño
*Configuración de 5° norte o sur mostrada con alerones de viento opcionales
Qué fácil es instalarlo
1. Ensamble los soportes

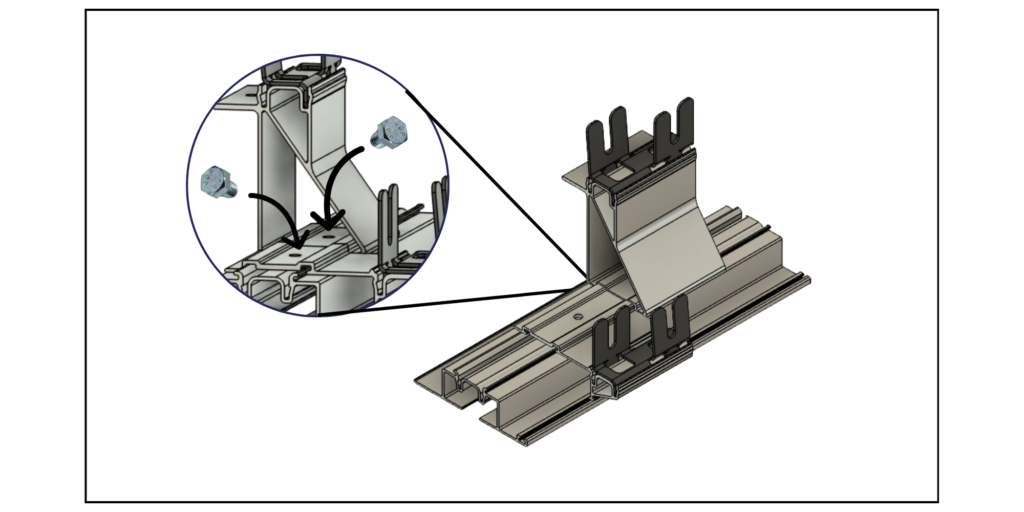

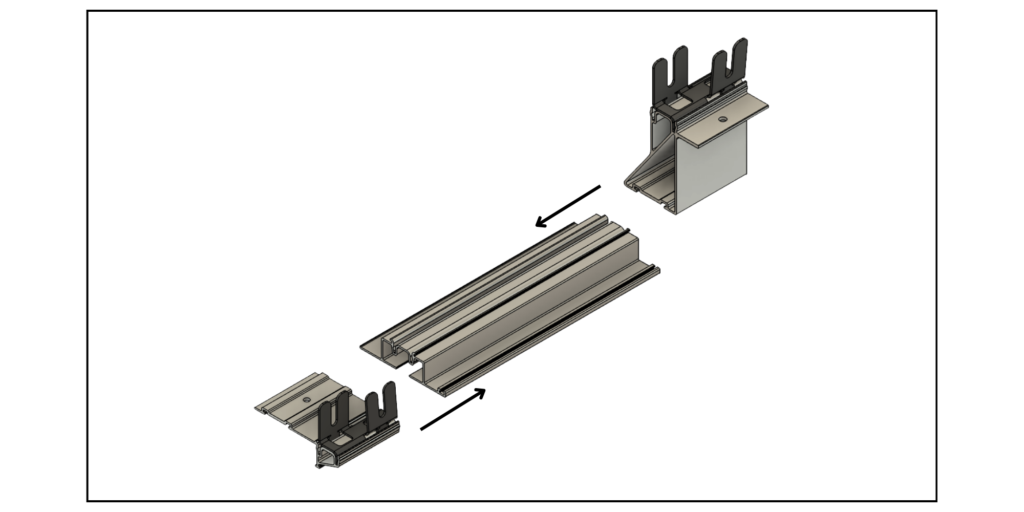

2. Une los componentes

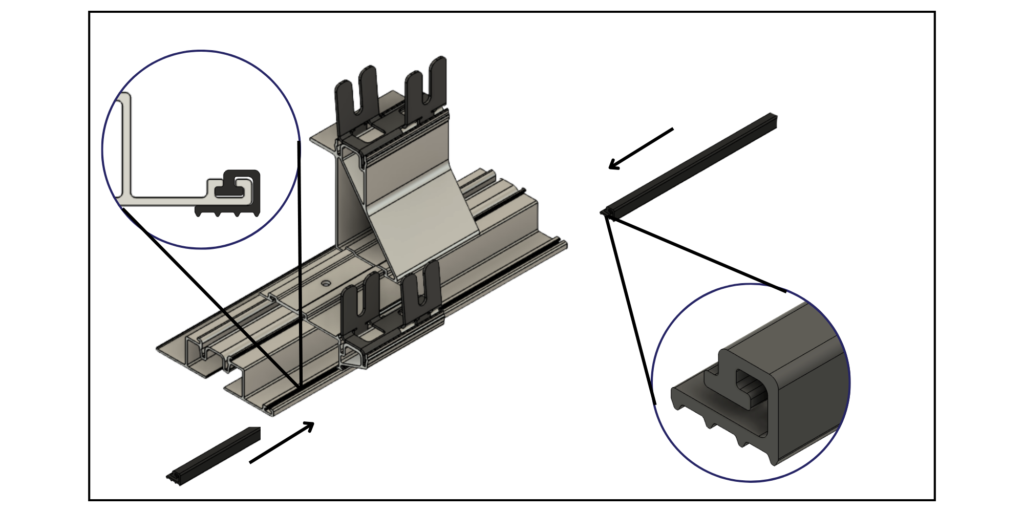

3. Instale las tiras de agarre de goma
4. Asegure el lastre
5. Coloca la primera fila de soportes
6. Coloque los paneles solares en su lugar
7. Montar los paneles solares
8. Repita hasta que se hayan instalado todas las filas
OPCIONAL: Instalar alerones de viento
Requisitos de montaje (IR-00MBDB e IR-05MBDB)
Inclinación máxima del tejado
Montaje de punto alto

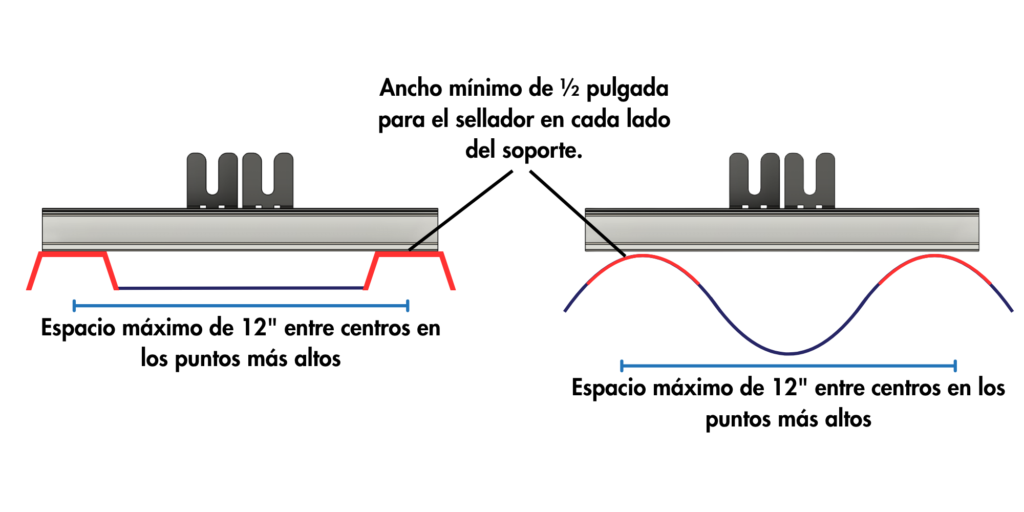

Para techos no planos, como los de tejas y chapa ondulada, todos los soportes deben instalarse en los puntos más altos. La serie IR MultiBallast DB no se puede instalar si los puntos más altos están separados por más de 30 cm (12 pulgadas) y la superficie plana del punto más alto debe tener al menos 1,27 cm (½ pulgada) de ancho para permitir la aplicación del adhesivo.

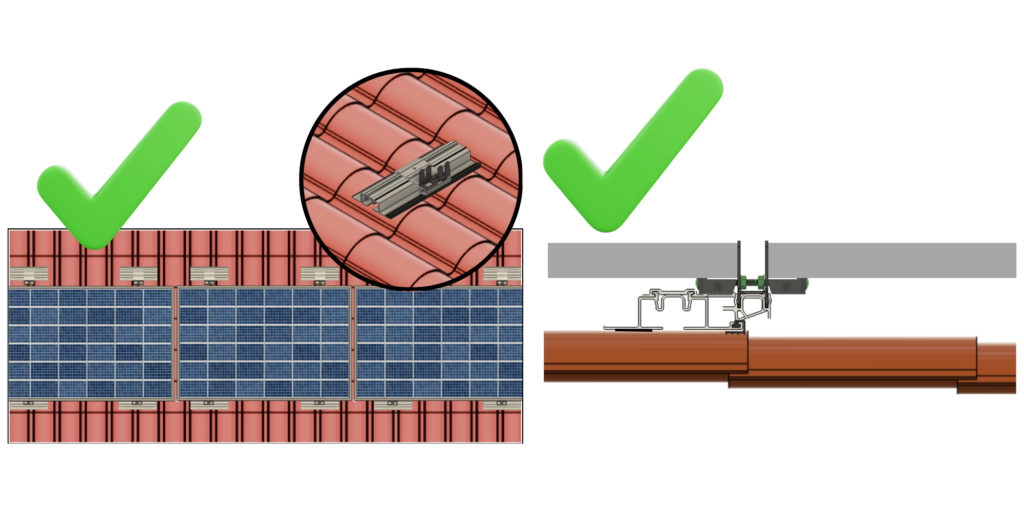

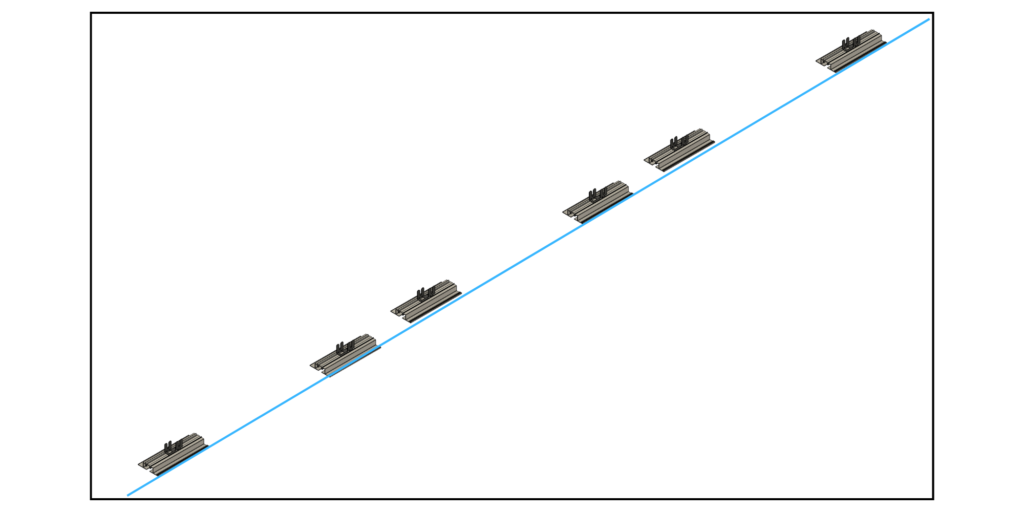

Desplazamiento del tejado de tejas

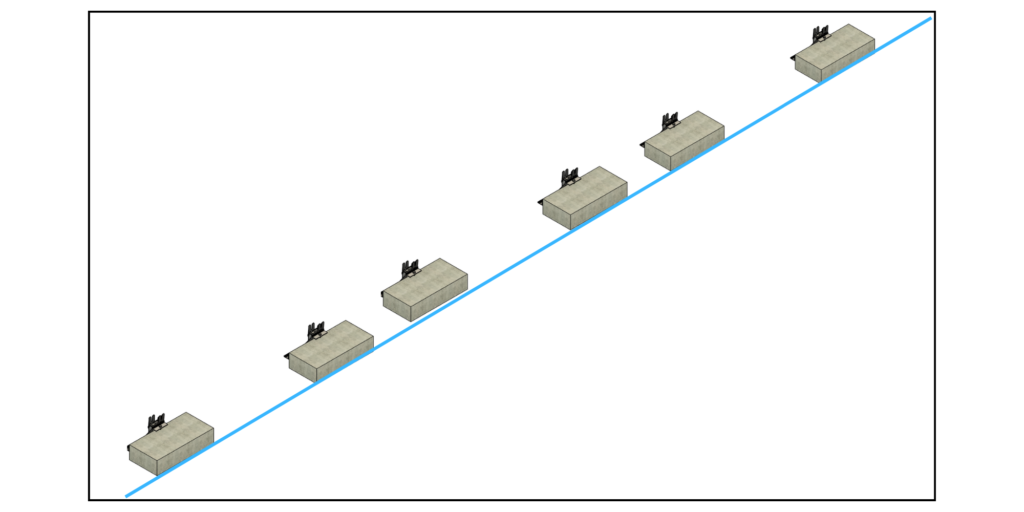

Al instalar el sistema IR MultiBallast Serie DB en un tejado de tejas, algunas filas de soportes pueden quedar entre las tejas debido al ancho de los paneles solares o al espaciado entre ellas. Los soportes base de la serie DB no se pueden instalar entre filas de tejas y deben montarse planos sobre una sola fila, sin sobresalir sobre la siguiente (véase el ejemplo a continuación).
Si se instala en un tejado de tejas con el sistema MultiBallast IR-00MBDB, recomendamos pedir algunos kits MultiBallast IR-05MBDB adicionales para que el soporte de desplazamiento inferior incluido pueda utilizarse para ajustar el punto de montaje del soporte base justo encima.
Dos pulgadas hacia arriba o hacia abajo y debería solucionar todas las situaciones.

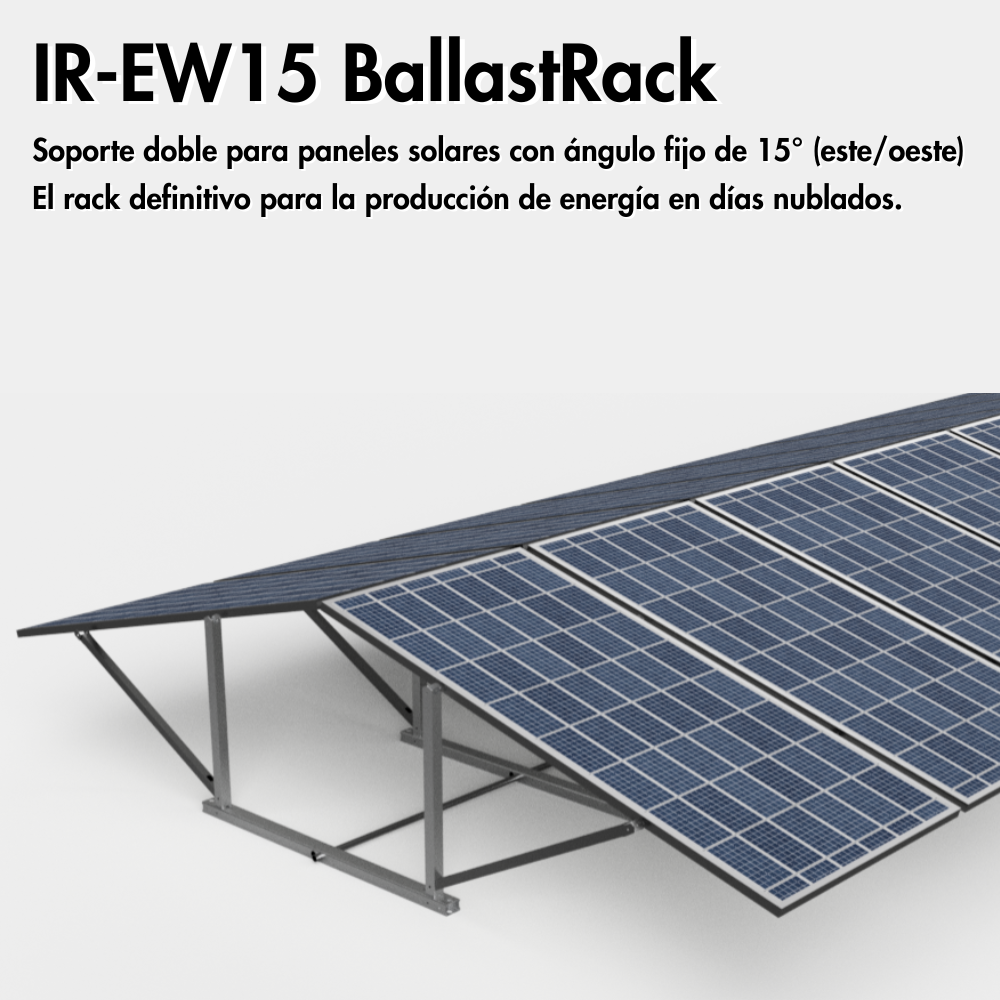

BallastRack IR-EW15
Sistema de montaje en suelo lastrado con orientación este/oeste para paneles solares
- Maximiza la densidad de paneles solares del conjunto sin necesidad de espacio entre filas.
- Mayor producción de energía en días nublados
- Amplía las horas de producción de energía durante todo el día
- Capaz de soportar dos paneles solares comerciales muy grandes con cada bastidor
- Disponemos de múltiples opciones de montaje sin necesidad de cimientos de hormigón ni barrenas
- Tiempos de instalación increíblemente rápidos sin sistemas de rieles
- Coste por vatio extremadamente bajo
¿Qué hace del sistema de básculas IR-EW15 BallastRack el mejor sistema para básculas industriales?

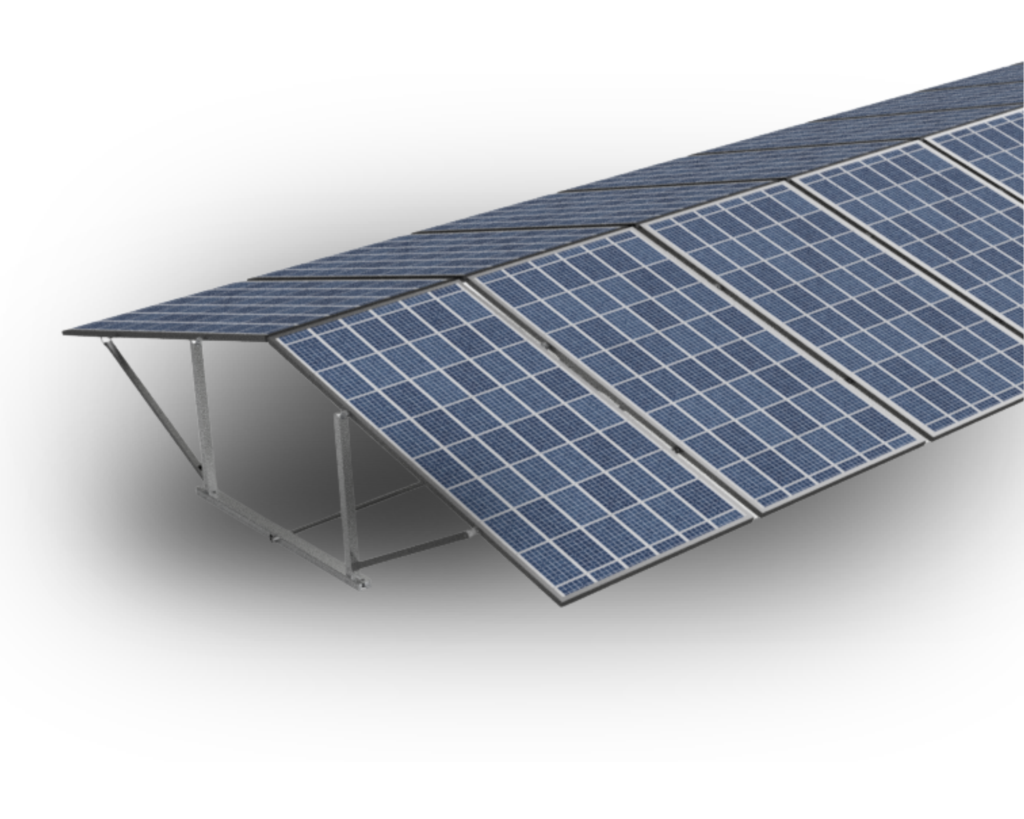

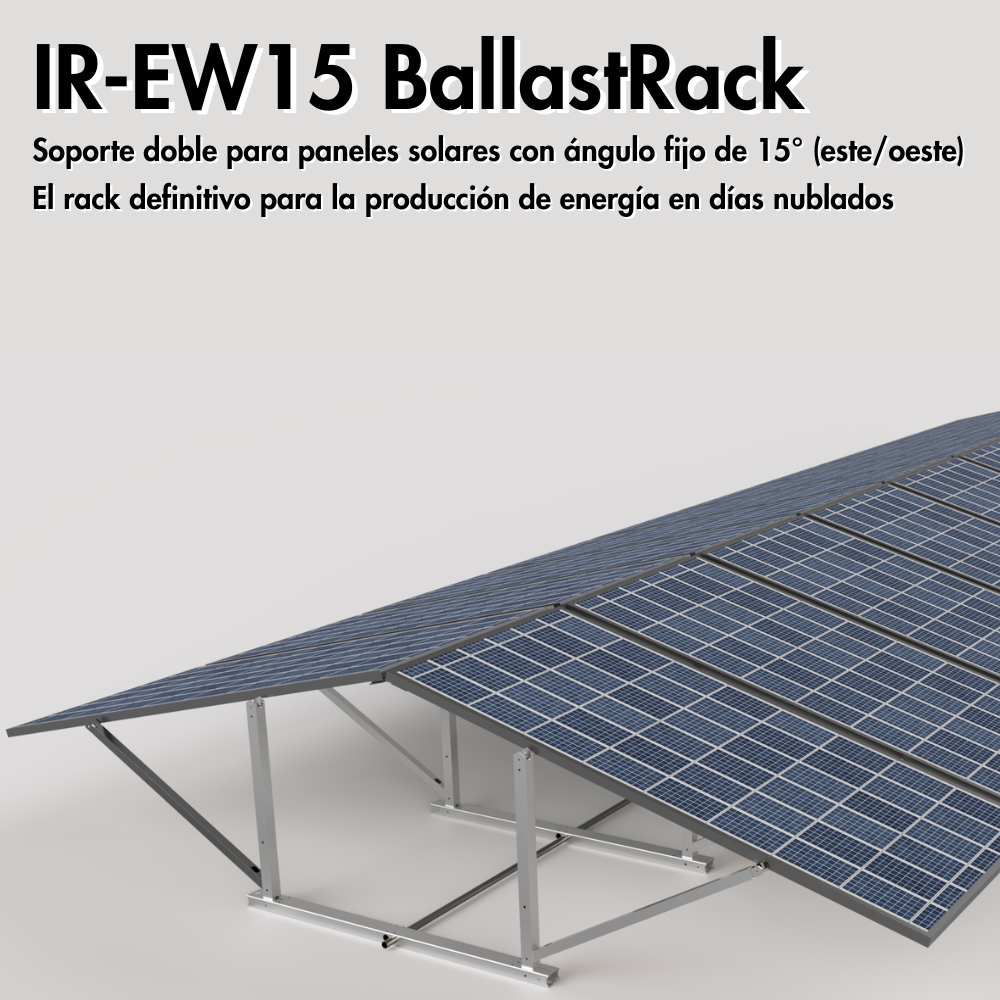

El sistema de montaje para paneles solares IntegraRack IR-EW15 BallastRack se basa en el diseño intuitivo y probado del BallastRack tradicional, lo que permite instalar el doble de paneles y ofrece la solución de montaje solar a escala industrial más rápida, sencilla y rentable, con el menor coste por kilovatio.
Gracias a la orientación este/oeste del soporte IR-EW15 BallastRack, se pueden instalar muchos más paneles solares por kilómetro cuadrado sin necesidad de espaciar las filas para evitar sombras. Esta configuración también proporciona una producción de energía más prolongada a lo largo del día, capturando más energía por la mañana y por la tarde en comparación con los sistemas orientados al sur. Además, un sistema este/oeste puede producir más energía en días nublados, cuando la luz solar es más difusa.
Gracias al innovador diseño del IR-EW15, los paneles solares se pueden instalar hasta 6 veces más rápido, con mucho menos equipo pesado y menos mano de obra. Además, no se necesitan cimientos de hormigón ni perforadoras, ya que este sistema se puede lastrar o instalar fácilmente con uno de nuestros kits de montaje especialmente diseñados. Fabricado con aluminio de calidad aeronáutica, este sistema ha sido rigurosamente diseñado y probado para soportar las condiciones ambientales más adversas. Todos nuestros productos cuentan con una garantía de 25 años.
Incluido con cada kit

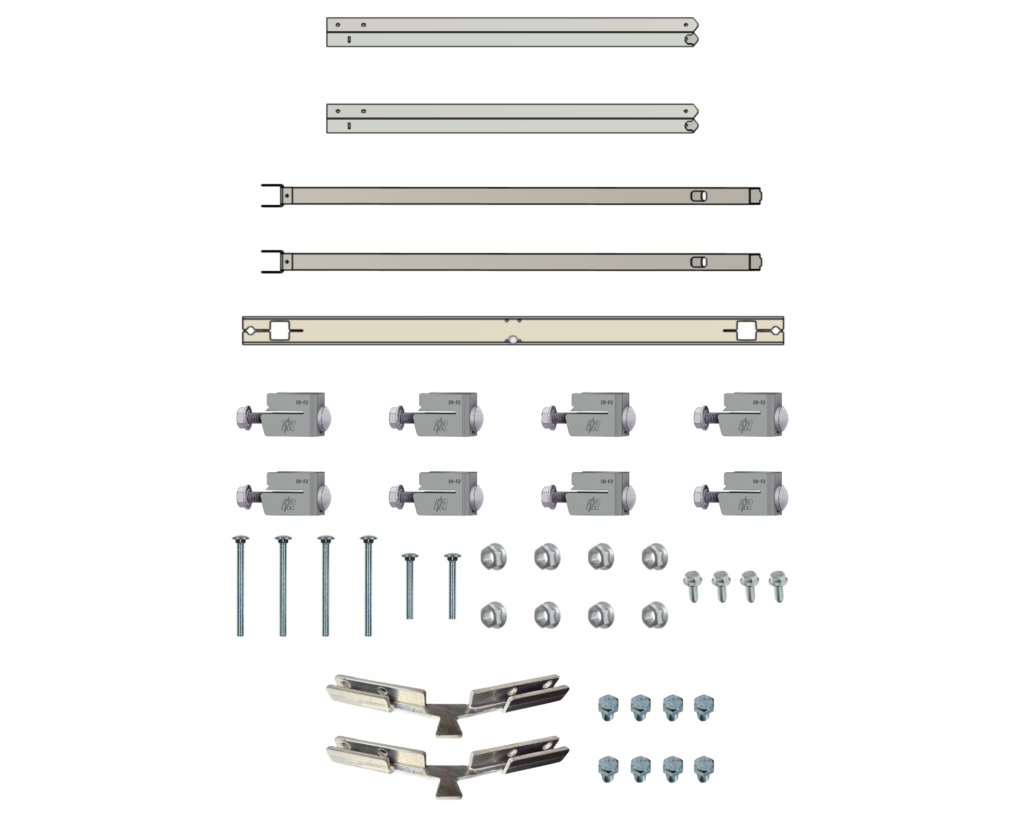

Componentes del marco
- (1) Tubo base IR-EW15
- (2) Tramo principal IR-EW15
- (2) Puntal monobloque IR-EW15
Componentes del kit de hardware
- (8) Soporte de unión con abrazadera de brida IR-F2
- (4) Pernos de carrocería M8-1.25x90mm
- (2) Pernos de carrocería M8-1.25x55mm
- (8) Tuercas dentadas M8-1.25
- (4) Tornillos de cabeza hexagonal con rosca M8-1.25x16mm
- (2) Soporte acoplador de cresta IR-EW15
- (8) Tornillos de cabeza hexagonal M8-1.25x10mm

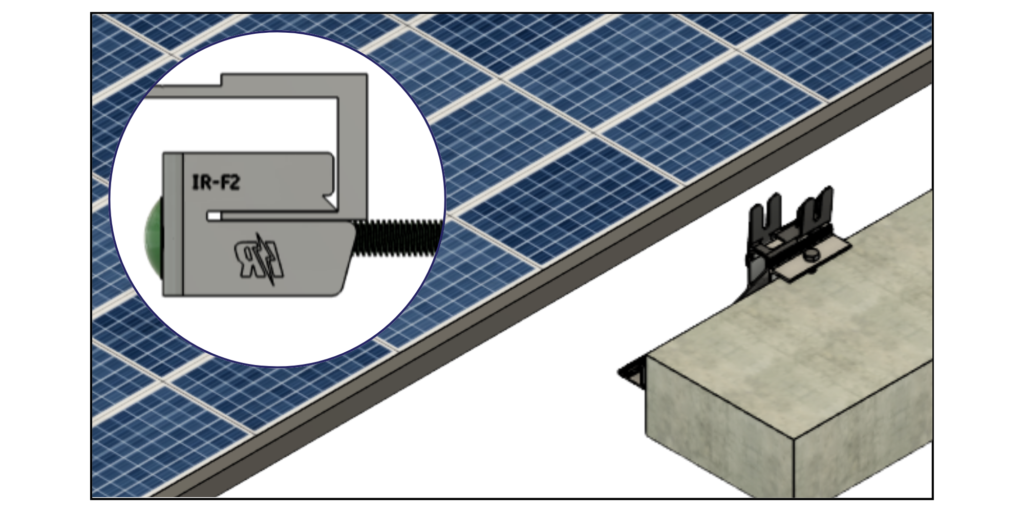

Soporte de unión con abrazadera de brida IR-F2
No se requieren abrazaderas intermedias, abrazaderas de extremo ni puentes de conexión, ya que el IR-F2 realiza las tres funciones sin necesidad de rieles.
Opciones de kit de montaje
Kit IR EarthBallast™

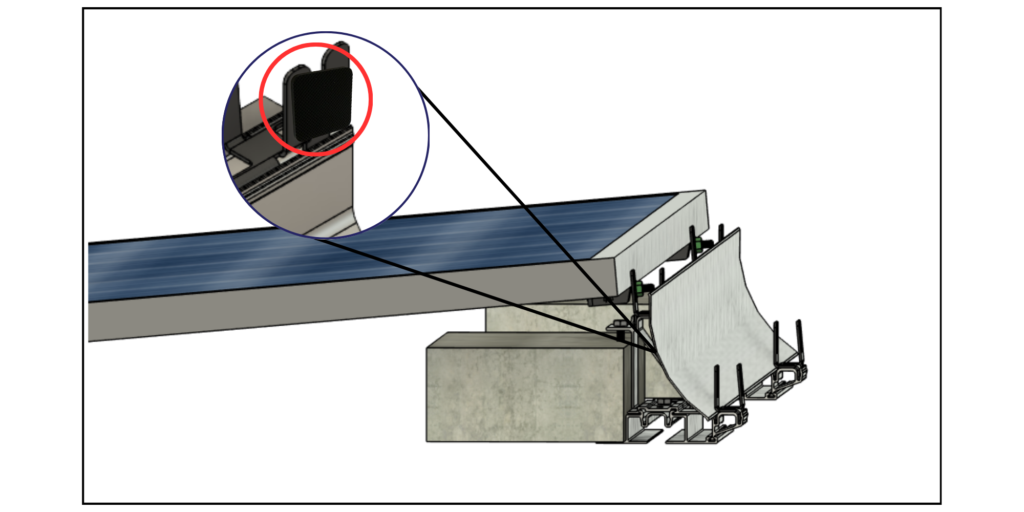

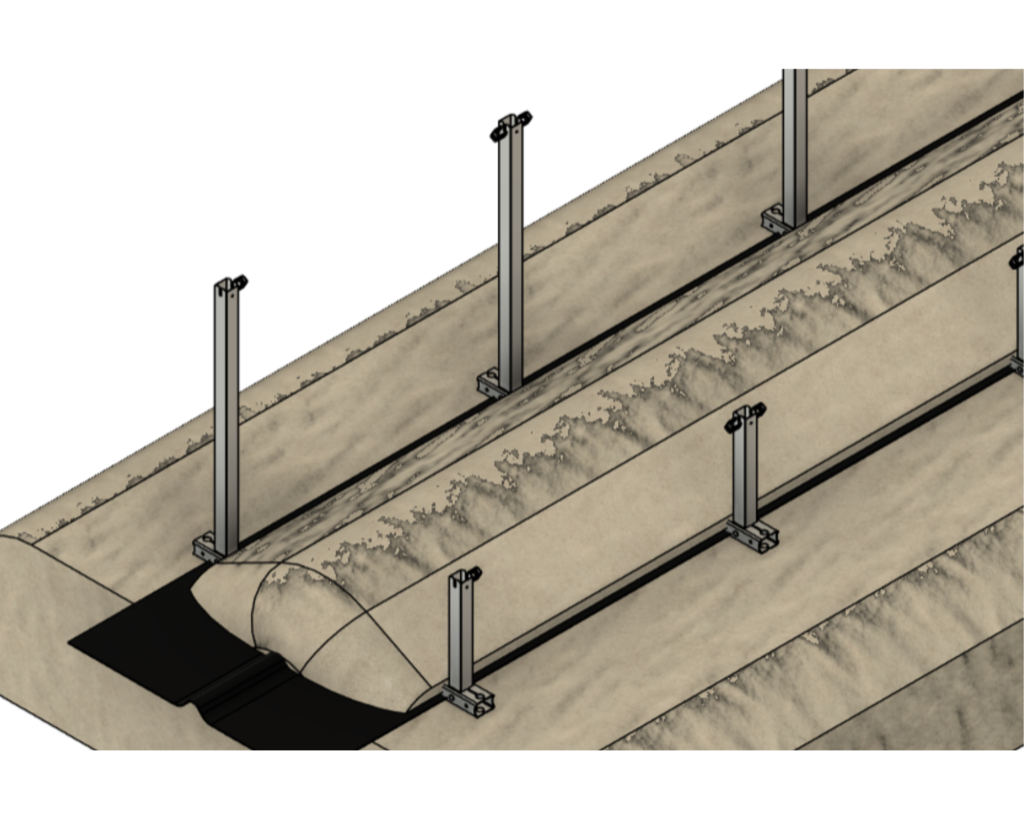

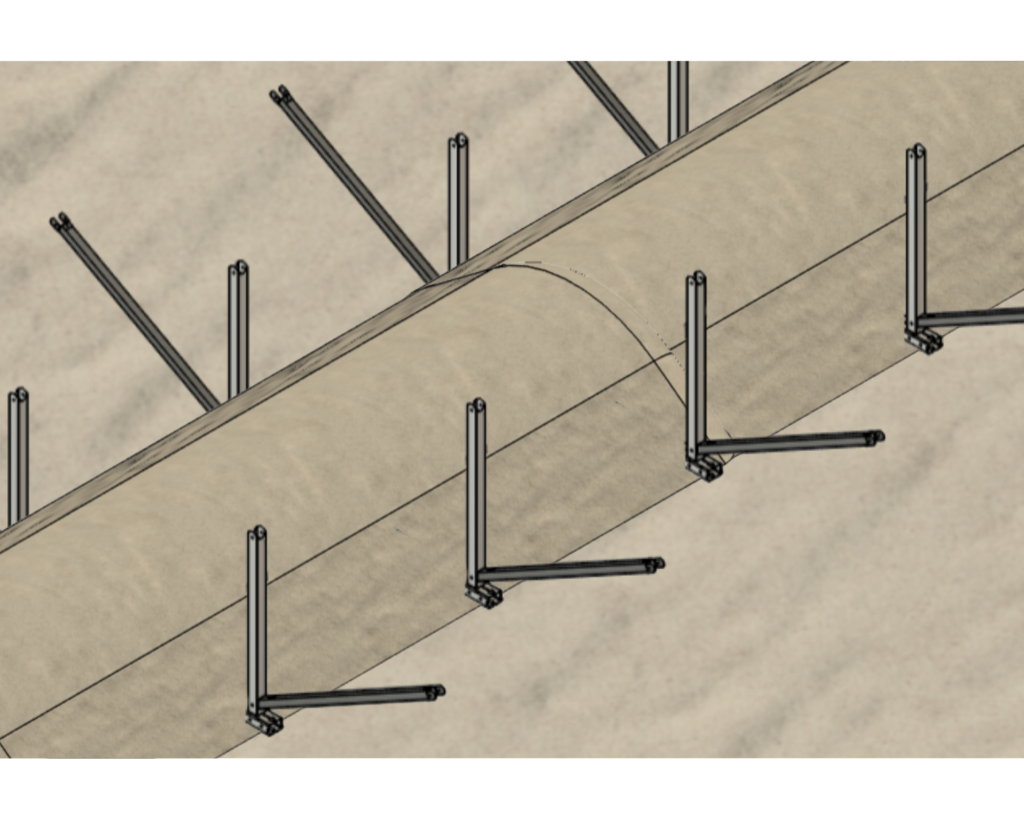

Nuestro kit IR EarthBallast™ incluye rollos precortados de geotextil resistente, diseñado para muros de contención, y un epoxi de fraguado rápido y alta resistencia para fijar el geotextil a los marcos. Esto crea una gran superficie para contener el montículo de tierra.
Kit IR EarthScrew™

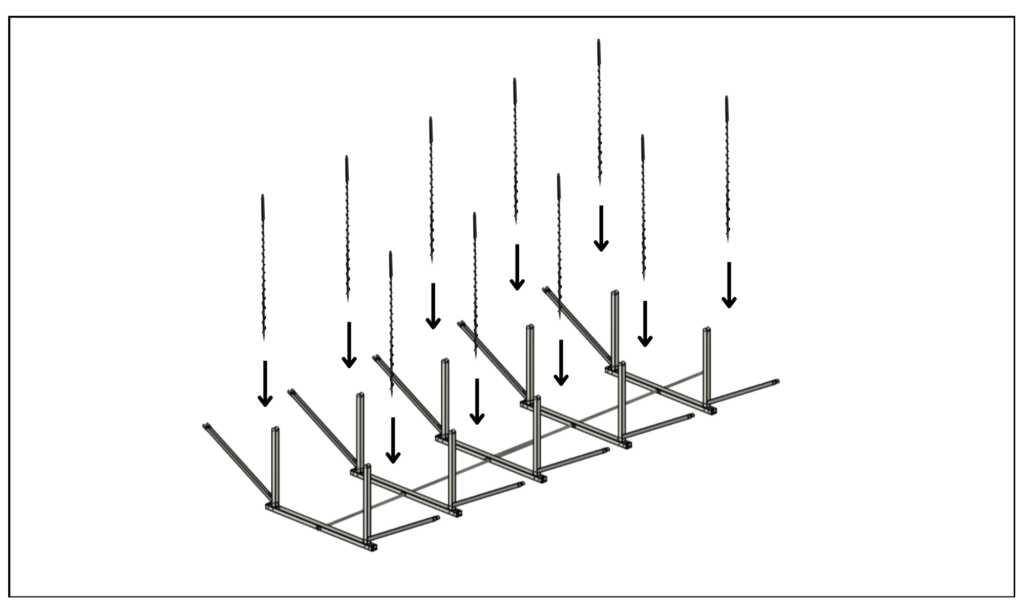

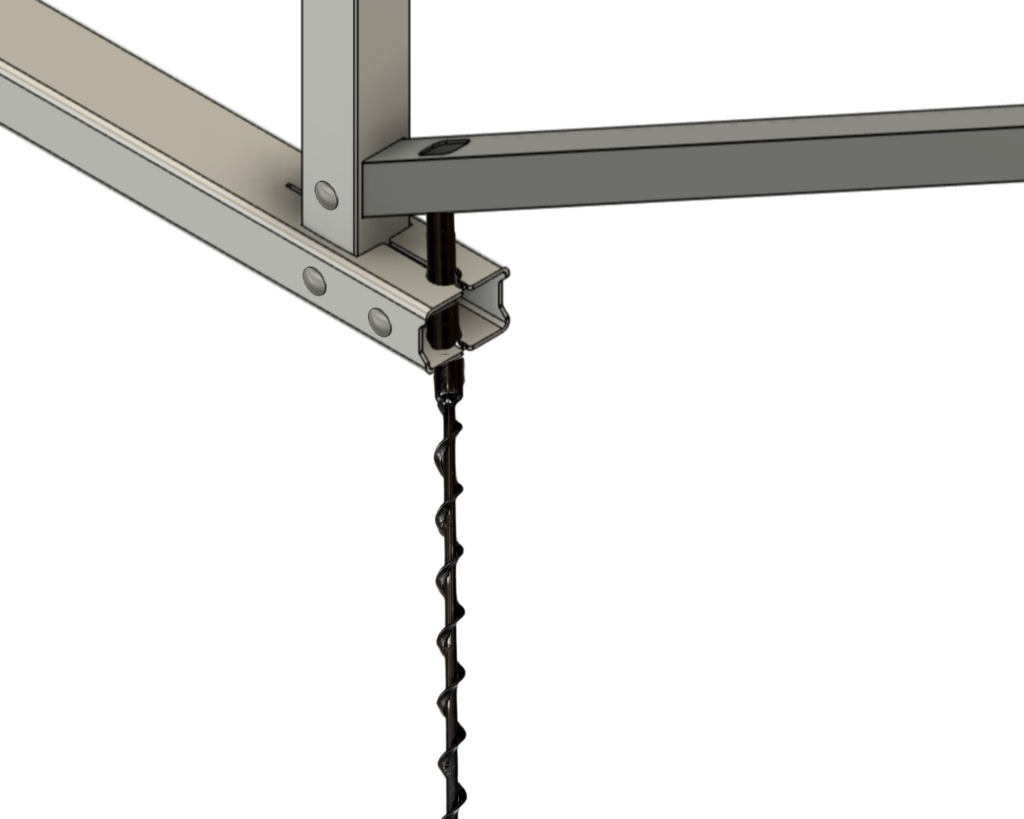

Nuestro kit IR EarthScrew™ incluye diez tornillos EarthScrew especialmente diseñados para instalar hasta cinco marcos. Este kit permite una instalación y nivelación rápidas y sencillas en casi cualquier terreno, con una resistencia excepcional.
*El tornillo IR EarthScrew no se recomienda para terrenos limosos/arena o rocosos, solo para suelos densos y compactados.
*Cada tornillo IR EarthScrew debe probarse en el suelo del lugar de instalación para garantizar que pueda soportar una fuerza de elevación mínima de 1000 libras.
Kit IR SlabBallast™

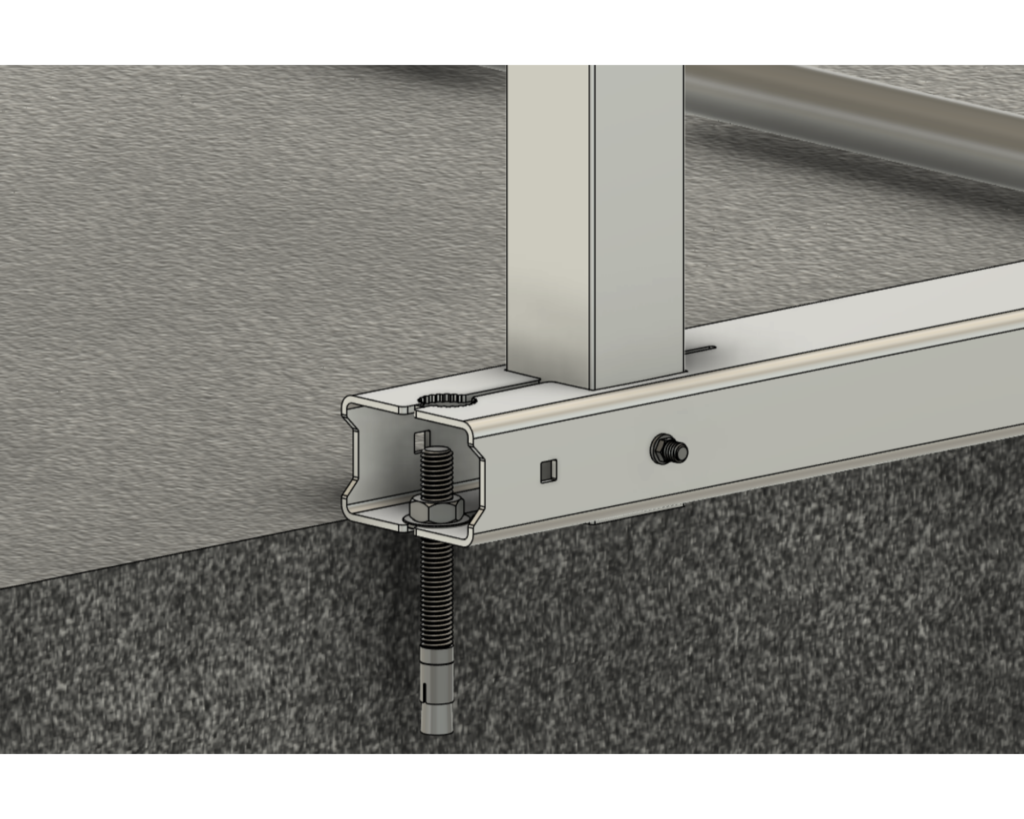

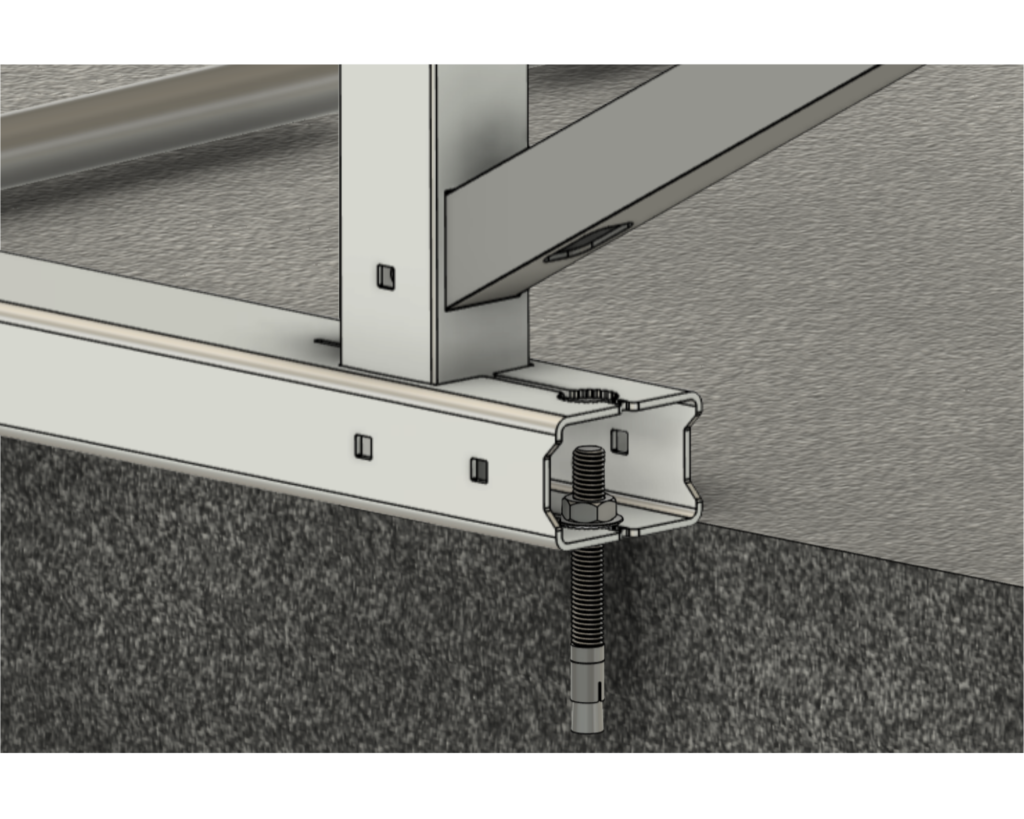

Nuestro kit de montaje IR SlabBallast™ incluye 22 pernos de anclaje para concreto y 44 arandelas para una fijación lo más resistente posible, y permite la fácil instalación de hasta 10 módulos solares. Los marcos se pueden atornillar directamente a cimientos de concreto prefabricados o a la mayoría de las superficies de concreto existentes, como patios y entradas de vehículos (se requiere ingeniería específica del sitio).

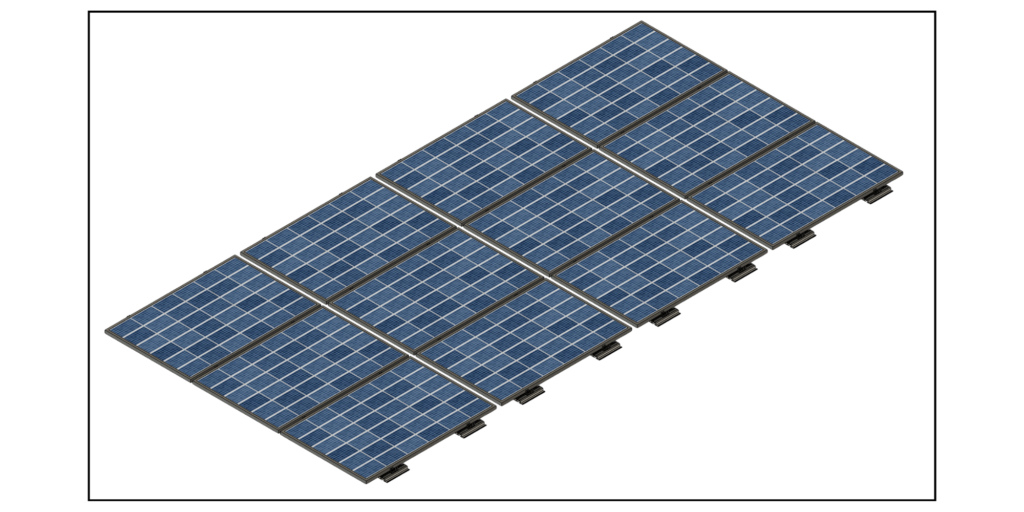

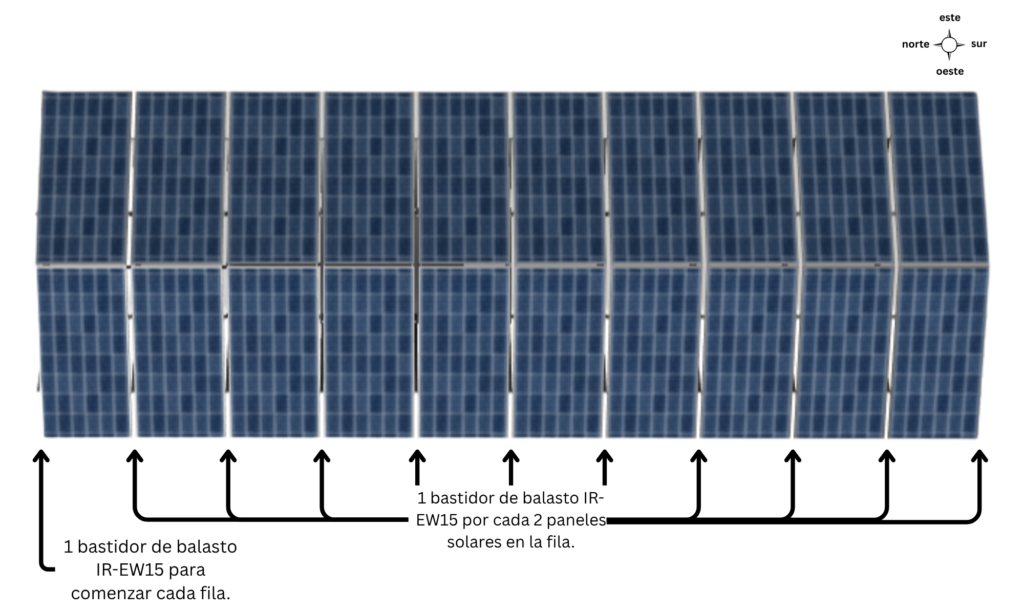

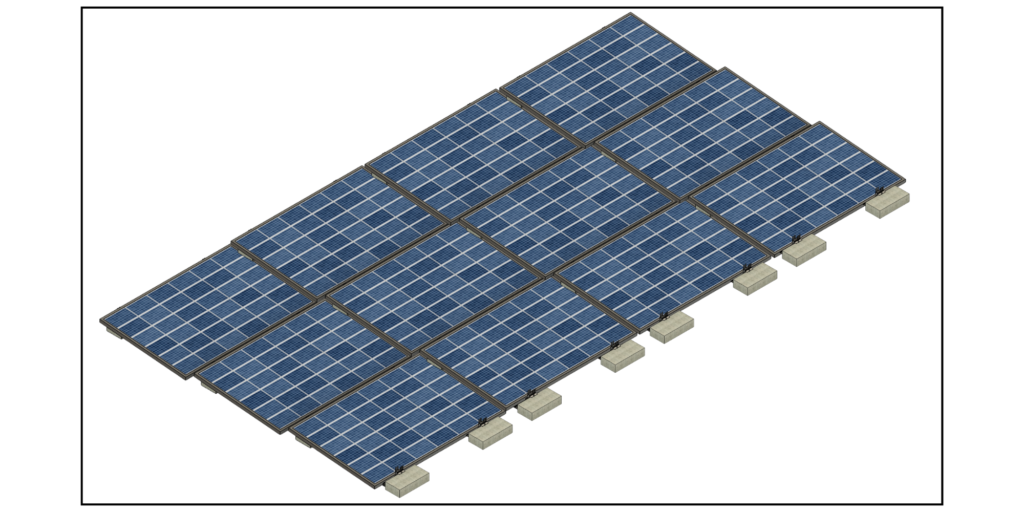

Ejemplo de diseño
Qué fácil es instalarlo

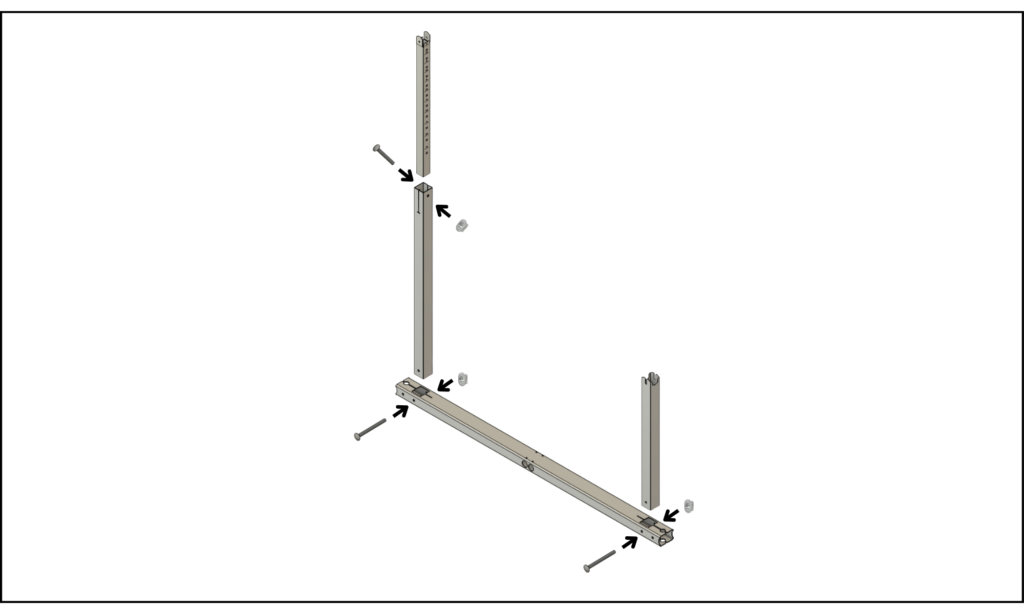

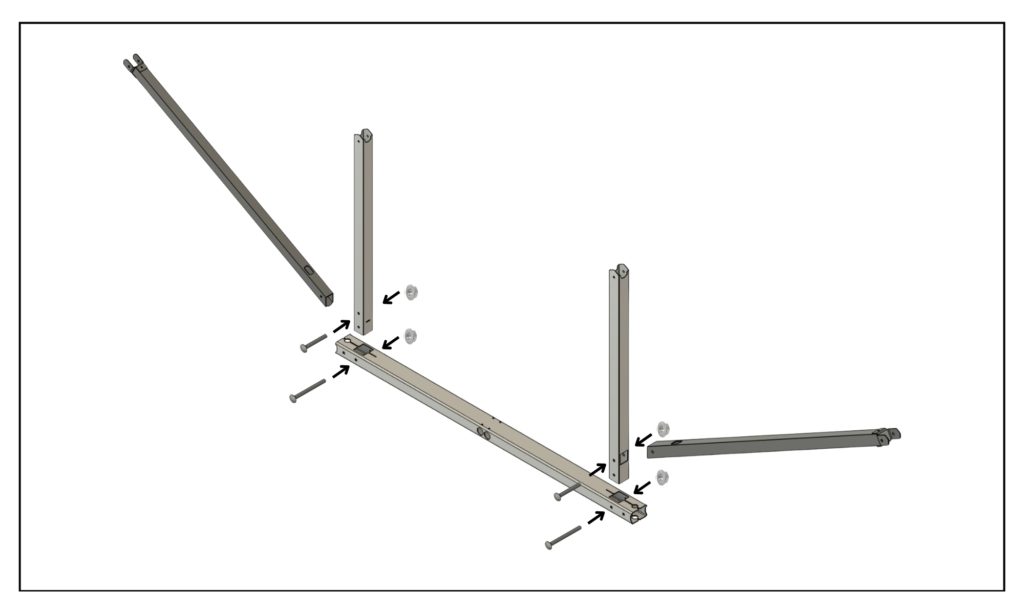

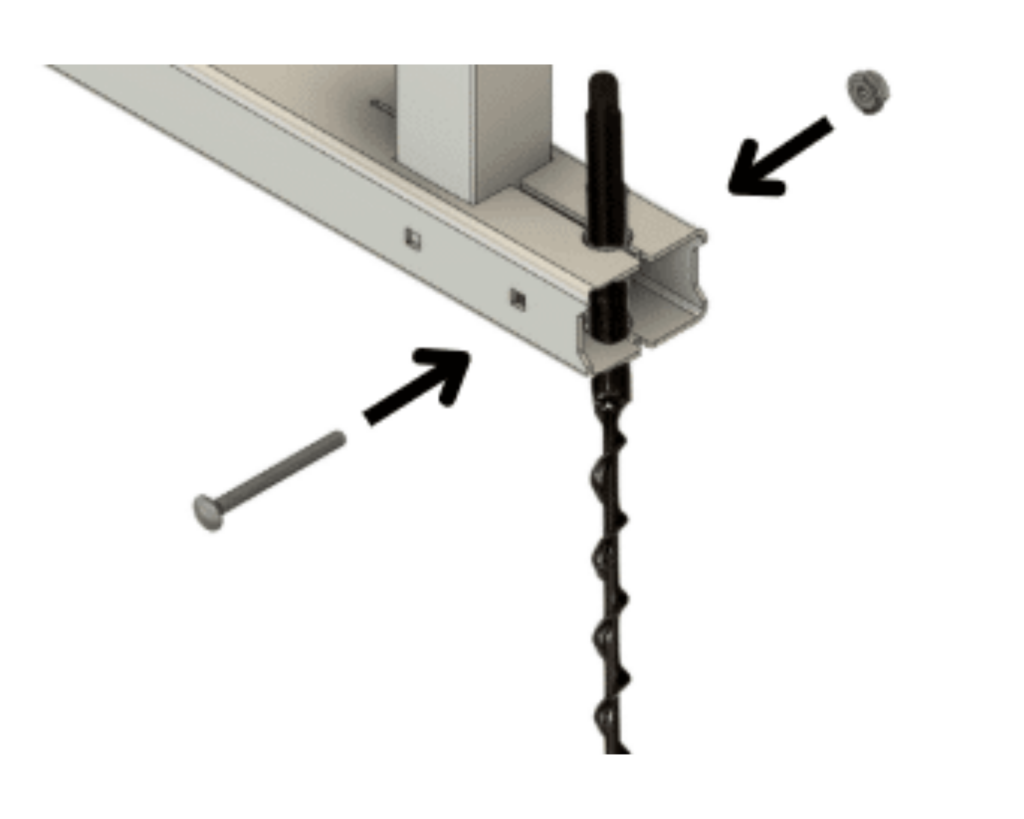

1. Ensamble los marcos

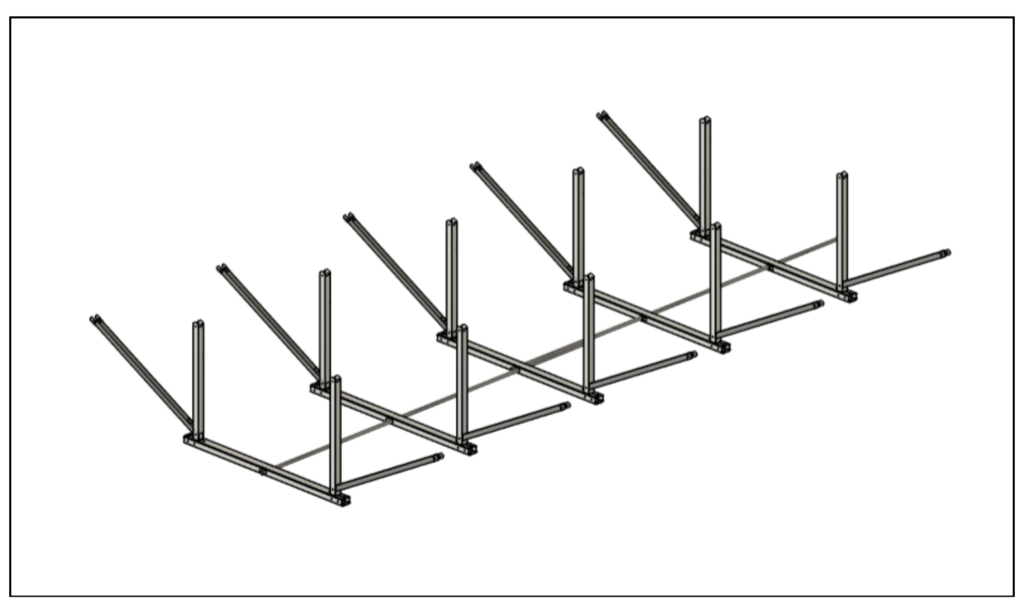

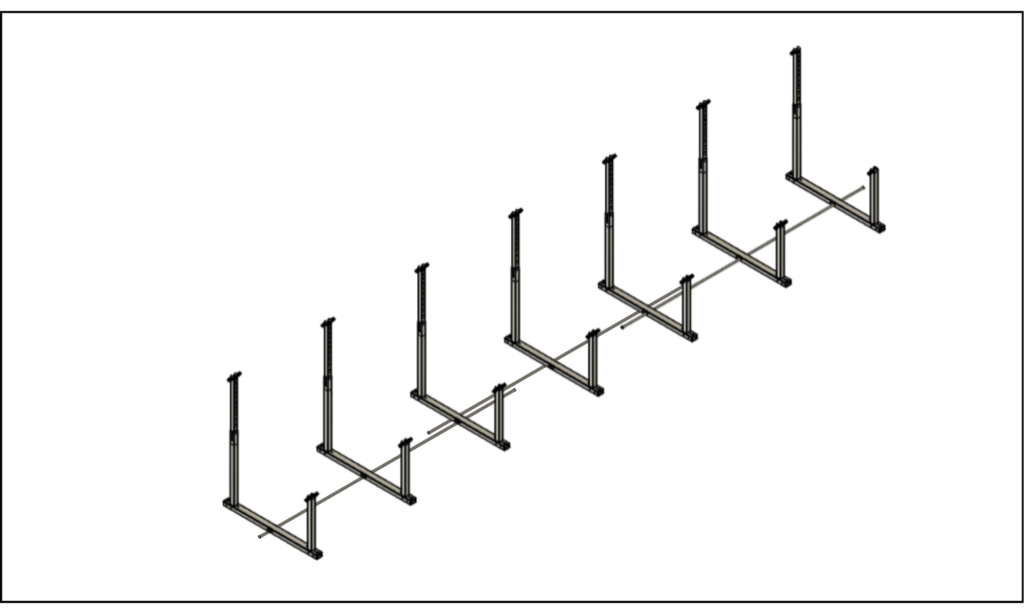

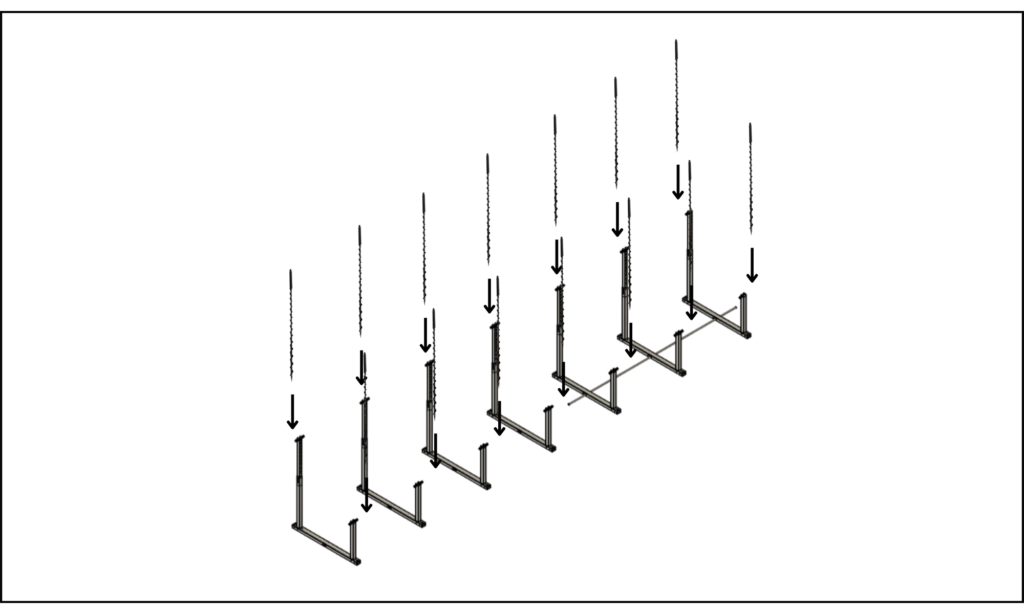

2. Separe los marcos

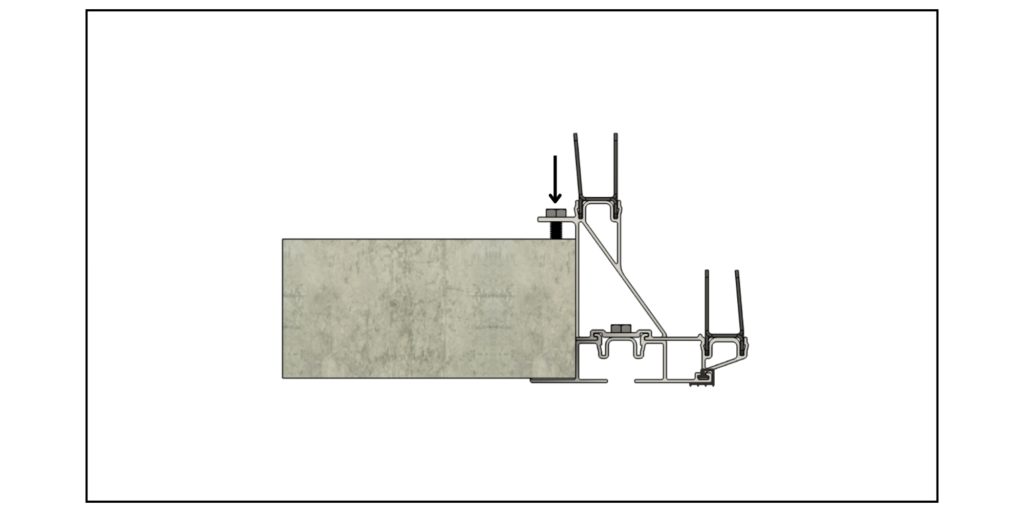

3. Monte los marcos con el kit de montaje elegido

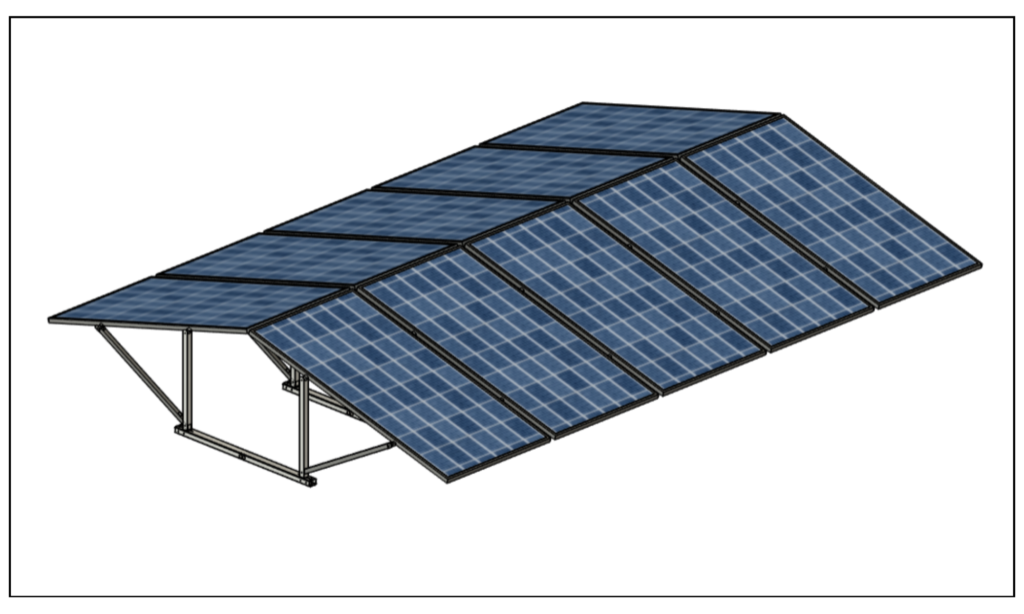

4. Montar los paneles solares

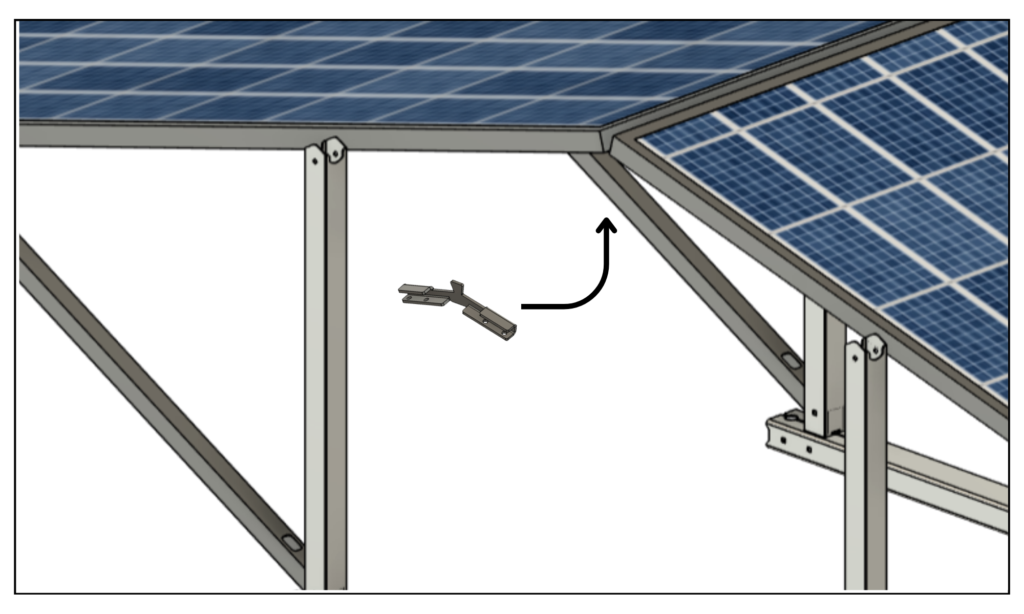

5. Instale los soportes de acoplamiento de la cumbrera

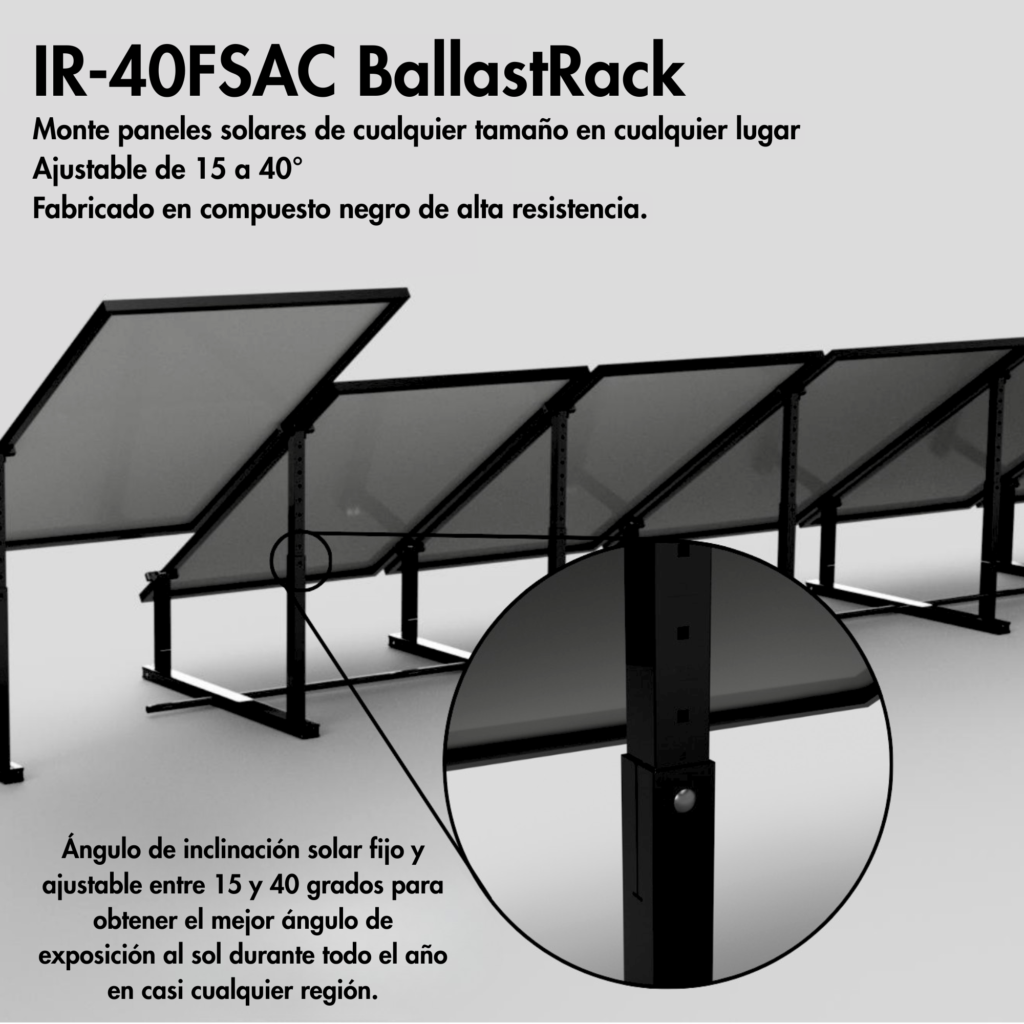

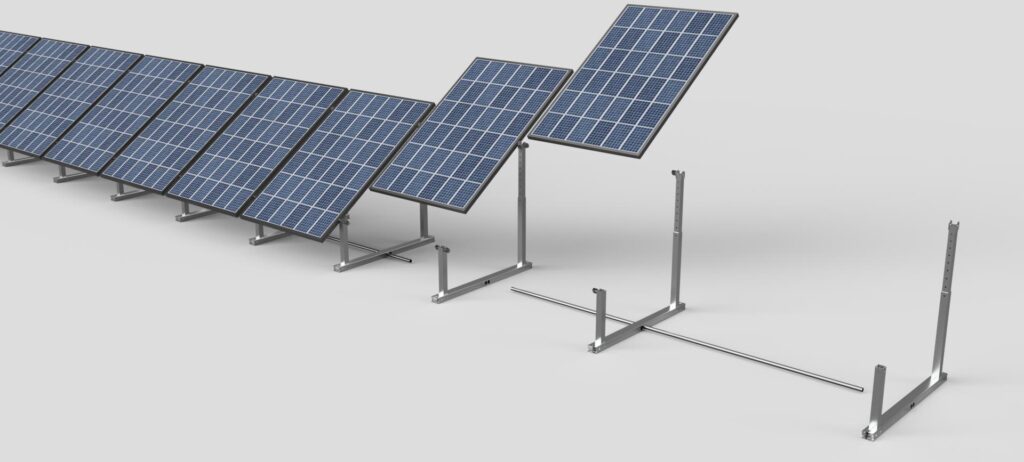

BallastRack IR-40FSAA
Sistema de montaje en suelo fijo y ajustable con lastre para paneles solares

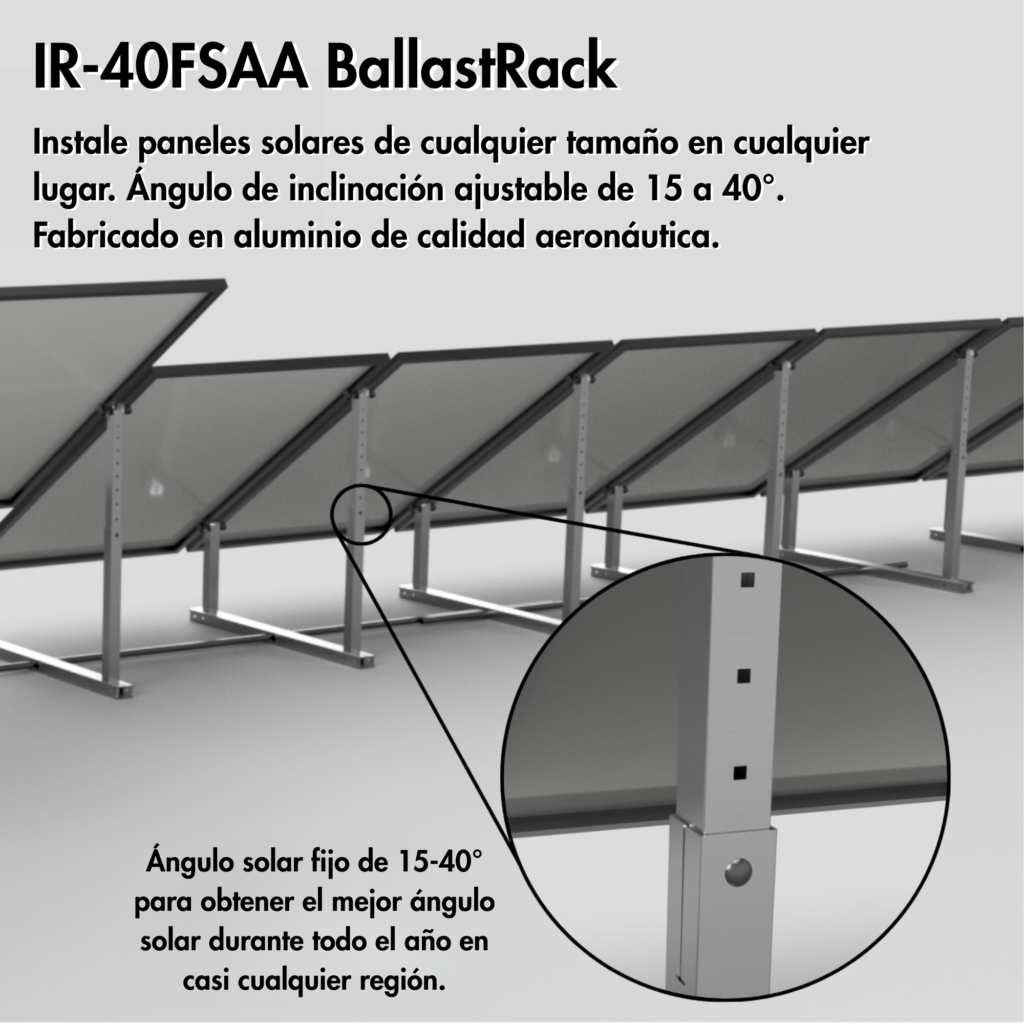

- Ángulo solar fijo y ajustable de 15 a 40°
- Capaz de alojar módulos de cualquier tamaño en bastidores
- Montaje en 2 minutos por bastidor
- No se requieren cimientos de hormigón, hincado de postes ni barrenas para tierra
- Disponemos de múltiples opciones de montaje sin necesidad de cimientos de hormigón ni barrenas
- Tiempos de instalación increíblemente rápidos sin sistemas de rieles
- Coste por vatio extremadamente bajo
¿Qué hace del sistema de básculas IR-EW15 BallastRack el mejor sistema para básculas industriales?

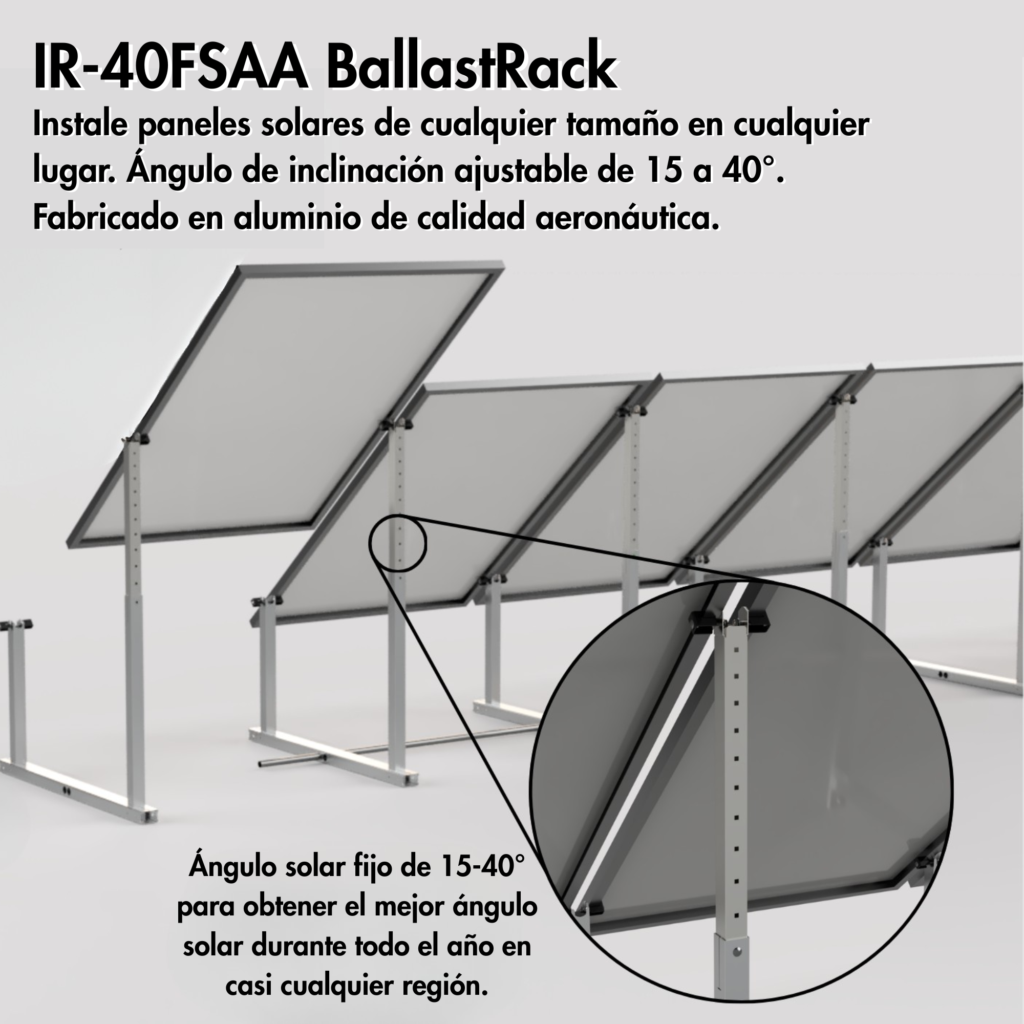

El IR-40FSAA está fabricado con aluminio de calidad aeronáutica y ofrece un ángulo personalizado para una óptima exposición solar durante todo el año. Este sistema está diseñado para soportar módulos solares de cualquier tamaño; incluso los paneles solares jumbo de 800 vatios no representan ningún problema para el IR-40FSAA. Con múltiples opciones de montaje innovadoras, incluso la arena blanda o los terrenos rocosos más exigentes no suponen ningún inconveniente para una instalación ultrarrápida. Cada estructura del IR-40FSAA se ensambla en menos de 2 minutos y, gracias a su increíble capacidad para soportar módulos de cualquier tamaño, este sistema es, sin duda, el sistema de montaje en tierra ajustable más rentable del mercado actual.
A diferencia de otros sistemas de montaje en tierra, el IR-40FSAA no requiere cimientos de hormigón, postes clavados ni amontonar tierra manualmente en pequeños contenedores. Su ángulo ajustable de 15 a 40° permite una producción de energía óptima durante todo el año en la mayoría de las regiones del mundo, y gracias a su sistema de ajuste de altura del módulo solar, ofrece una gran distancia al suelo.
Incluido con cada kit
Componentes del marco

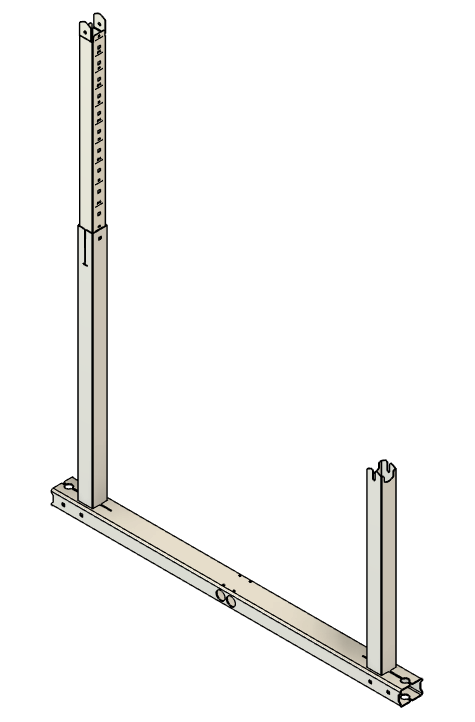

- (1) Tubo base IR-40FSAA
- (1) Pata ajustable IR-40FSAA
- (1) IR-40FSAA Pierna corta
Componentes del kit de hardware
- (4) Soportes de fijación de brida para módulo solar IR-F2
- (4) Pernos de carrocería M8-1.25 x 90 mm
- (4) Tuercas dentadas M8-1.25mm
- (4) Tornillos autorroscantes M8-1.25 x 16 mm
Soporte de unión con abrazadera de brida IR-F2
No se requieren abrazaderas intermedias, abrazaderas de extremo ni puentes de conexión, ya que el IR-F2 realiza las tres funciones sin necesidad de rieles.
Opciones de kit de montaje
Kit IR EarthBallast™
Nuestro kit IR EarthBallast™ incluye rollos precortados de geotextil resistente, diseñado para muros de contención, y un epoxi de fraguado rápido y alta resistencia para fijar el geotextil a los marcos. Esto crea una gran superficie para contener el montículo de tierra.
Kit IR EarthScrew™
Nuestro kit IR EarthScrew™ incluye diez tornillos EarthScrew especialmente diseñados para instalar hasta cinco marcos. Este kit permite una instalación y nivelación rápidas y sencillas en casi cualquier terreno, con una resistencia excepcional.
*El tornillo IR EarthScrew no se recomienda para terrenos limosos/arena o rocosos, solo para suelos densos y compactados.
*Cada tornillo IR EarthScrew debe probarse en el suelo del lugar de instalación para garantizar que pueda soportar una fuerza de elevación mínima de 1000 libras.
Kit IR SlabBallast™
Nuestro kit de montaje IR SlabBallast™ incluye 22 pernos de anclaje para concreto y 44 arandelas para una fijación lo más resistente posible, y permite la fácil instalación de hasta 10 módulos solares. Los marcos se pueden atornillar directamente a cimientos de concreto prefabricados o a la mayoría de las superficies de concreto existentes, como patios y entradas de vehículos (se requiere ingeniería específica del sitio).
Qué fácil es instalarlo
1. Ensamble los marcos
2. Separe los marcos
3. Monte los marcos con el kit de montaje elegido.
4. Ajuste el ángulo del sol entre 15 y 40°

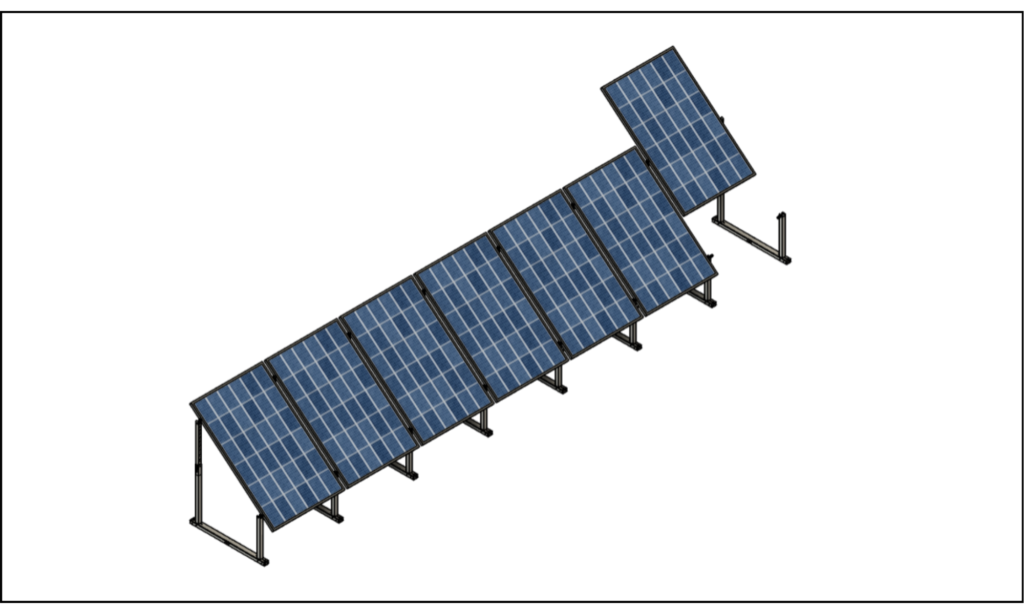

5. Instalar los paneles solares
