Sistemas de soporte para paneles solares a escala de servicios públicos
IntegraRack ofrece sistemas avanzados de montaje en tejado y en suelo diseñados para proyectos comerciales a gran escala, con costes desde tan solo $0,10 USD por vatio y tiempos de instalación hasta seis veces más rápidos que los sistemas de montaje y estructuras convencionales. Nuestras líneas de productos BallastRack y MultiBallast incluyen una variedad de modelos con diferentes configuraciones, ángulos de inclinación, opciones de ajuste y posibilidades de montaje, permitiendo que nuestros productos se adapten a los requisitos de cualquier proyecto. Fabricados con aluminio de grado aeronáutico y tornillería de acero inoxidable, los sistemas de montaje para paneles solares de IntegraRack están diseñados para soportar los entornos más adversos; ofrecen una resistencia extrema a la corrosión y están certificados para resistir vientos con fuerza de huracán de hasta 180 mph (aprox. 290 km/h). Todos los productos IntegraRack cuentan con una garantía de 25 años y se someten a pruebas rigurosas por parte de DiversiTech, así como a nuevos ensayos exhaustivos realizados por Phoenix National Laboratories, que incluyen pruebas de esfuerzo de materiales y simulaciones de carga por viento y nieve. Asimismo, Phoenix National Laboratories, en colaboración con ingenieros aeronáuticos de la Universidad de Washington, supervisó los ensayos en túnel de viento para evaluar las fuerzas de succión y arrastre, así como la resistencia estructural de los bastidores. Phoenix National Laboratories cuenta con acreditación internacional conforme a la norma ISO/IEC 17025:2017, otorgada por Perry Johnson Laboratory Accreditation (PJLA).

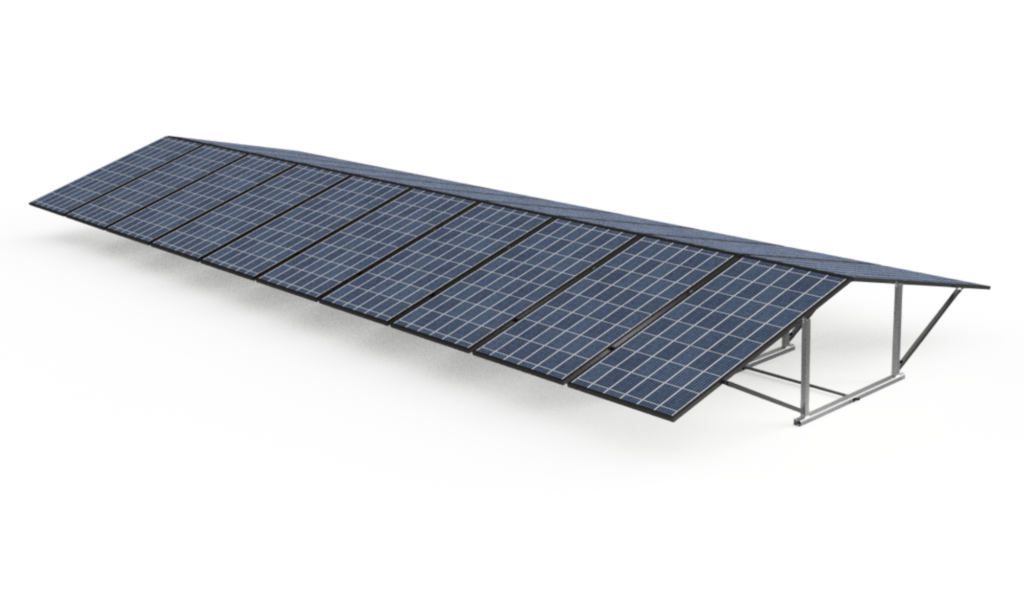

IR-EW15 BallastRack™ sistema de soporte de paneles solares doble con orientación este-oeste
- Diseñado para resistir vientos con fuerza de huracán de hasta 180 mph (aprox. 290 km/h)
- Horas de producción de energía extendidas a lo largo del día
- Capacidad para montar 2 paneles solares comerciales de gran tamaño por cada estructura de soporte
- Resistencia extrema a la corrosión (apto para zonas costeras) con tornillería de acero inoxidable
- Múltiples opciones de montaje disponibles
- No requiere cimientos de hormigón, barrenas de tierra ni hincado de postes
- Instalación de paneles solares increíblemente rápida y sin rieles
- Sistema de montaje de paneles solares con el menor costo por vatio del mercado
- Producción de energía entre un 20 % y un 40 % superior en días nublados en comparación con sistemas de gran inclinación orientados al sur
El nuevo sistema de montaje de paneles solares dobles IntegraRack IR-EW15 BallastRack se basa en las características de diseño intuitivas y probadas de nuestro sistema tradicional BallastRack (de un panel por estructura), pero ahora permite instalar el doble de paneles solares por cada estructura de soporte. El IR-EW15 representa una tecnología revolucionaria que marca un antes y un después en el sector. Su diseño sumamente sencillo convierte a este nuevo sistema en la solución de montaje de paneles solares a escala de servicios públicos (utility-scale) más rápida, fácil y rentable del mercado actual.
Gracias a la configuración de orientación Este-Oeste del IR-EW15 BallastRack, es posible instalar muchos más paneles solares por kilómetro cuadrado, ya que no se requiere dejar espacio entre filas para evitar sombras. Esta disposición también permite una producción de energía más prolongada a lo largo del día, captando más energía por la mañana y por la tarde en comparación con los sistemas orientados al Sur. Además, un sistema Este-Oeste puede generar más energía durante los días nublados, cuando la luz solar es más difusa.
El diseño innovador del IR-EW15 permite instalar los paneles solares hasta 6 veces más rápido, requiriendo mucha menos maquinaria pesada y menos mano de obra intensiva. Asimismo, no precisa cimientos de hormigón ni perforadoras de tierra, ya que el sistema puede lastrarse fácilmente o instalarse mediante uno de nuestros kits de montaje diseñados específicamente para ello. Fabricado con aluminio de grado aeronáutico, este sistema ha sido rigurosamente diseñado y probado para soportar las condiciones ambientales más adversas. Todos nuestros productos cuentan con una garantía de 25 años.
Este producto cumple con los requisitos mecánicos y de conexión a tierra (bonding) de la norma UL 2703
Cuenta con múltiples patentes en trámite, tanto en Estados Unidos como a nivel internacional
IR MultiBallast Serie DB sistema modular de soporte para paneles solares en azoteas
- Múltiples configuraciones que ofrecen ángulos de inclinación de 0° a 5°
- Probado en túnel de viento aeronáutico a 165 mph con un factor de seguridad de 3:1
- Instalación extremadamente rápida y económica, sin perforaciones en el tejado
- Compatible con casi todos los tipos de tejado y sin necesidad de rieles
- Capaz de montar paneles solares de cualquier tamaño en orientación vertical u horizontal
- Producción de energía entre un 20 % y un 40 % superior en días nublados frente a sistemas orientados al sur con mayor inclinación
El sistema de montaje de paneles solares IR MultiBallast DB Series es una alternativa de bajo perfil a nuestro sistema estándar MultiBallast; ofrece muchas de las mismas ventajas destacadas, pero con mayor versatilidad para instalaciones en tejados y a un costo menor. Este sistema modular permite instalar paneles solares de cualquier tamaño en casi cualquier tipo de cubierta, ya sea utilizando adhesivo de poliuretano SikaFlex 1A (se vende por separado) o mediante lastre con bloques de hormigón estándar (en configuraciones seleccionadas). Compuesto por solo 4 elementos principales, el sistema MultiBallast DB Series admite múltiples configuraciones: plana (0°), inclinación Norte/Sur de 5° o incluso orientación Este/Oeste de 5° en forma de “W”. Nuestro deflector de viento integrado (con patente en trámite) bloquea la fuerza de succión ascendente y genera una fuerza descendente; se puede utilizar una unidad por cada panel solar (solo en configuración Norte/Sur de 5°).
El sistema MultiBallast DB Series se comercializa en kits individuales por panel solar; cada kit incluye dos soportes y toda la tornillería necesaria. Se requiere un kit por cada panel solar instalado, más un kit adicional para iniciar cada fila.
Los soportes de fijación a la cubierta quedan excluidos de la trayectoria de continuidad eléctrica según la norma UL 2703. Para cumplir plenamente con los requisitos de continuidad eléctrica de la norma UL 2703 en nuestros sistemas de montaje sin rieles, basta con utilizar los puentes de conexión DynoBond.
Este producto cumple con los requisitos de la norma UL 2703 relativos a aspectos mecánicos y de continuidad eléctrica
Varias patentes en trámite en EE. UU. y a nivel internacional

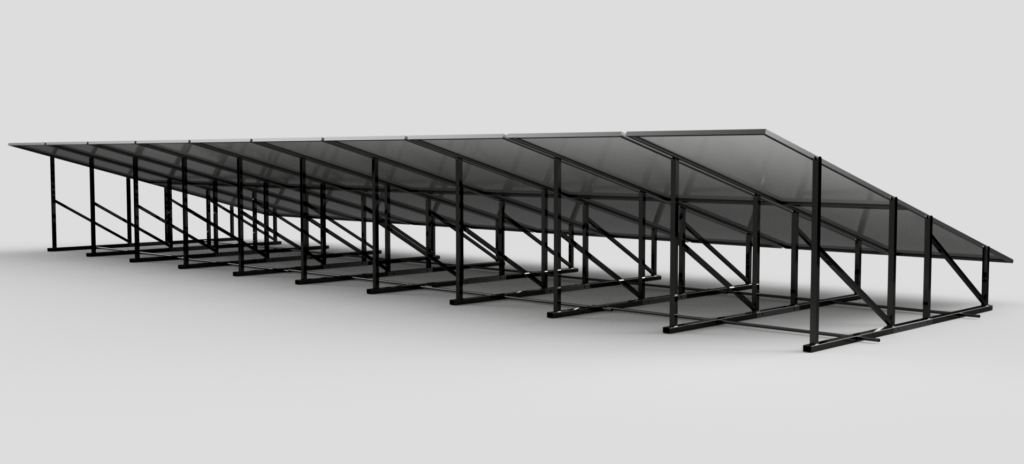

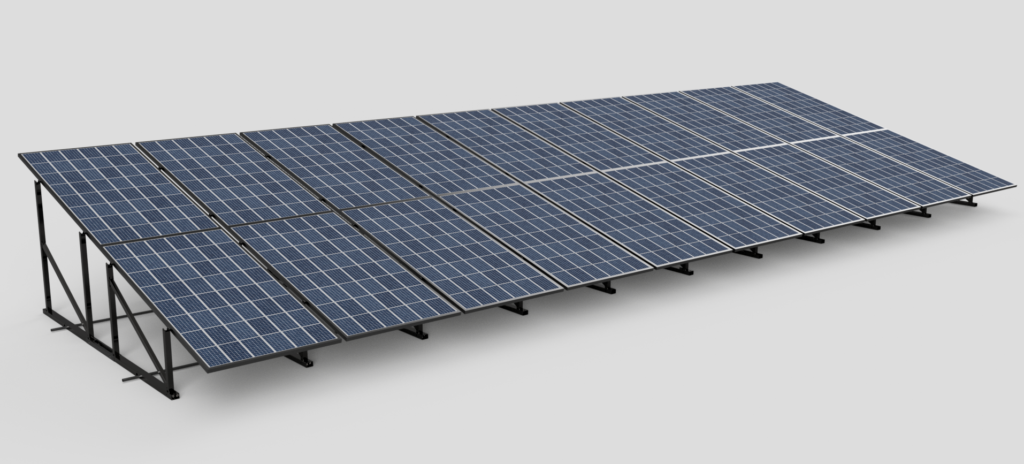

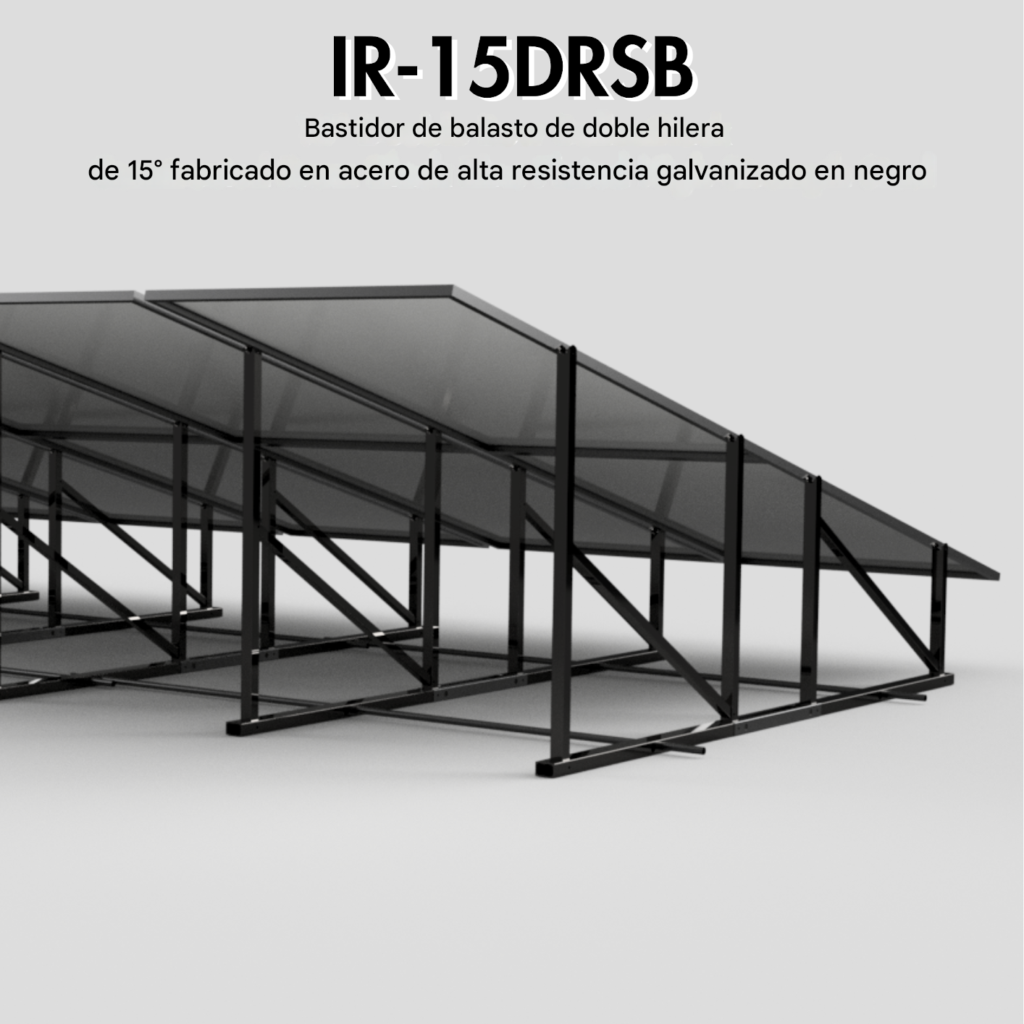

IR-15DRSB BallastRack™ sistema de estanterías para módulos solares dobles
- Ángulo solar fijo de 15°
- Diseñado para soportar paneles solares comerciales de 450 a 800 W (longitud mínima de 172 cm)
- Configuración vertical doble
- 18 cm más alto que los modelos fijos de balasto
- Montaje en 5 minutos por panel solares
- Desde tan solo $0.10 (USD) por vatio
- No requiere zapatas de hormigón, postes ni barrenas
- Múltiples opciones de montaje
- Construcción de acero tubular de alta resistencia
- Acabado galvanizado de zinc negro superresistente a la corrosión
IR-25DRSB BallastRack™ sistema de estanterías para módulos solares dobles
- Ángulo solar fijo de 15°
- Diseñado para soportar paneles solares comerciales de 450 a 800 W (longitud mínima de 172 cm)
- Configuración vertical doble
- 18 cm más alto que los modelos fijos de balasto
- Montaje en 5 minutos por panel solares
- Desde tan solo $0.10 (USD) por vatio
- No requiere zapatas de hormigón, postes ni barrenas
- Múltiples opciones de montaje
- Construcción de acero tubular de alta resistencia
- Acabado galvanizado de zinc negro superresistente a la corrosión
