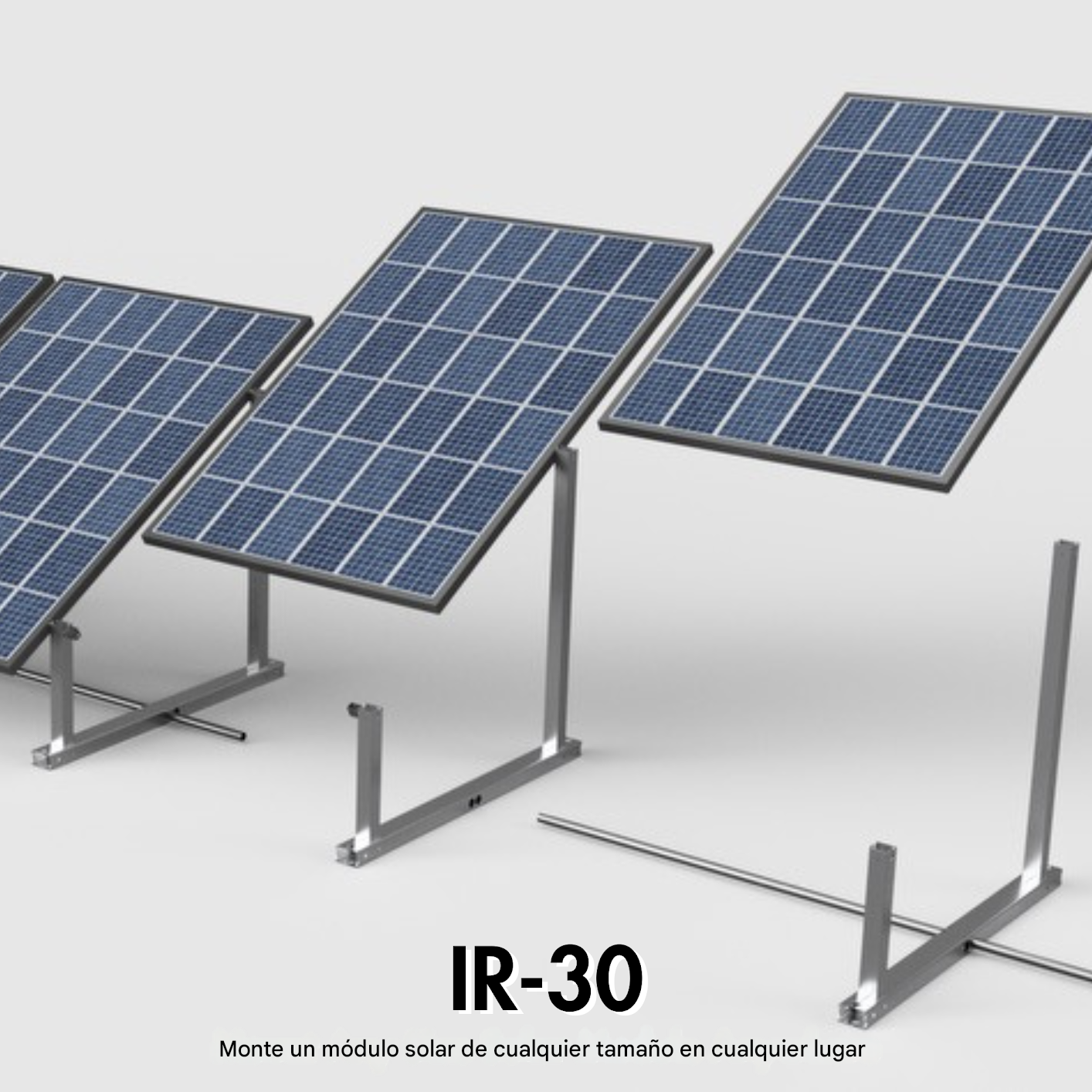

IntegraRack® IR-30 BallastRack™ sistema de montaje de módulos solares
- Ángulo solar fijo de 30°
- Capaz de instalar módulos de cualquier tamaño
- Montaje en 2 minutos por estructura
- Mínimo costo por vatio
- No requiere zapatas de concreto, postes ni barrenas
- Múltiples opciones de montaje
- Ingeniería de alta resistencia
- Aluminio de grado aeronáutico
El IR-30 es uno de los sistemas de montaje en suelo para módulos solares más universales jamás desarrollados, y fue diseñado específicamente para alojar módulos solares de cualquier tamaño; incluso los paneles solares jumbo de 800 vatios no son rival para el sistema de montaje IR-30. Con 4 innovadoras opciones de montaje disponibles, incluso la arena blanda o los terrenos muy rocosos no son un problema para tiempos de instalación ultrarrápidos. Cada marco IR-30 se ensambla en menos de 2 minutos, y con su increíble capacidad para alojar módulos de cualquier tamaño, este sistema es, por mucho, el sistema de montaje en suelo más rentable del mercado actual. A diferencia de otros sistemas de montaje en suelo, el IR-30 no requiere zapatas de hormigón, postes ni palear tierra manualmente en pequeños contenedores. El sistema de montaje en suelo para módulos solares IR-30 está fabricado con aluminio 6061 T6 de grado aeronáutico y acero inoxidable, por lo que es mucho más resistente, ligero y compacto para su envío que cualquier otro sistema de montaje en suelo del mercado. El diseño fijo de 30° ofrece una producción energética óptima durante todo el año en la mayor parte de Estados Unidos. Además, gracias a su módulo solar de altura ajustable y fácil de deslizar, ofrece una gran distancia al suelo y un ángulo ideal para una rápida evacuación de la nieve.
Este producto cumple con los requisitos mecánicos y de conexión de la norma UL 2703.
Características
Montaje e instalación ultrarrápidos

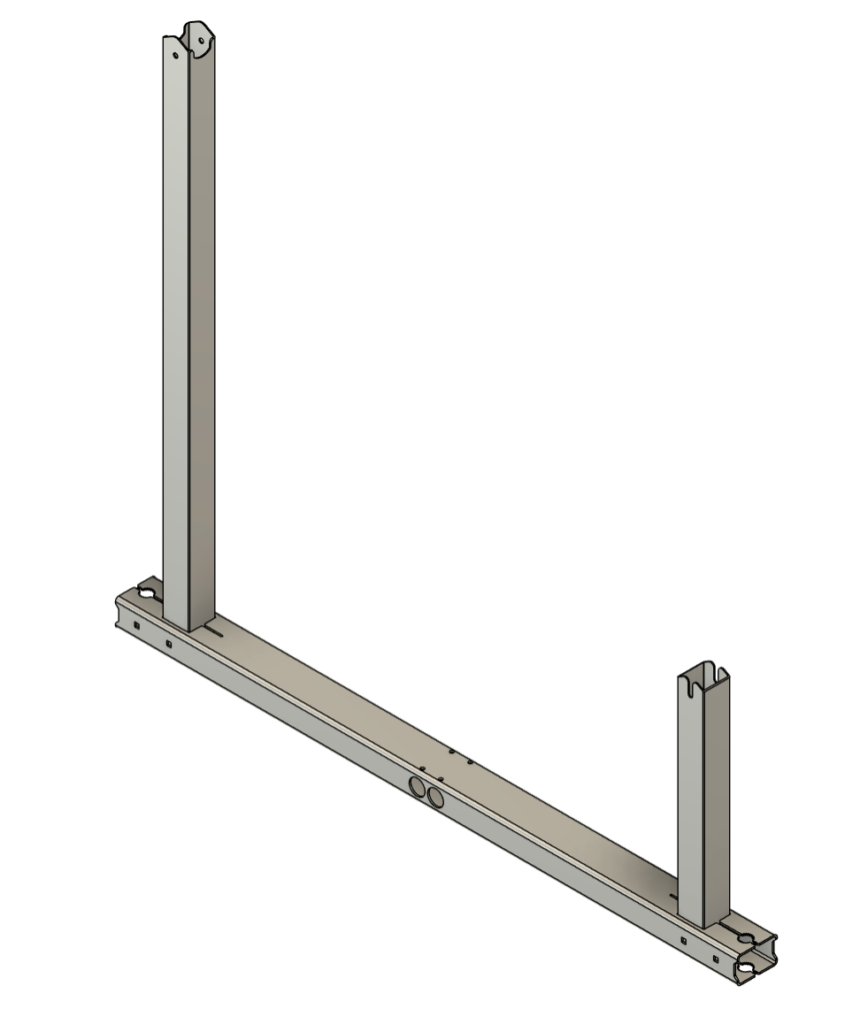

Con su diseño simple de marco de bastidor de aluminio tubular en forma de “U”, cada sección del marco estructural IR-30 se puede ensamblar en menos de 2 minutos, y el tiempo total de instalación de principio a fin se puede completar en menos de 10 minutos por sección del módulo desde el ensamblaje del marco, hasta el montaje o lastrado, hasta la instalación del módulo y el ajuste final de la altura de la diapositiva. Esto hace que el IR-30 sea 6 veces más rápido que los sistemas de montaje en suelo solares tradicionales.
Montaje universal
El IR-30 es la solución de soporte para paneles solares tecnológicamente más avanzada de la industria. Su diseño de bastidor, extremadamente universal, permite el montaje de cuatro maneras diferentes con módulos solares de cualquier tamaño. Las condiciones de suelo extremadamente rocosas o difíciles no son un problema para el IR-30, ya que puede montarse utilizando los sistemas IR EarthBallast™ y IR AnchorSpike™, o simplemente anclando el bastidor base directamente a una losa de lastre de hormigón, un patio, un contenedor de carga o una viga de acero en el tejado. El IR-30 incluso puede lastrarse con topes de hormigón o tanques de agua planos para soluciones de montaje permanentes o temporales. Este sistema también permite ajustar la altura de los módulos solares, ya que pueden deslizarse hacia arriba y hacia abajo a lo largo de las abrazaderas de brida.
El menor costo por vatio
El IR-30 es el sistema de montaje solar más rentable del mercado gracias a su rápida y sencilla instalación y a su capacidad para montar módulos solares de cualquier tamaño. Además, es mucho más versátil que otros sistemas de montaje en suelo de la competencia y que las opciones de montaje en suelo lastrado, ya que no requiere horas de excavación en una pequeña abertura, lo que lo convierte, con diferencia, en la opción con el menor coste de instalación por vatio del mercado actual. Su diseño multiusos permite que el mismo bastidor del sistema de montaje IR-30, fácil de almacenar y económico de transportar, de 4,5 kg y 12,7 x 122,9 cm (5″ x 5″ x 48″), se pueda utilizar en una amplia gama de soluciones de montaje solar.
Sin límite de tamaño del módulo solar
Diseñado y probado de alta resistencia para un rendimiento líder en su clase
El IR-30 ha sido diseñado exhaustivamente y probado en laboratorios al aire libre con condiciones reales de viento y nieve simuladas. Con su estructura tubular de aluminio 6061 T6 de grado aeronáutico y abrazaderas de acero inoxidable para módulos solares, es capaz de soportar vientos de hasta 240 km/h y nieve de hasta 37 kg/m² (Consulte la ficha técnica en línea para obtener especificaciones más detalladas). El ángulo fijo de 30 grados del IR-30 es casi el ángulo solar ideal para maximizar la producción anual de energía en casi todo Estados Unidos, además de ser un ángulo excelente para la protección contra la nieve.
¿CUÁNTOS CUADROS SE NECESITAN?
Solo se requiere un marco BallastRack por módulo solar, más uno para iniciar la fila
Ejemplo: 6 paneles en 1 fila requerirían 7 marcos BallastRack
Opciones de montaje

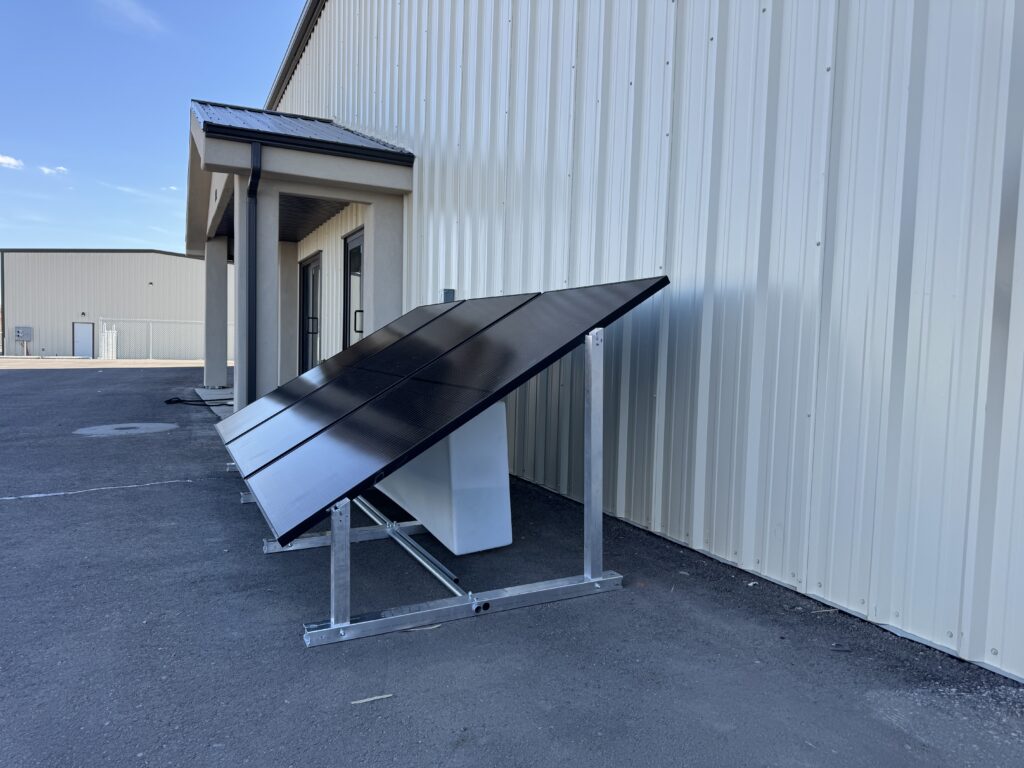

Montaje del lastre de base
Cada IR-30 se puede montar utilizando bolsas de arena, tanques de agua, bloques de hormigón o topes de bordillo de hormigón, pero los bloques de hormigón son los más rentables como material de balasto para el marco interno.

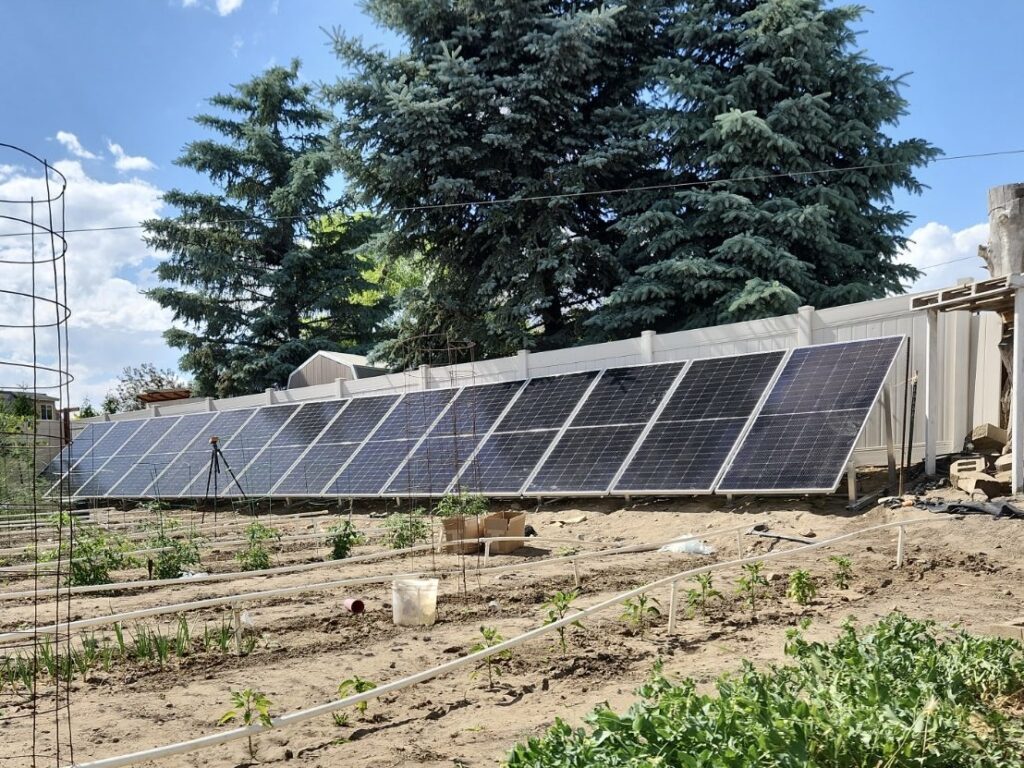

IR EarthBallast™ sistema de montaje
Nuestro kit IR EarthBallast™ proporciona materiales suficientes para instalar hasta 12 módulos solares con esta opción de montaje. Incluye un rollo de 90 cm x 152 cm de geotextil resistente, generalmente utilizado para rellenos de tierra y sistemas de contención de muros de roca, y un tubo de epoxi de alta resistencia de 5 minutos, del tamaño de una pistola de calafateo, con dos boquillas mezcladoras para adherir el material a la sección del tubo de base de cada marco. El geotextil se extiende sobre el epoxi húmedo y se extiende de marco a marco para formar una superficie compacta y amplia sobre la parte superior de los tubos de base del marco, donde se colocará el montículo de tierra. Cada sección del módulo solar requiere un montículo de tierra, piedra triturada o base de carretera de aproximadamente 38 cm de alto o 317 kg de balasto por sección. Se puede utilizar una minicargadora, un tractor o una pala para colocar el material de relleno. No se requieren estacas, pero se recomiendan.

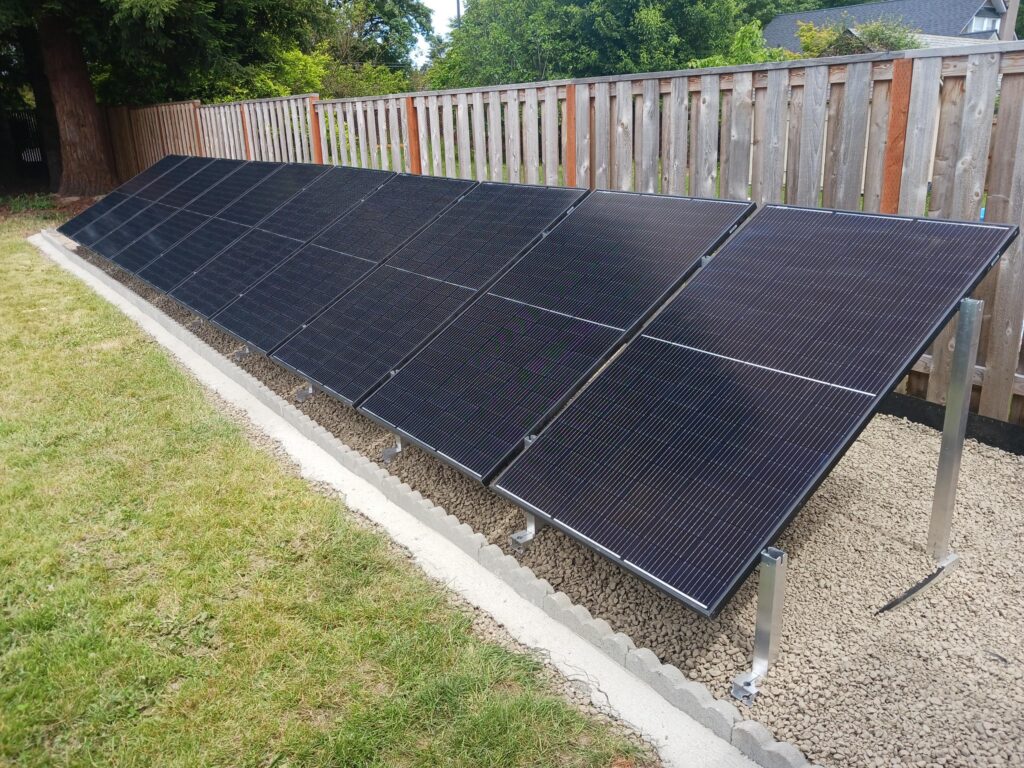

IR AnchorSpike™ sistema de montaje
Nuestro kit IR AnchorSpike™ proporciona materiales suficientes para instalar hasta 10 módulos solares con esta opción de montaje. Incluye nuestras puntas de aluminio con púas de 84 cm (33 pulgadas) especialmente diseñadas y una resina epoxi bicomponente superresistente. Las puntas IR AnchorSpike tienen una estructura hueca con púas abiertas que permiten que la resina epoxi penetre profundamente en el suelo y cree un anclaje sólido con una capacidad de carga de más de 454 kg (1000 libras) por punta. Una vez instalado, cada marco IR-30 está diseñado para sujetarse a dos puntas AnchorSpike al apretar los pernos de carruaje en los extremos, lo que permite una nivelación rápida y sencilla del sistema. El IR-AnchorSpike debe probarse en el suelo en el lugar de instalación para garantizar que resista un mínimo de 454 kg (1000 libras) de carga.
Herramientas recomendadas:
– Taladro percutor SDS
– Broca de carburo para martillo rotativo SDS-Max Speed-X de 19 mm (3/4 pulg.) x 76 cm (30 pulg.) para perforación de hormigón
Sistema de montaje de pernos de anclaje para losas/zapatas de hormigón
Nuestro kit de montaje con pernos de anclaje para hormigón IR proporciona materiales suficientes para instalar hasta 10 módulos solares con esta opción de montaje e incluye pernos de anclaje resistentes para hormigón y dos brocas para hormigón. Cada marco IR-30 se puede atornillar directamente a losas o zapatas de hormigón prefabricado o a la mayoría de las superficies de hormigón existentes, como un patio (se requiere ingeniería específica del lugar), para lograr la máxima resistencia al viento.
IR-30 BallastRack™ sistema de estanterías para módulos solares
Número de pieza: IR-30RF1030
UPC: 85582600030
Material: Aluminio de grado aeronáutico
Acabado: Fresado
Marco universal de montaje en tierra de 30°, diseñado para alojar módulos solares de cualquier tamaño y prácticamente en cualquier lugar gracias a las cuatro opciones de montaje disponibles. El sistema IR-30 utiliza nuestras propias abrazaderas de unión para módulos solares IR-F2.
Componentes incluidos:
(1) Tubo base IR-30
(1) Pata larga IR-30
(1) Pata corta IR-30
(4) Soportes de unión para abrazaderas de brida para módulos solares IR-F2
(4) Pernos de carruaje M8-1,25 x 90 mm
(4) Tuercas dentadas M8-1,25 mm
(4) Pernos de corte de rosca M8-1,25 x 16 mm
*Múltiples patentes pendientes
