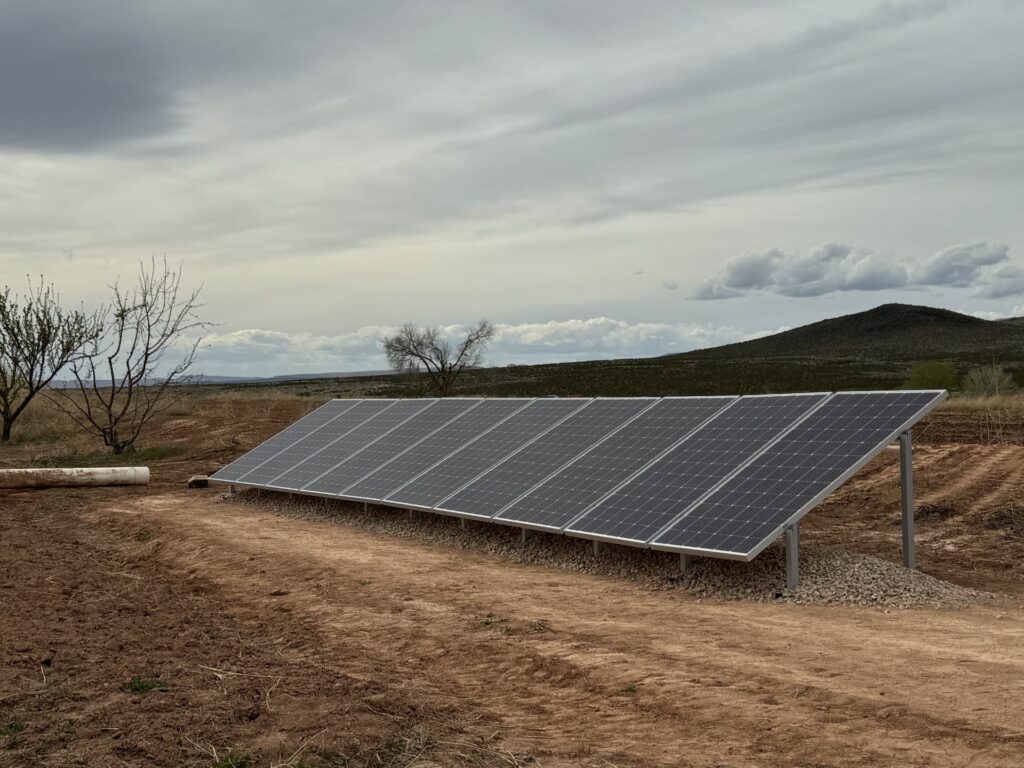

IntegraRack® IR-45ASA / ASAB BallastRack™ sistema de estanterías para módulos solares ajustable según la temporada
- Ángulo solar ajustable de 15 a 45° según la estación
- Capacidad para instalar paneles muy grandes
- Altura adicional al suelo de 20 cm
- Montaje en 2 minutos por marco
- Mínimo costo por vatio
- No requiere zapatas de concreto, postes ni barrenas
- Múltiples opciones de montaje
- Disponible en aluminio de grado aeronáutico o acero galvanizado negro de alta resistencia
El IR-45ASA/IR-45ASAB está disponible en aluminio de grado aeronáutico o acero galvanizado negro de alta resistencia y ofrece las mismas excelentes características de nuestros otros sistemas BallastRack, con la posibilidad de ajustarse al ángulo exacto necesario para obtener el máximo rendimiento en su región. Este sistema está diseñado para alojar módulos solares de gran tamaño; incluso los paneles solares de 550 W no son rival para el sistema de montaje IR-45ASA. Con cuatro innovadoras opciones de montaje disponibles, incluso la arena blanda o los terrenos muy rocosos no suponen ningún problema para una instalación ultrarrápida. Cada estructura IR-45ASA se ensambla en menos de 2 minutos, y gracias a su increíble capacidad para alojar paneles solares de gran tamaño, este sistema es, con diferencia, el sistema de montaje en suelo más rentable del mercado actual. A diferencia de otros sistemas de montaje en suelo, el IR-45ASA no requiere zapatas de hormigón, postes hincados ni la necesidad de palear la tierra manualmente en pequeños contenedores. El sistema de montaje en suelo para módulos solares IR-45ASA está fabricado con aluminio 6061 T6 de grado aeronáutico y acero inoxidable, lo que lo hace mucho más resistente, ligero y compacto para su transporte que cualquier otro sistema de montaje en el mercado. Su ángulo ajustable de 15-45° se puede ajustar según la temporada para ofrecer una producción energética óptima durante todo el año en la mayoría de las regiones del mundo. Además, gracias a su función de ajuste de altura del módulo solar, fácil de deslizar, ofrece una gran distancia al suelo y un ángulo ideal para una rápida evacuación de la nieve.
Este producto cumple con los requisitos mecánicos y de conexión de la norma UL 2703.
Características
Ajuste de ángulo estacional ultrarrápido

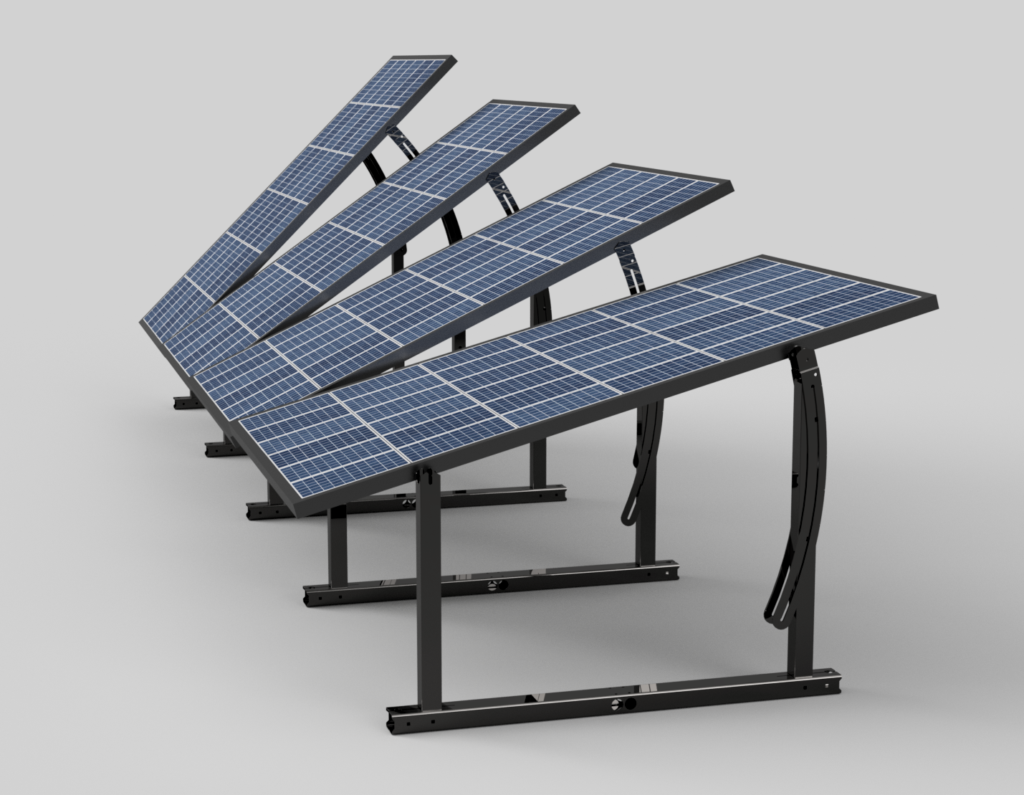

El IR-45ASA está diseñado para que una sola persona ajuste el ángulo solar en tan solo 1 minuto por panel solar, y cada panel puede ajustarse entre 15 y 45°. Las patas ajustables del marco están marcadas cada 5° para que pueda ajustar su sistema rápida y fácilmente al ángulo perfecto y lograr la mayor eficiencia posible durante todo el año. Su alcance permite su uso en todo el mundo y, al mismo tiempo, mantener el ángulo solar ideal.
Montaje e instalación completos en solo 10 minutos por módulo solar
Con su diseño simple de marco de bastidor de aluminio tubular en forma de “U”, cada sección de marco estructural IR-45ASA se puede ensamblar en menos de 2 minutos, y el tiempo total de instalación de principio a fin se puede completar en menos de 10 minutos por sección de módulo solar desde el ensamblaje del marco, hasta el montaje o lastrado, hasta la instalación del módulo y el ajuste final de la altura de la diapositiva. Esto hace que el IR-45ASA sea 6 veces más rápido que los sistemas de montaje en suelo solares tradicionales.
Montaje universal
El IR-45ASA es la solución de soporte para paneles solares tecnológicamente más avanzada de la industria. Su diseño de bastidor, extremadamente universal, permite el montaje de cuatro maneras diferentes con módulos solares de gran tamaño. Las condiciones de suelo extremadamente rocosas o difíciles no son un problema para el IR-45ASA, ya que puede montarse utilizando los sistemas IR EarthBallast™ y IR AnchorSpike™, o simplemente anclando el bastidor base directamente a una losa de lastre de hormigón, un patio, un contenedor de carga o una viga de acero en el tejado. El IR-45ASA puede incluso lastrarse con topes de hormigón o tanques de agua planos para soluciones de montaje permanentes o temporales. Este sistema también permite ajustar la altura de los módulos solares, ya que pueden deslizarse hacia arriba y hacia abajo a lo largo de las abrazaderas de brida.
El menor costo por vatio
El IR-45ASA es el sistema de montaje solar estacionalmente ajustable más rentable del mercado gracias a su rápida y sencilla instalación y a su capacidad para montar paneles solares de gran tamaño. Además, es mucho más versátil que otros sistemas de montaje en suelo de la competencia y las opciones de montaje en suelo con lastrado, ya que no requiere horas de trabajo paleando tierra en una abertura pequeña, lo que lo convierte, con diferencia, en la opción con el menor coste de instalación por vatio del mercado actual. Su diseño multiusos permite que este sistema de bastidor se utilice en una gran variedad de soluciones de montaje solar, además de ser fácil de almacenar y económico de enviar en un paquete de 7 kg y 122 x 12,7 x 12,7 cm.
Capaz de montar módulos solares muy grandes
El sistema de bastidor de balasto IR-45ASA permite instalar los paneles residenciales más grandes, de hasta 28 pies cuadrados (2,6 m²), y cubre la mayoría de los paneles de hasta 550 vatios. Cada módulo solar instalado determina el ancho entre cada sección del marco, y calcular el espacio entre los marcos es fácil. Simplemente espacie los tubos de la base de los marcos IR-45ASA exactamente 2,5 cm menos que el ancho de sus módulos solares.
Diseñado y probado de alta resistencia para un rendimiento líder en su clase

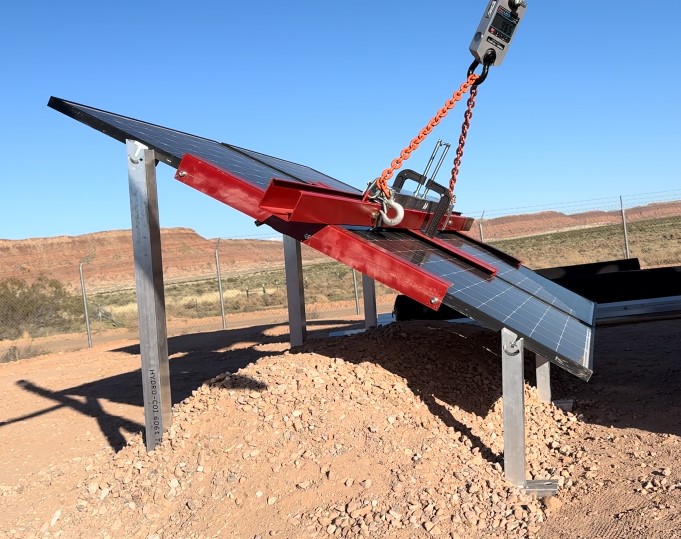

El IR-45ASA ha sido diseñado exhaustivamente y probado en laboratorios al aire libre con condiciones reales de viento y nieve simuladas. Con su estructura tubular de aluminio 6061 T6 de grado aeronáutico o acero de alta resistencia, soporta vientos de hasta 322 km/h y nieve de hasta 47 kg/m² (consulte la ficha técnica en línea para obtener especificaciones más detalladas). El ángulo del IR-45ASA se puede ajustar al ángulo solar ideal durante todo el año para la mayoría de las regiones del mundo, maximizando así la producción anual de energía. Además, puede deshacer fácilmente la nieve en cualquier ángulo de 30 grados o más.
¿CUÁNTOS CUADROS SE NECESITAN?

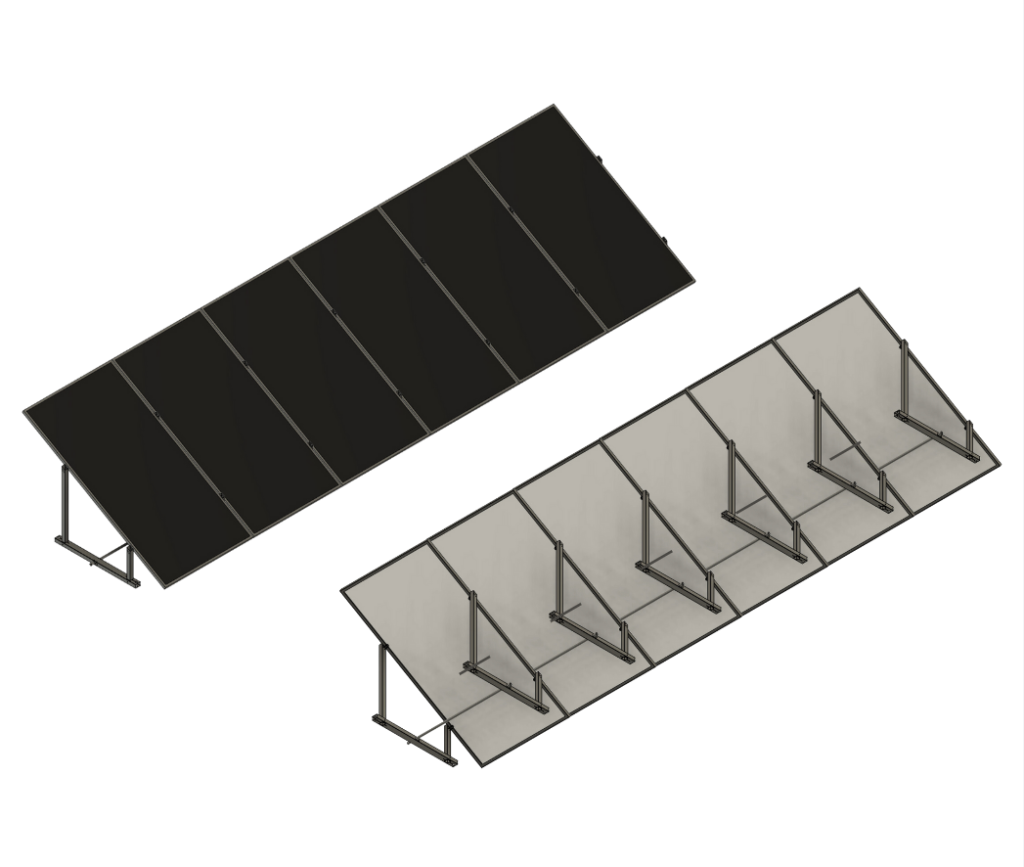

Solo se requiere un marco BallastRack por módulo solar, más uno para iniciar la fila
Ejemplo: 6 paneles en 1 fila requerirían 7 marcos BallastRack
Opciones de montaje
Montaje del lastre de base

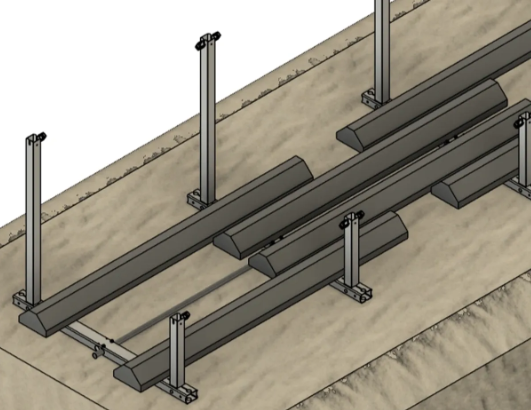

Cada IR-45ASA se puede montar utilizando bolsas de arena, tanques de agua, bloques de hormigón o topes de bordillo de hormigón, pero los bloques de hormigón son los más rentables como material de balasto para el marco interno.

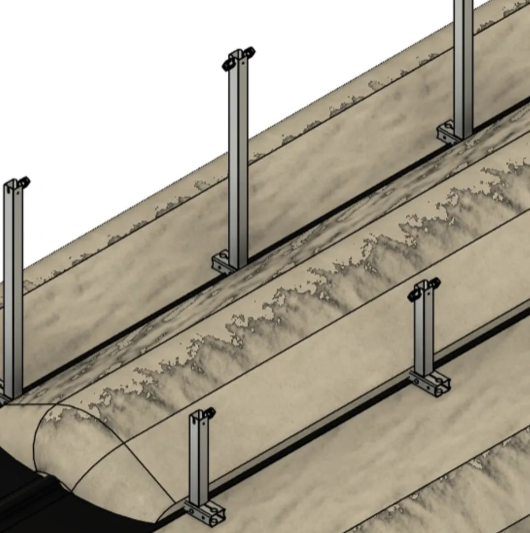

IR EarthBallast™ sistema de montaje

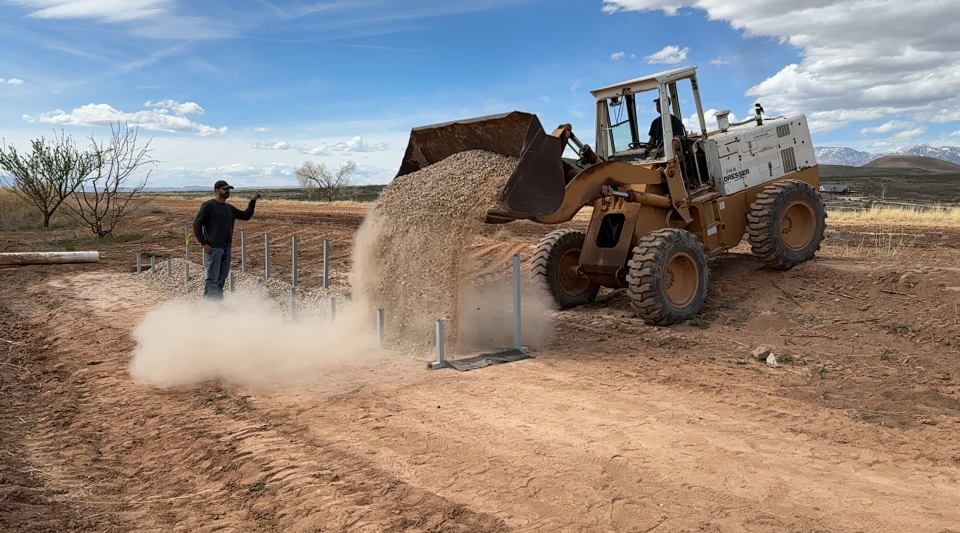

Nuestro kit IR EarthBallast™ proporciona materiales suficientes para instalar hasta 12 módulos solares con esta opción de montaje. Incluye un rollo de 90 cm x 152 cm de geotextil resistente, generalmente utilizado para rellenos de tierra y sistemas de contención de muros de roca, y un tubo de epoxi de alta resistencia y fraguado rápido, del tamaño de una pistola de calafateo, con dos boquillas mezcladoras para adherir el material a la sección del tubo de base de cada marco. El geotextil se extiende sobre el epoxi húmedo y se extiende de marco a marco para formar una superficie compacta y amplia sobre la parte superior de los tubos de base del marco, donde se colocará el montículo de tierra. Cada sección del módulo solar requiere un montículo de tierra, piedra triturada o base de carretera. Se puede utilizar una minicargadora, un tractor o una pala para colocar el material de relleno.
*Se requieren estacas de acero de 30 cm.

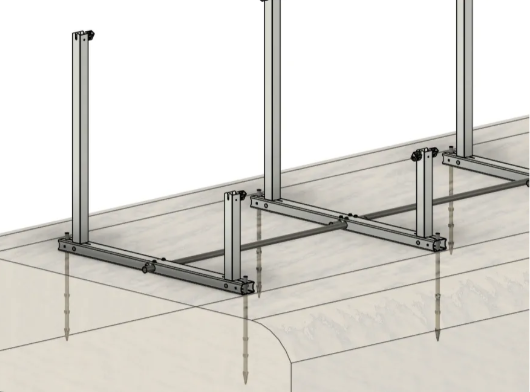

IR AnchorSpike™ sistema de montaje
Nuestro kit IR AnchorSpike™ proporciona materiales suficientes para instalar hasta 10 módulos solares con esta opción de montaje. Incluye nuestras puntas de aluminio con púas de 83 cm (33 pulgadas) especialmente diseñadas y una resina epóxica bicomponente superresistente. Las IR AnchorSpikes tienen una estructura hueca con púas abiertas que permiten que la resina epóxica penetre profundamente en el suelo y cree un anclaje sólido con una capacidad de carga de más de 454 kg (1000 libras) por punta. Una vez instalado, cada marco IR-45ASA está diseñado para sujetarse a dos AnchorSpikes al apretar los pernos de carruaje en los extremos, lo que permite una nivelación rápida y sencilla del sistema. El IR-AnchorSpike debe probarse en el suelo en el lugar de instalación para garantizar que resista un mínimo de 454 kg (1000 libras) de carga.
Herramientas recomendadas:
– Taladro percutor SDS
– Broca de carburo para martillo rotativo SDS-Max Speed-X de 3/4″ x 30″ para perforación de hormigón

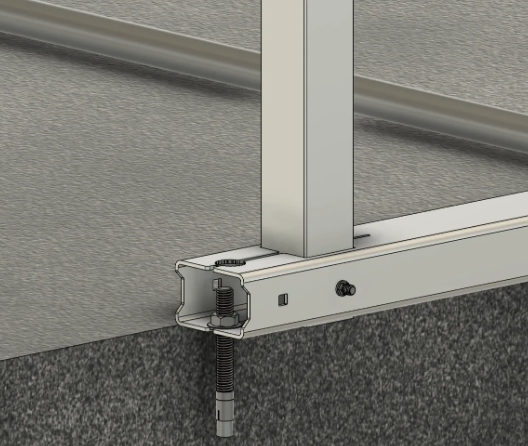

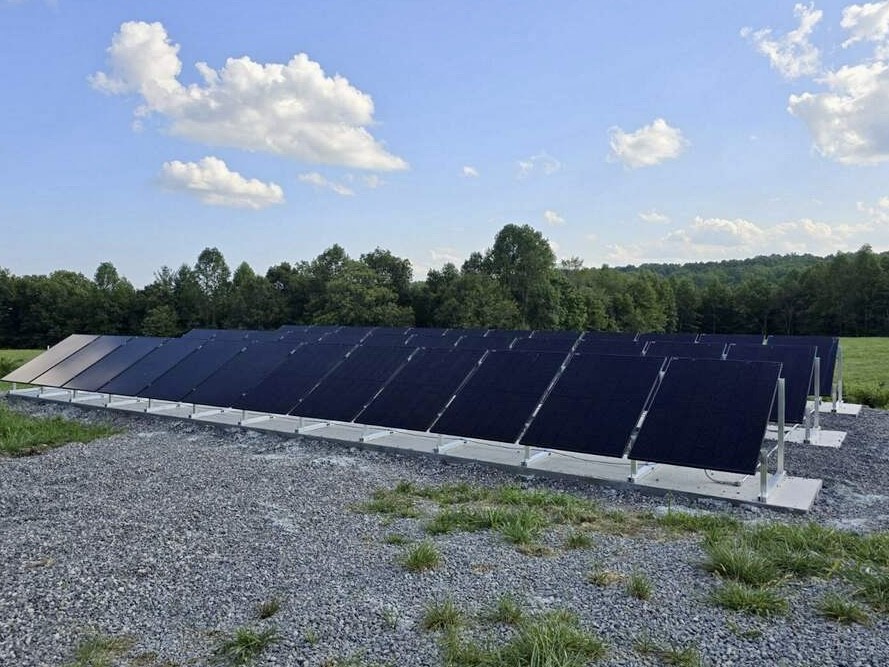

Sistema de montaje de pernos de anclaje para losas/zapatas de hormigón
Nuestro kit de montaje con pernos de anclaje para hormigón IR proporciona materiales suficientes para instalar hasta 10 módulos solares con esta opción de montaje e incluye pernos de anclaje resistentes para hormigón y dos brocas para hormigón. Cada marco IR-45ASA se puede atornillar directamente a losas/zapatas de hormigón prefabricado o a la mayoría de las superficies de hormigón existentes, como un patio (se requiere ingeniería específica del lugar), para lograr la máxima resistencia al viento.

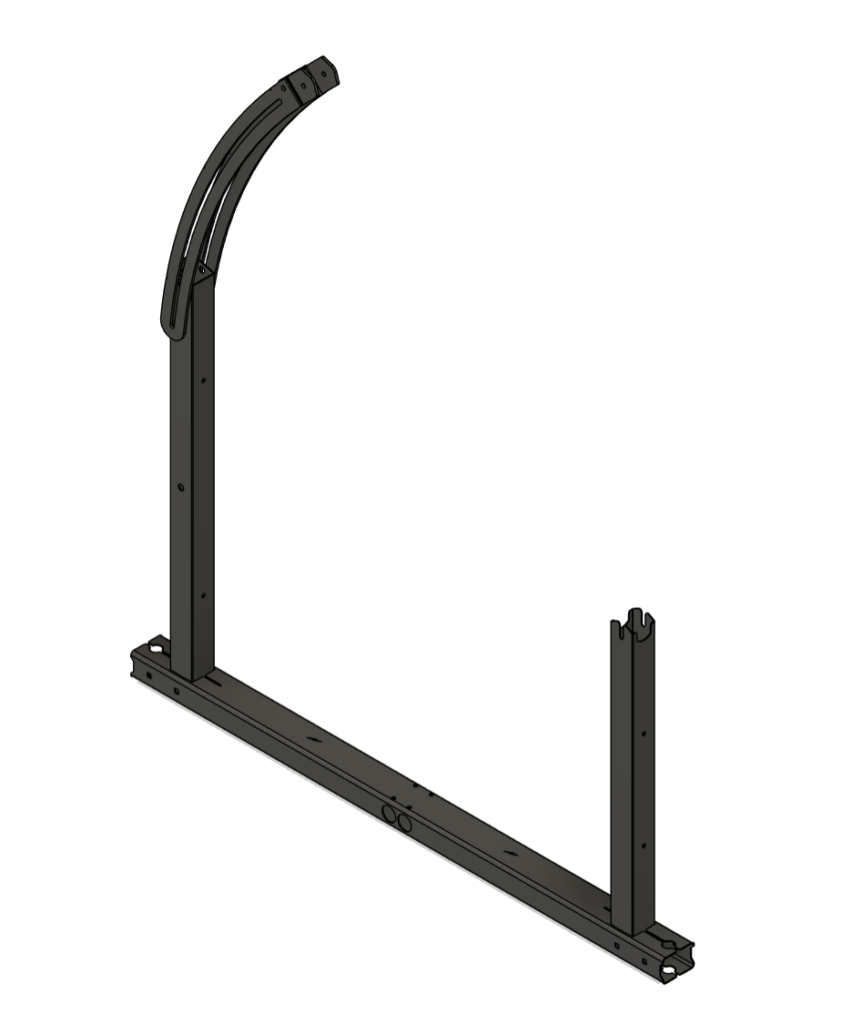

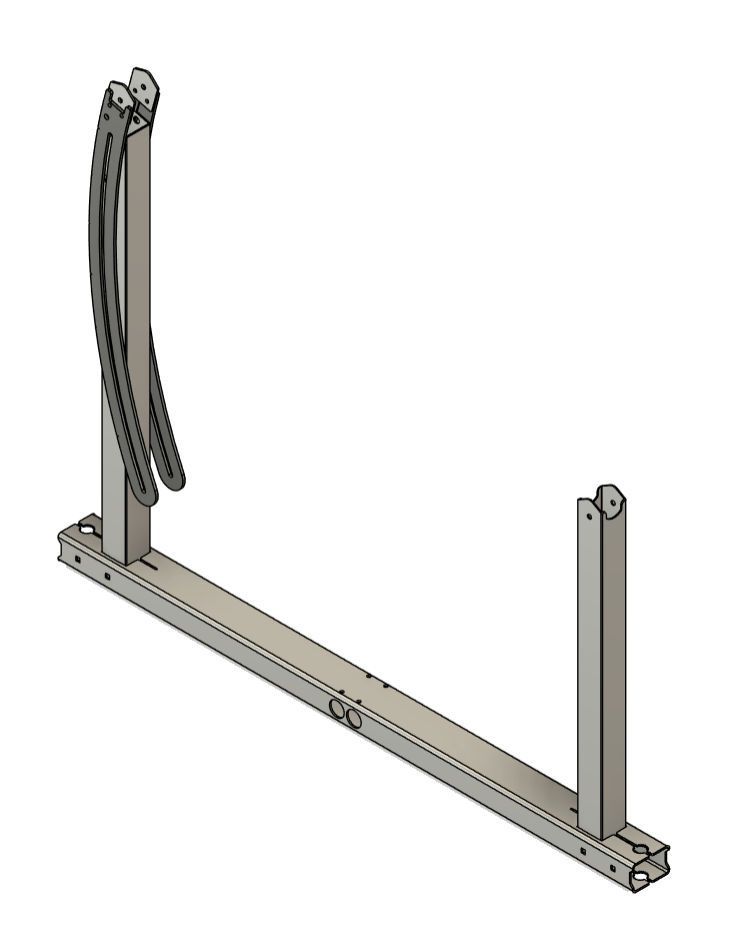

IR-45ASA BallastRack™ sistema de estanterías para módulos solares ajustable según la temporada
Número de pieza: IR-45AF1046
UPC: 85582600046
Material: Aluminio de grado aeronáutico
Acabado: Laminado
Marco de montaje en suelo ajustable según la temporada, de 15 a 45°, con brazos de ajuste independientes para que cada panel se ajuste de forma independiente. Se puede instalar prácticamente en cualquier lugar, con múltiples configuraciones de montaje disponibles. El IR-45ASAB se coloca 19 cm más alto que nuestros sistemas fijos para una mayor distancia al suelo y utiliza nuestras propias abrazaderas de unión para módulos solares IR-F2 (incluidas).
Componentes incluidos:
(1) Tubo base IR-45ASA
(1) Pata ajustable IR-45ASA
(1) Pata corta IR-45ASA
(4) Soportes de unión con abrazadera de brida para módulo solar IR-F2
(4) Pernos de carruaje M8-1,25 x 90 mm
(4) Tuercas dentadas M8-1,25 mm
(4) Pernos de corte de rosca M8-1,25 x 16 mm

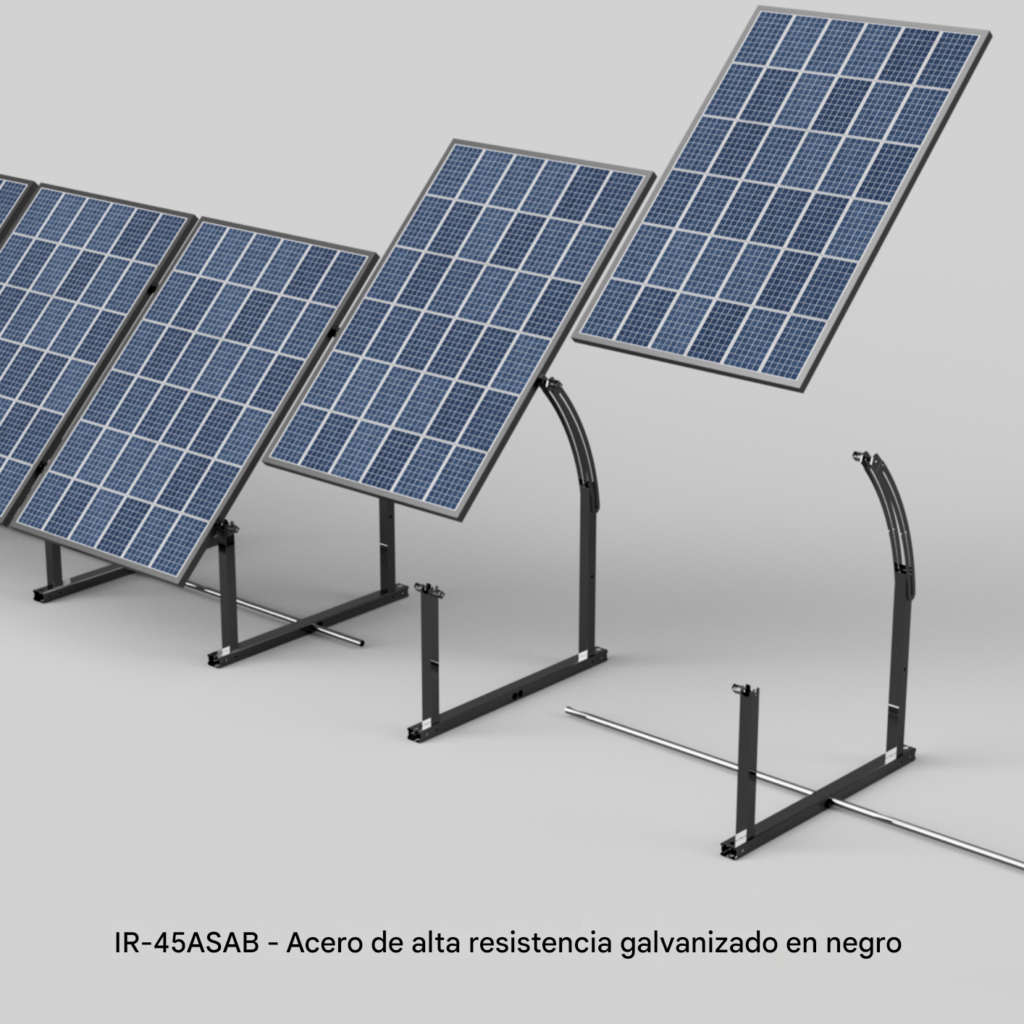

IR-45ASAB BallastRack™ sistema de estanterías para módulos solares ajustable según la temporada
Número de pieza: IR-45ASAB0047
UPC: 85582600047
Material: Acero de alta resistencia
Acabado: Zinc negro galvanizado
Marco de montaje en suelo ajustable según la temporada, de 15 a 45°, con brazos de ajuste independientes para que cada panel se ajuste de forma independiente. Se puede instalar prácticamente en cualquier lugar gracias a las múltiples configuraciones de montaje disponibles. El IR-45ASA se encuentra 19 cm más alto que nuestros sistemas fijos para una mayor distancia al suelo y utiliza nuestras propias abrazaderas de unión para módulos solares IR-F2 (incluidas).
Componentes incluidos:
(1) Tubo base IR-45ASAB
(1) Pata ajustable IR-45ASAB
(1) Pata corta IR-45ASAB
(4) Abrazaderas de brida para módulos solares IR-F2
(4) Pernos de carruaje M8-1,25 x 90 mm
(4) Tuercas dentadas M8-1,25 mm
(4) Pernos de corte de rosca M8-1,25 x 16 mm
*Múltiples patentes pendientes
