IntegraRack® MultiBallast™ estructura modular de estanterías para paneles solares
- Múltiples configuraciones de 0 a 30 grados con solo 4 componentes principales
- Este sistema ofrece mejores ángulos de sol intermedios: 0°, 5°, 8°, 13° y 20-30°
- Tiempos de instalación inferiores a 5 minutos por panel solar
- Sistema modular que se puede instalar en casi cualquier superficie con un paso no superior a 6/12
- Capaz de soportar paneles solares de cualquier tamaño
- Disponible con un alerón integrado que desvía el viento para índices de viento increíblemente altos

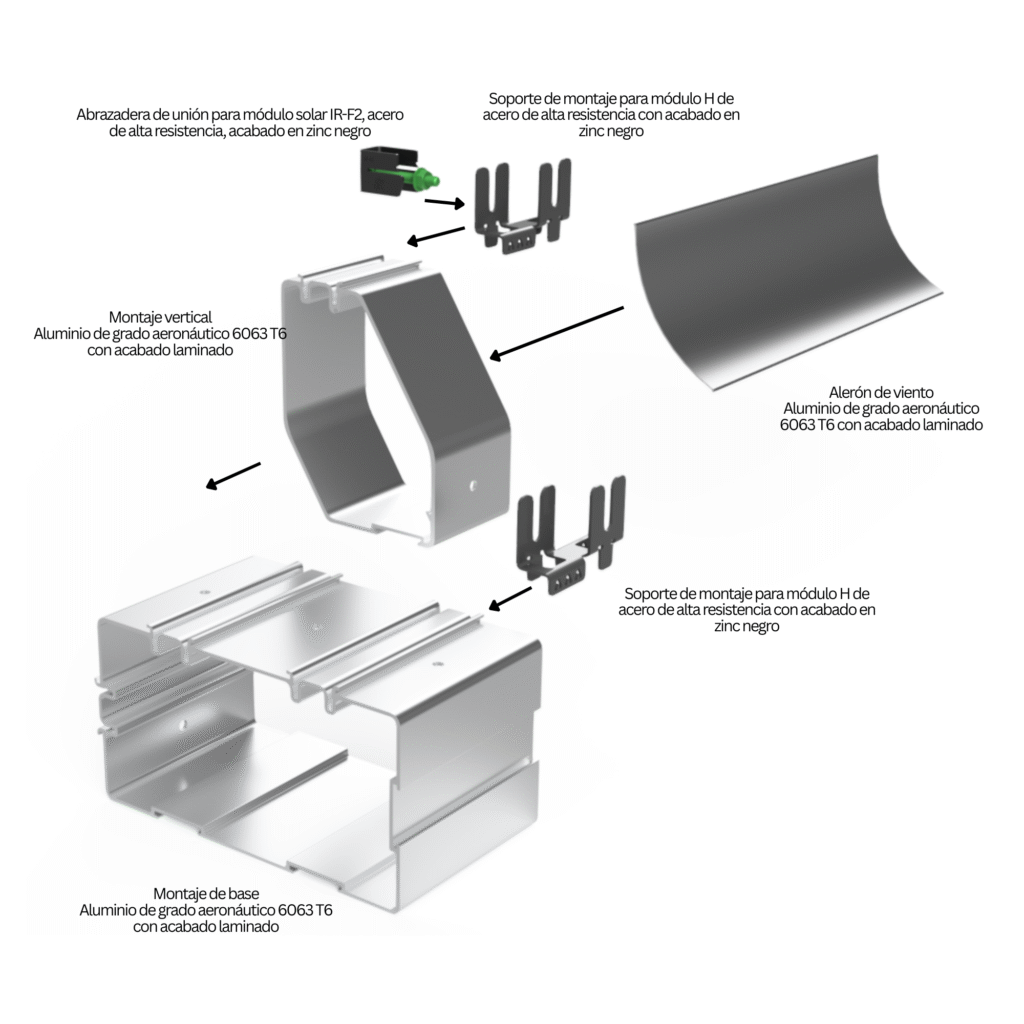

El sistema de estructura de paneles solares IR-Multi Ballast es el sistema de montaje más simple y versátil del mercado. Este soporte modular es capaz de sostener paneles solares de cualquier tamaño en casi cualquier techo o patio con una inclinación de 6/12 o menos. Con solo 4 componentes principales, este sistema se puede configurar para múltiples usos, como orientación plana de 0 grados, 5 grados este/oeste u 8-30 grados sur. La mejor característica es que todas estas configuraciones se pueden instalar en el suelo, patios, techos planos (TPO, hormigón, asfalto), techos de placas de asbesto/cemento, techos de metal corrugado, hormigón arcilloso o techos de tejas compuestas. El alerón de viento disponible ayuda a que este sistema alcance índices de viento extremadamente altos.
Múltiples ángulos y configuraciones del sol

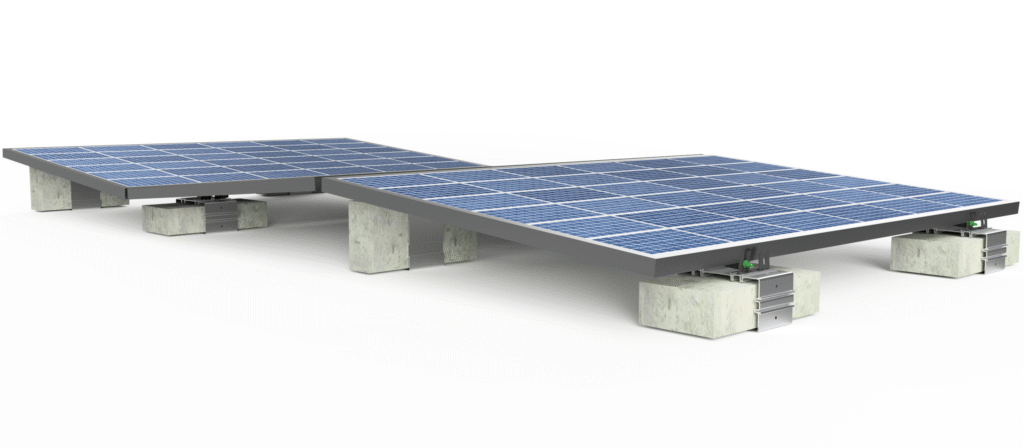

IR-MB00 - Configuración de ángulo plano
IR-MB05 - Configuración de 5 grados este / oeste

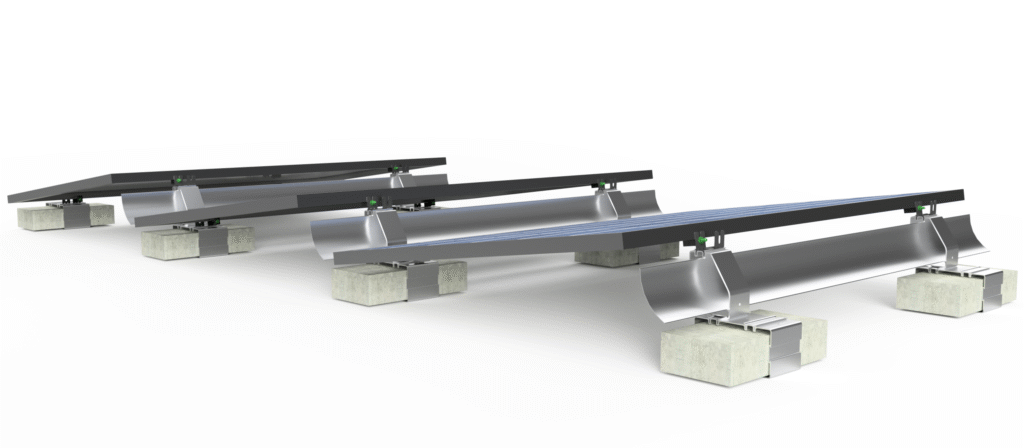

IR-MB08 - Configuración norte / sur de 8 grados

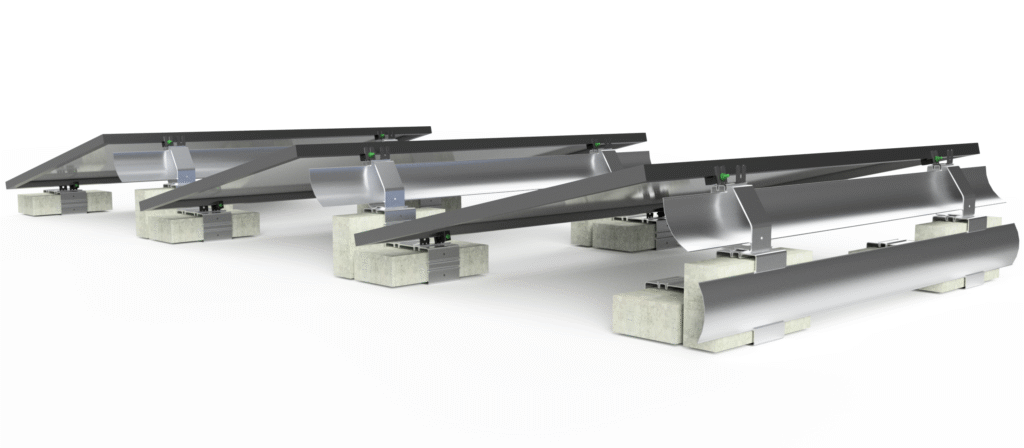

IR-MB13 - Configuración norte / sur de 13 grados

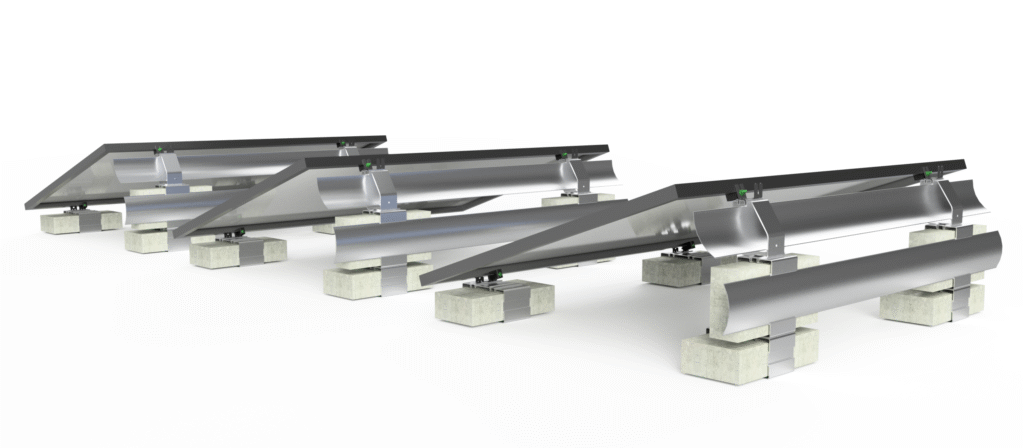

IR-MB20 - Configuración norte / sur de 20 a 30 grados
Diseñado para funcionar en casi cualquier superficie
Techos de placas de amianto / cemento
Techos de metal corrugado
Techos de arcilla / hormigón / compuestos / tejas
Techos TPO / hormigón / asfalto
Múltiples formas de instalar
El IR MultiBallast se puede instalar utilizando cualquier bloque de concreto estándar, bloques de hormigón, ladrillos o nuestro adhesivo de poliuretano especial si no se puede usar peso (no se puede utilizar adhesivo de poliuretano si se instala este producto en techos de asfalto).

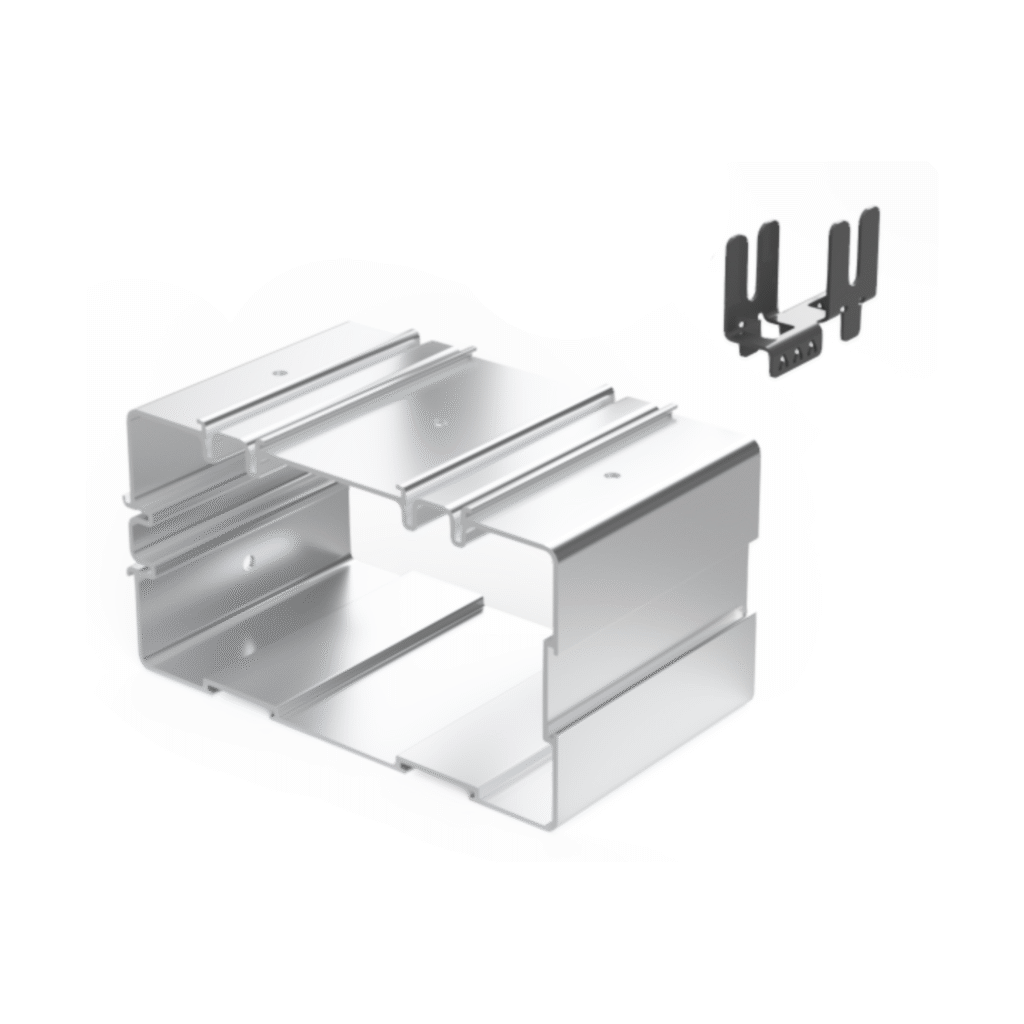

Kit de base IR MultiBallast™ de 150 mm (paquete de 10) - Aluminio de calidad aeronáutica
Número de pieza: IR-MBMA1592
Material: Aluminio de calidad aeronáutica
Acabado: Fresado
Esta base es la base del sistema MultiBallast, que puede lastrarse con bloques de hormigón, bloques de tapa o ladrillos estándar. Este sistema universal se puede configurar de 0 a 20° en orientación sur o este-oeste, con un deflector de viento opcional, y se puede instalar en cualquier techo con una inclinación máxima de 6/12, o también en el suelo. El ancho de 150 mm es ideal para superficies planas, como techos de hormigón o patios.
Componentes incluidos:
- (10) Estructuras de montaje del módulo H
- (10) Pernos M8-1,25×50 mm
- (10) Pernos M8-1,25×15 mm
- (20) Pastillas de fricción de goma
Kit de base IR MultiBallast™ de 300 mm (paquete de 10) - Aluminio de calidad aeronáutica
Número de pieza: IR-MBMA3093
Material: Aluminio de calidad aeronáutica
Acabado: Fresado
Esta base es la base del sistema MultiBallast, que puede lastrarse con bloques de hormigón, bloques de tapa o ladrillos estándar. Este sistema universal se puede configurar de 0 a 20° para orientación sur o este-oeste, con un deflector de viento opcional, y se puede instalar en cualquier techo con una pendiente no superior a 6/12 o, adicionalmente, en el suelo. El ancho de 300 mm es ideal para techos con superficies irregulares, como techos de tejas y de chapa ondulada.
Componentes incluidos:
- (10) Estructuras de montaje del módulo H
- (10) Pernos M8-1,25×50 mm
- (10) Pernos M8-1,25×15 mm
- (20) Pastillas de fricción de goma

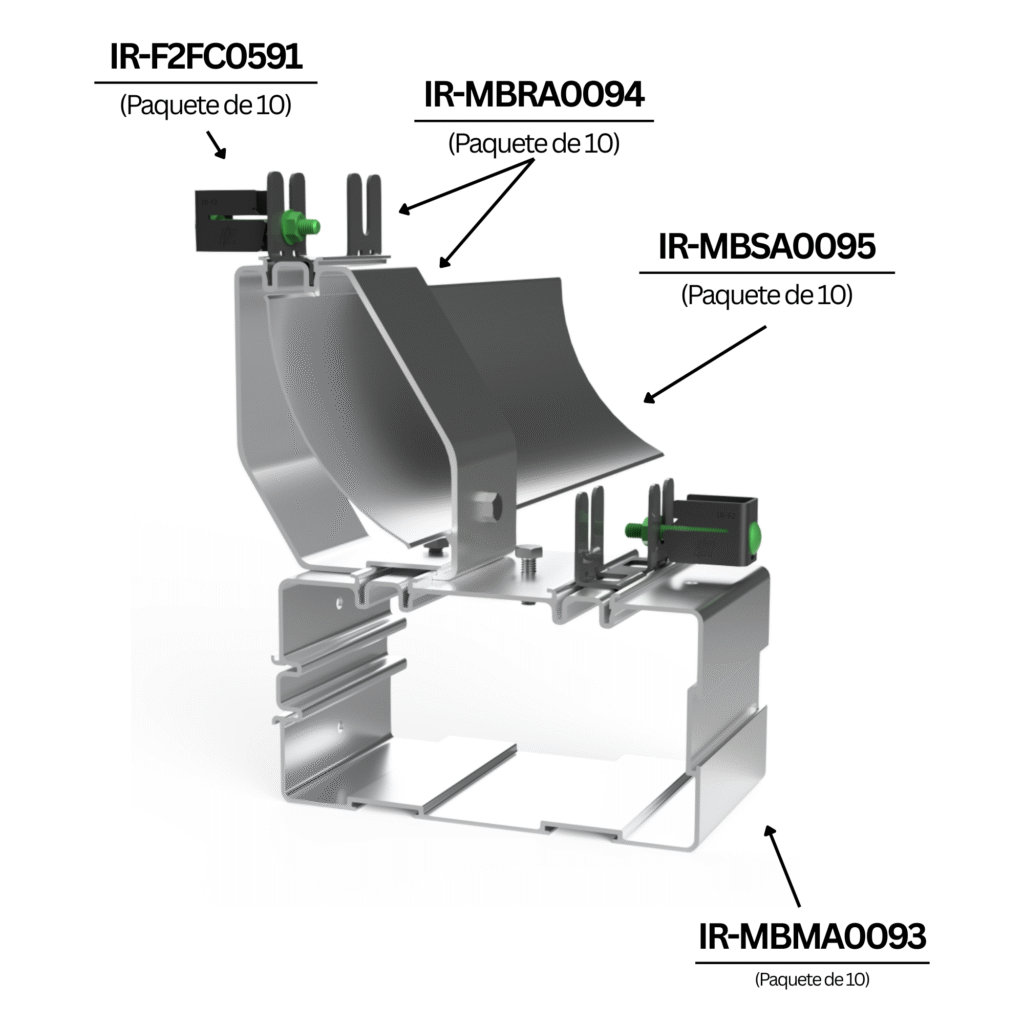

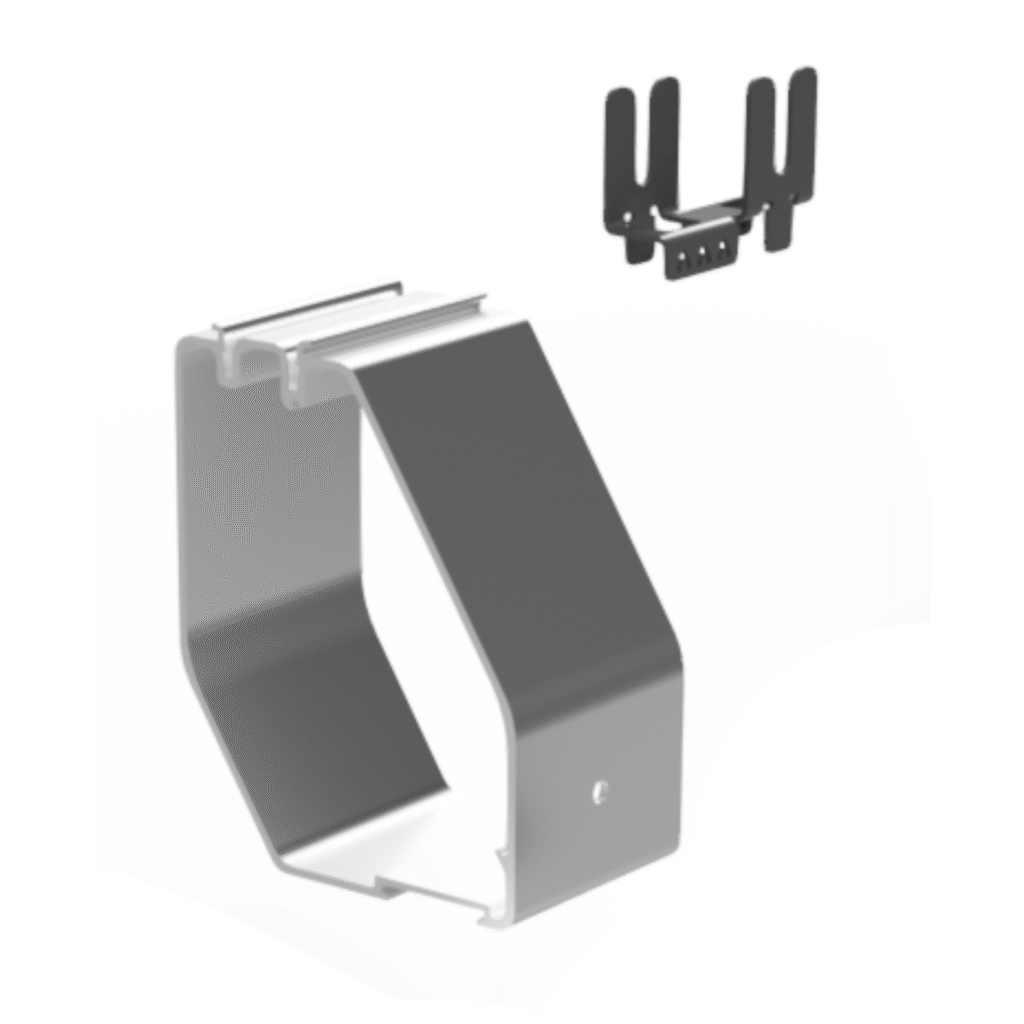

Kit de elevadores IR MultBallast™ (paquete de 10) - Aluminio de calidad aeronáutica
Número de pieza: IR-MBRA0094
Material: Aluminio de calidad aeronáutica
Acabado: Fresado
El elevador se desliza sobre la base y permite configuraciones con un ángulo solar más alto y orientación al sur.
Componentes incluidos:
- (10) Estructuras de montaje del módulo H
- (20) Pernos M8-1,25×15 mm

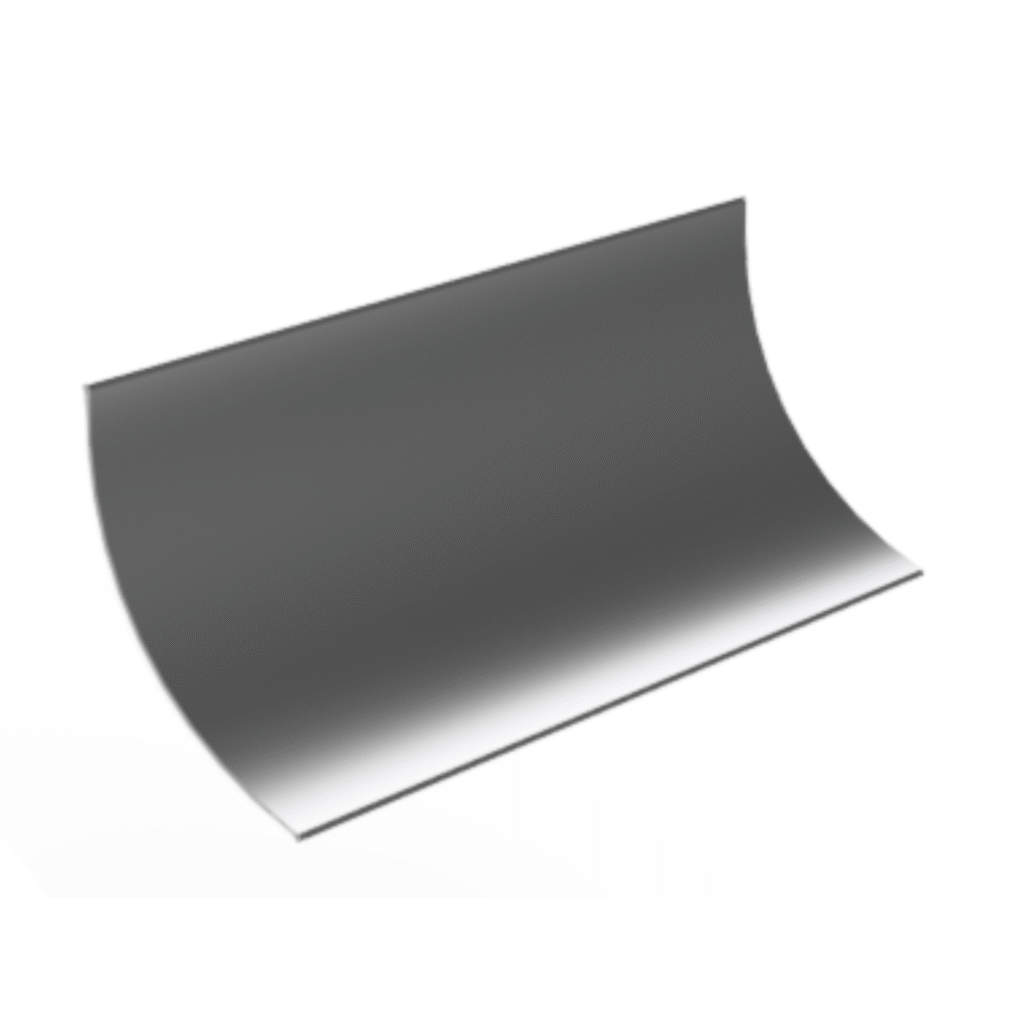

Kit de alerones de viento IR MultiBallast™ (paquete de 10) - Aluminio de calidad aeronáutica
Número de pieza: IR-MBSA0095
Material: Aluminio de calidad aeronáutica
Acabado: Fresado
Este alerón de viento opcional se desliza dentro del elevador y brinda mayores clasificaciones de viento al convertir los vientos fuertes en carga aerodinámica en la parte posterior del sistema.
Componentes incluidos:
- Ninguno
*Múltiples patentes pendientes
