IntegraRack IR-40FSAA BallastRack™
sistema de montaje de módulos solares con ángulo fijo y ajustable
- Ángulo solar fijo y ajustable de 15 a 40°
- Capaz de alojar módulos de cualquier tamaño en bastidores
- Montaje en 2 minutos por bastidor
- No se requieren cimientos de hormigón, hincado de postes ni barrenas para tierra
- Disponemos de múltiples opciones de montaje sin necesidad de cimientos de hormigón ni barrenas
- Tiempos de instalación increíblemente rápidos sin sistemas de rieles
- Coste por vatio extremadamente bajo
El IR-40FSAA está fabricado con aluminio de calidad aeronáutica y ofrece un ángulo personalizado para una óptima exposición solar durante todo el año. Este sistema está diseñado para soportar módulos solares de cualquier tamaño; incluso los paneles solares jumbo de 800 vatios no representan ningún problema para el IR-40FSAA. Con múltiples opciones de montaje innovadoras, incluso la arena blanda o los terrenos rocosos más exigentes no suponen ningún inconveniente para una instalación ultrarrápida. Cada estructura del IR-40FSAA se ensambla en menos de 2 minutos y, gracias a su increíble capacidad para soportar módulos de cualquier tamaño, este sistema es, sin duda, el sistema de montaje en tierra ajustable más rentable del mercado actual.

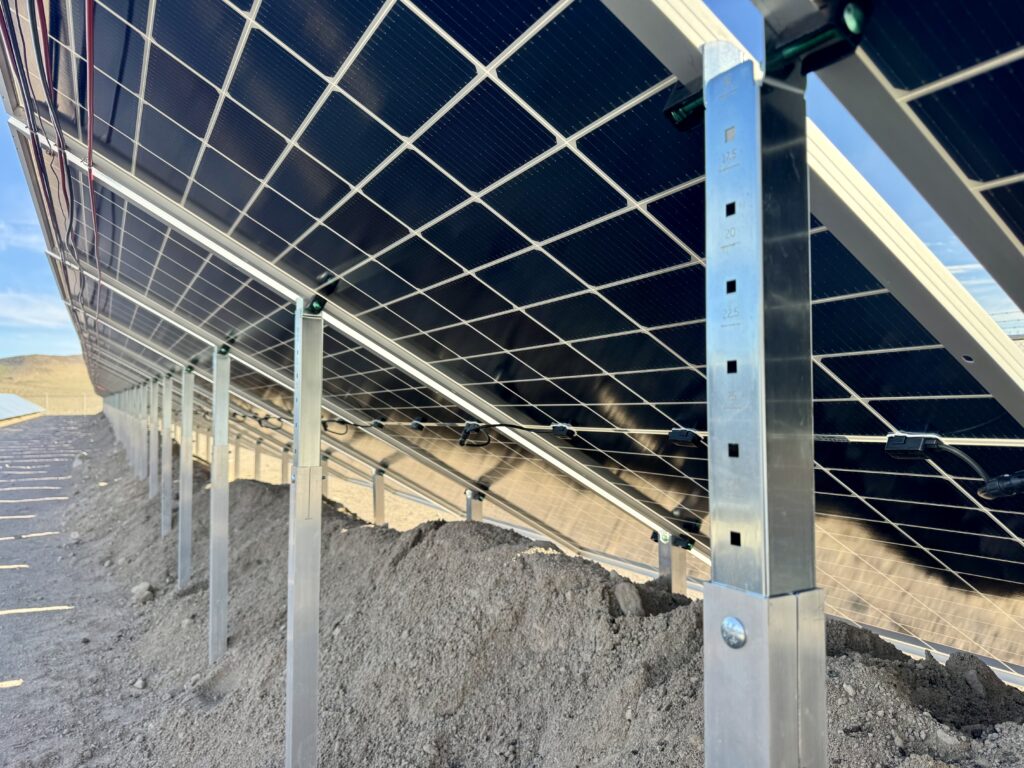

A diferencia de otros sistemas de montaje en tierra, el IR-40FSAA no requiere cimientos de hormigón, postes clavados ni amontonar tierra manualmente en pequeños contenedores. Su ángulo ajustable de 15 a 40° permite una producción de energía óptima durante todo el año en la mayoría de las regiones del mundo, y gracias a su sistema de ajuste de altura del módulo solar, ofrece una gran distancia al suelo.
Características
Ajuste rápido del ángulo inicial

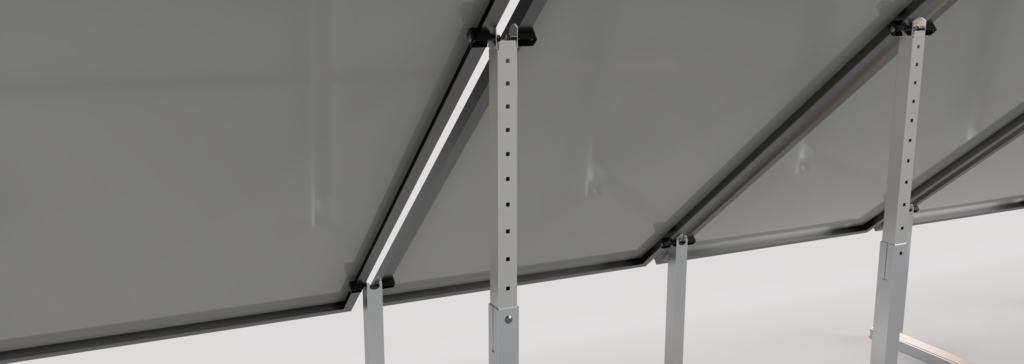

La característica principal del IR-40FSAA es que permite ajustar los paneles con una diferencia de 2° respecto al ángulo solar ideal durante todo el año, a un precio asequible y en la mayor parte del territorio continental de Estados Unidos. Gracias a su sencillo diseño de patas ajustables, cada marco se puede ajustar al ángulo deseado en cuestión de segundos antes de instalar los paneles.
Montaje e instalación ultrarrápidos
Gracias a su sencillo diseño de estructura tubular en forma de “U”, cada sección de la estructura IR-40FSAA se puede ensamblar en menos de 2 minutos, y el tiempo total de instalación, de principio a fin, se completa en menos de 10 minutos por sección de módulo, incluyendo el montaje de la estructura, la fijación o el lastrado, la instalación del módulo y el ajuste final de la altura. Esto hace que el sistema IR-40FSAA sea hasta 6 veces más rápido que los sistemas solares tradicionales montados en el suelo.
Montaje universal
El IR-40FSAA es la solución de montaje de paneles solares más avanzada tecnológicamente del sector. Su diseño de estructura extremadamente versátil permite cuatro configuraciones de montaje diferentes con módulos solares de cualquier tamaño. El IR-40FSAA no tiene problemas con terrenos rocosos o difíciles, ya que se puede instalar utilizando los sistemas IR EarthBallast™, IR AnchorSpike™ o IR EarthScrew™, o simplemente anclando la estructura base directamente a una losa de hormigón, un patio, un contenedor de transporte o una viga de acero en una azotea. El IR-40FSAA incluso se puede lastrar con bloques de hormigón o sacos de arena para soluciones de montaje permanentes o temporales. Este sistema también permite ajustar la altura de los módulos solares, ya que se pueden deslizar hacia arriba y hacia abajo a lo largo de las abrazaderas de fijación.
El menor costo por vatio
El IR-40FSAA es el sistema de estanterías solares más rentable del mercado gracias a su rápida y sencilla instalación y a su capacidad para alojar módulos solares de cualquier tamaño. Además, es mucho más versátil que otros sistemas de montaje en suelo de la competencia y las opciones de montaje en suelo lastrado, ya que no requiere horas de excavación en una pequeña abertura, lo que lo convierte, con diferencia, en la opción con el menor coste de instalación por vatio del mercado actual. Su diseño multiusos permite que el mismo bastidor del sistema de estanterías IR-40FSAA, fácil de almacenar y económico de transportar, de 1219mm x 127mm x 127mm y un peso de 9,98 kg, se pueda utilizar en una amplia gama de soluciones de estanterías solares.
Sin límite de tamaño del módulo solar
El sistema de soporte de balasto IR-40FSAA es el único soporte de suelo para módulos solares que permite instalar módulos solares de cualquier tamaño sin necesidad de hardware adicional. Cada módulo solar instalado determina el ancho entre cada sección del marco, y calcular el espacio entre ellos es fácil. Simplemente espacie los tubos de la base de los marcos IR-40FSAA exactamente 2,54 cm menos que el ancho de sus módulos solares.
Diseñado y probado de alta resistencia para un rendimiento líder en su clase
El IR-40FSAA ha sido diseñado y probado exhaustivamente en laboratorios al aire libre con condiciones simuladas de viento y nieve similares a las del mundo real. Gracias a su robusta estructura tubular de material compuesto negro, soporta vientos de hasta 322 km/h y cargas de nieve de hasta 38 kg/m² (consulte la ficha técnica en línea para obtener especificaciones más detalladas). El ángulo del IR-40FSAA se puede ajustar al ángulo solar ideal durante todo el año en la mayoría de las regiones del mundo, maximizando así la producción anual de energía. Además, este ángulo proporciona una excelente protección contra la acumulación de nieve.
Soporte de unión con abrazadera de brida IR-F2
No se requieren abrazaderas intermedias, abrazaderas de extremo ni puentes de conexión, ya que el IR-F2 realiza las tres funciones sin necesidad de rieles.
¿CUÁNTOS CUADROS SE NECESITAN?
Solo se requiere un marco BallastRack por módulo solar, más uno para iniciar la fila
Ejemplo: 6 paneles en 1 fila requerirían 7 marcos BallastRack

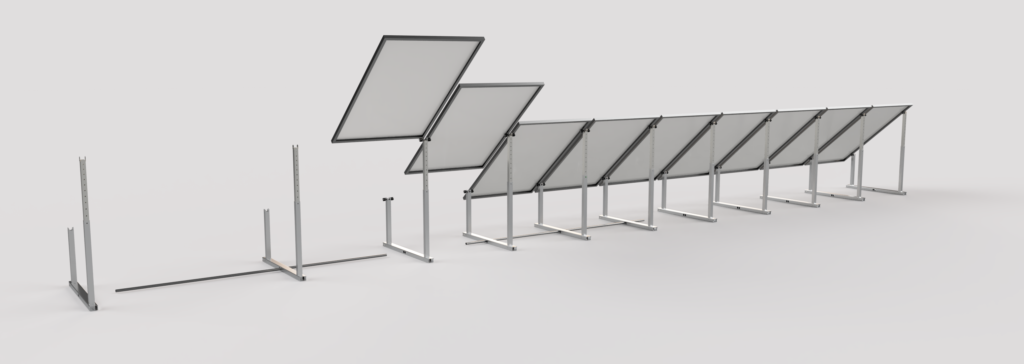

Qué fácil es instalarlo
1. Ensamble los marcos
2. Separe los marcos
3. Monte los marcos con el kit de montaje elegido.
4. Ajuste el ángulo del sol entre 15 y 40°
5. Instalar los paneles solares
IR-40FSAA BallastRack™ sistema de montaje de módulos solares con ángulo fijo y ajustable
Número de pieza: IR-40FSAA0041
UPC: 85582600041
Material: Aluminio de grado aeronáutico
Acabado: Acabado de fábrica
Estructura fija ajustable para montaje en suelo con un rango de inclinación de 15 a 40° en incrementos de 2,5°, que se puede instalar prácticamente en cualquier lugar gracias a sus múltiples configuraciones de montaje. El modelo IR-40FSAA tiene una altura 19 cm mayor que nuestros sistemas fijos estándar para una mayor distancia al suelo y utiliza nuestras abrazaderas para módulos solares IR-F2 (incluidas).
Componentes incluidos:
(1) Tubo base IR-40FSAA
(1) Pata ajustable IR-40FSAA
(1) Pata corta IR-40FSAA
(4) Abrazaderas de brida para módulos solares IR-F2
(4) Pernos de carruaje M8-1,25 x 90 mm
(4) Tuercas dentadas M8-1,25 mm
(4) Pernos de corte de rosca M8-1,25 x 16 m
*Múltiples patentes pendientes
Opciones de kit de montaje
Kit IR EarthBallast™
Nuestro kit IR EarthBallast™ incluye rollos precortados de geotextil resistente, diseñado para muros de contención, y un epoxi de fraguado rápido y alta resistencia para fijar el geotextil a los marcos. Esto crea una gran superficie para contener el montículo de tierra.
Kit IR EarthScrew™
Nuestro kit IR EarthScrew™ incluye diez tornillos EarthScrew especialmente diseñados para instalar hasta cinco marcos. Este kit permite una instalación y nivelación rápidas y sencillas en casi cualquier terreno, con una resistencia excepcional.
*El tornillo IR EarthScrew no se recomienda para terrenos limosos/arena o rocosos, solo para suelos densos y compactados.
*Cada tornillo IR EarthScrew debe probarse en el suelo del lugar de instalación para garantizar que pueda soportar una fuerza de elevación mínima de 1000 libras.
Kit IR SlabBallast™
Nuestro kit de montaje IR SlabBallast™ incluye 22 pernos de anclaje para concreto y 44 arandelas para una fijación lo más resistente posible, y permite la fácil instalación de hasta 10 módulos solares. Los marcos se pueden atornillar directamente a cimientos de concreto prefabricados o a la mayoría de las superficies de concreto existentes, como patios y entradas de vehículos (se requiere ingeniería específica del sitio).
